AWC Connection Calc

صارفین کو 2015 کے این ڈی ایس کے مطابق سنگل بولٹ ، ناخن ، وقفہ پیچ اور لکڑی کے پیچ کے ل cap صلاحیتوں کا حساب لگانے کے ل a موبائل اپروچ فراہم کرتا ہے۔ پس منظر (سنگل اور ڈبل قینچ) اور انخلا کی صلاحیت دونوں کا تعین کیا جاسکتا ہے۔ لکڑی سے لکڑی ، لکڑی سے کنکریٹ ، اور لکڑی سے اسٹیل کے رابطے ممکن ہیں۔

استعمال کی حدود

اسکائیپ اور حدود

کنکشن کی اہلیت کا حساب کتاب لکڑی کی تعمیر کے لئے نیشنل ڈیزائن تفصیلات ® 2015 میں ڈیزائن کی فراہمی کی بنیاد پر کیا جاتا ہے۔ حسابی صلاحیتیں درج ذیل مفروضات اور شرائط پر مبنی ہیں۔

AN بولٹ اور وقفے سے متعلق پیچ کو اے این ایس آئی / ASME B18.2.1 کی ضروریات کو پورا کرنا ضروری ہے ، لکڑی کے پیچ کو ANSI / ASME B18.6.1 کی ضروریات کو پورا کرنا چاہئے ، اور ناخن کو ASTM F1667 کی ضروریات کو پورا کرنا ہوگا۔

N این ڈی ایس باب 11 کی دفعات کے مطابق پیش گوئ شدہ سیسے میں سوراخوں میں بولٹ ، وقفہ سکرو اور لکڑی کے پیچ لگانے چاہئیں۔

· بولٹ ، وقفہ سکرو اور لکڑی کے پیچ کو ہتھوڑا یا دوسرے اثر والے آلہ کے ساتھ کنکشن کے ممبروں پر زبردستی نہیں چلایا جانا چاہئے۔

fas فاسٹنر انسٹال ہونے پر ملحقہ کنکشن ممبروں کے چہرے رابطے میں لائے جاتے ہیں۔

DS این ڈی ایس باب 11 کے مطابق لکڑی کے کنیکشن ممبروں کی تقسیم کو روکنے کے ل all تمام فاسٹنرز کے لئے مناسب فاصلے ، اختتامی فاصلے اور وقفہ کاری مہیا کی جانی چاہئے۔

· میں یا اس سے زیادہ کی موٹائی والی اسٹیل سائیڈ پلیٹیں ASTM A36 ، اور موٹائی کے ساتھ اسٹیل سائیڈ پلیٹوں کی ضروریات کو پورا کرنا ضروری ہے۔ ASTM A653 ، گریڈ 33 کی ضروریات کو پورا کرنا چاہئے۔

· کنکریٹ کنکشن کے ممبروں کو کم از کم 2500 پی ایسی کی کمپریسیبل طاقت (ایف سی) ہونی چاہئے۔

-آن لائن کنکشن کیلکولیٹر خاص طور پر ایک سے زیادہ فاسٹینر کنیکشن پر توجہ نہیں دیتا ہے۔ قابل اطلاق ڈیزائن کی شقوں کے ل N NDS ابواب 10۔11 اور NDS ضمیمہ E ملاحظہ کریں۔

-آن لائن کنیکشن کیلکولیٹر اناج کے زاویہ پر نصب فاسٹنرز کو ایڈریس نہیں کرتا ہے (جیسے پیر کے ناخن) قابل اطلاق ڈیزائن کی شقوں کے لئے این ڈی ایس ابواب 10۔11 ملاحظہ کریں۔

-آن لائن کنکشن کیلکولیٹر مشترکہ پس منظر اور واپسی لوڈنگ سے مشروط فاسٹنرز سے خطاب نہیں کرتا ہے۔ قابل اطلاق ڈیزائن کی شقوں کے لئے این ڈی ایس ابواب 10۔11 ملاحظہ کریں۔

-آن لائن کنیکشن کیلکولیٹر ممبروں کے مابین خلاء یا غیر ساختی اسپیسر بلاکس کے ساتھ رابطوں کو حل نہیں کرتا ہے۔

عام اسٹریٹجک گائیڈ لائنز

ساختی لکڑی کی مصنوعات اور بندھن کا معیار اور بوجھ سے سہارا دینے والے ممبروں اور رابطوں کا ڈیزائن این ڈی ایس کی دفعات کے مطابق ہوگا۔ آن لائن کنیکشن کیلکولیٹر این ڈی ایس ابواب 10 اور 11 میں مخصوص لیٹرل لوڈنگ اور واپسی لوڈنگ کے لئے ڈیزائن مساوات پر مبنی ہے ، نیز این ڈی ایس اپینڈکس ایل میں مخصوص فاسٹنر خصوصیات کے ساتھ۔ 13 لکڑی کے ڈھانچے میں رابطوں کے ڈیزائن سے متعلق اضافی رہنما خطوط فراہم کرتے ہیں۔

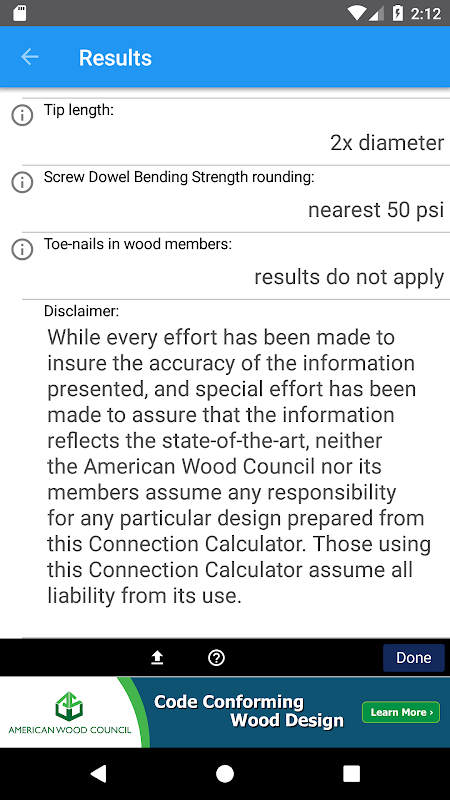

ڈیزائن کے لئے ذمہ داری

اگرچہ پیش کردہ معلومات کی درستگی کو یقینی بنانے کے لئے ہر ممکن کوشش کی گئی ہے ، اور اس بات کی یقین دہانی کے لئے خصوصی کوشش کی گئی ہے کہ معلومات جدید ترین عکاسی کرتی ہے ، نہ ہی امریکن فاریسٹ اینڈ پیپر ایسوسی ایشن اور نہ ہی اس کے ممبران اس کے لئے کوئی ذمہ داری قبول کرتے ہیں۔ اس آن لائن کنکشن کیلکولیٹر سے تیار کردہ کوئی خاص ڈیزائن۔ آن لائن کنیکشن کیلکولیٹر استعمال کرنے والے اس کے استعمال سے تمام ذمہ داری قبول کرتے ہیں۔
