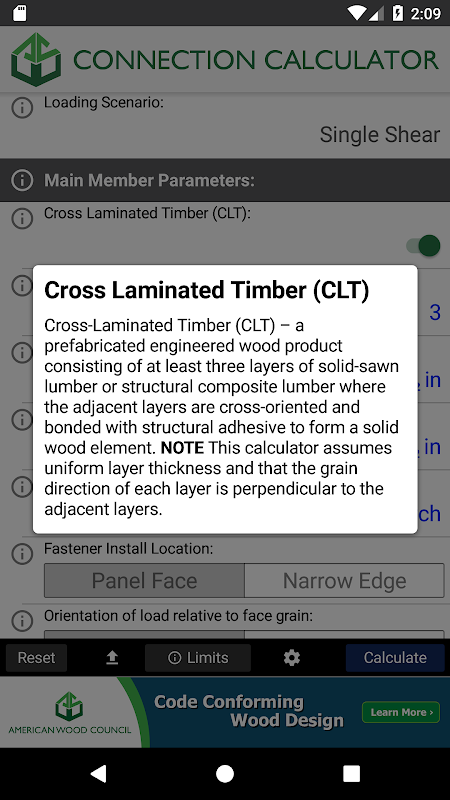

AWC Connection Calc

Fornisce agli utenti un approccio mobile al calcolo delle capacità per singoli bulloni, chiodi, viti da legno e viti da legno secondo l'NDS 2015. È possibile determinare le capacità laterali (a taglio singolo e doppio) e di prelievo. Sono possibili connessioni legno-legno, legno-cemento e legno-acciaio.

LIMITI DI UTILIZZO

CAMPO DI APPLICAZIONE E LIMITAZIONI

Le capacità di connessione sono calcolate sulla base delle disposizioni di progettazione contenute nel National Design Specification® 2015 per costruzioni in legno (NDS®). Le capacità calcolate si basano sui seguenti presupposti e condizioni:

· I bulloni e le viti senza testa devono soddisfare i requisiti di ANSI / ASME B18.2.1, le viti per legno devono soddisfare i requisiti di ANSI / ASME B18.6.1 e i chiodi devono soddisfare i requisiti di ASTM F1667.

· I bulloni, le viti da legno e le viti da legno devono essere installate nei fori preforati secondo le disposizioni del capitolo 11 della NDS.

· I bulloni, le viti da legno e le viti da legno non devono essere forzate negli elementi di connessione con un martello o un altro dispositivo di impatto.

· Le facce degli elementi di connessione adiacenti vengono messe in contatto quando vengono installati i dispositivi di fissaggio.

· Devono essere previste adeguate distanze dal bordo, distanze finali e spaziatura per tutti i dispositivi di fissaggio per evitare la divisione degli elementi di collegamento in legno, in conformità con il capitolo 11 di NDS.

· Le piastre laterali in acciaio con spessore di ¼ pollici o superiore devono soddisfare i requisiti di ASTM A36 e le piastre laterali in acciaio con spessore inferiore a ¼ pollici devono soddisfare i requisiti di ASTM A653, grado 33.

· Gli elementi di collegamento in calcestruzzo devono avere una resistenza a compressione (fc ') di almeno 2500 psi.

· Il calcolatore di connessione online non si occupa specificamente delle connessioni a più elementi di fissaggio. Vedere i capitoli 10-11 di NDS e l'appendice E di NDS per le disposizioni di progettazione applicabili.

· Il calcolatore di connessione in linea non si rivolge ai dispositivi di fissaggio installati ad angolo rispetto alla grana (ad es. Chiodi dei piedi). Vedere i capitoli NDS 10-11 per le disposizioni di progettazione applicabili.

· Il calcolatore di connessione online non si rivolge ai dispositivi di fissaggio sottoposti a carico laterale e di prelievo combinato. Vedere i capitoli NDS 10-11 per le disposizioni di progettazione applicabili.

· Il calcolatore di connessione in linea non risolve le connessioni con spazi o blocchi distanziali non strutturali tra i membri.

LINEE GUIDA STRUTTURALI GENERALI

La qualità dei prodotti strutturali in legno e elementi di fissaggio e la progettazione di elementi e connessioni di supporto del carico devono essere conformi alle disposizioni dell'NDS. Il calcolatore di connessione on-line si basa sulle equazioni di progettazione per il caricamento laterale e il caricamento di prelievo specificate nei capitoli NDS 10 e 11, insieme alle caratteristiche di fissaggio specificate nell'appendice NDS L. Commento NDS, appendici NDS da I a N e capitoli NDS 12- 13 forniscono ulteriori linee guida per quanto riguarda la progettazione delle connessioni nelle strutture in legno.

RESPONSABILITÀ PER IL DESIGN

Sebbene sia stato fatto ogni sforzo per assicurare l'accuratezza delle informazioni presentate e sono stati fatti sforzi speciali per assicurare che le informazioni riflettano lo stato dell'arte, né l'American Forest & Paper Association né i suoi membri si assumono alcuna responsabilità per qualsiasi disegno particolare preparato da questo calcolatore di connessione online. Coloro che utilizzano questo calcolatore di connessione online si assumono ogni responsabilità dal suo utilizzo.
