Последовательностные узлы

Aplikasi ini adalah alat belajar komputer yang dirancang sebagai bantuan mengajar tambahan yang digunakan di bagian studi "berurutan perangkat logika" Tentu saja "Dasar-dasar teknologi digital."

Aplikasi ini dirancang untuk tujuan belajar dan mengklasifikasikan perangkat digital jenis berurutan, prinsip-prinsip fungsi mereka, simbol grafis konvensional, tabel kebenaran, sinyal input dan output, serta karya penelitian unit berurutan dalam mode statis. Ini mungkin berguna untuk guru dari universitas teknis, siswa dari sirkuit digital, serta bagi mereka yang ingin diri mempelajari dasar-dasar elektronika digital.

Aplikasi ini mencakup jenis utama dari perangkat berurutan. Ini termasuk berbagai elemen pemicu, register dan counter dari berbagai modifikasi. Sebuah ciri khas dari semua perangkat ini adalah tersedianya memori, yang memungkinkan penyimpanan dari negara saat ini. Hal ini memungkinkan penggunaan perangkat tersebut untuk penyimpanan jangka pendek bit individu informasi sejumlah kecil kata-kata kode, pelaksanaan perubahan sederhana, seperti pergeseran ke kanan atau ke kiri atau increment decrement. Sebanyak 42 perangkat dianggap, yang sebagian besar (30) membuat pemicu. Di antara mereka, sinkron, asinkron, tunggal-tahap dan dua tahap RS, D, T, dan JK sandal jepit dengan input langsung dan terbalik, dengan kontrol statis dan dinamis. Selain itu, dirawat dan shift register parallel, menjumlahkan, mengurangkan dan counter reversibel dan pembagi frekuensi.

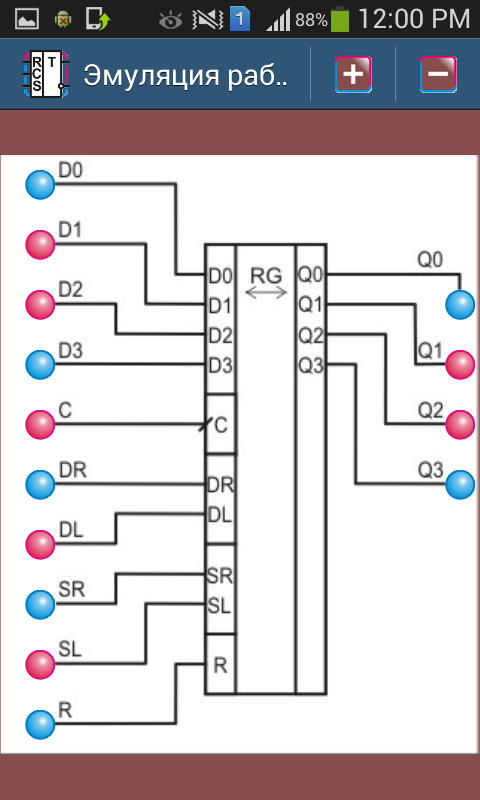

Dasar dari model pemrograman aplikasi - emulator. Emulation memungkinkan algoritma untuk menunjukkan fungsi perangkat yang dipilih dengan bantuan elemen antarmuka interaktif, yang meliputi indikator sinyal input dan output.

Sinyal output dari perangkat sekuensial tidak hanya tergantung pada keadaan di mana perangkat itu berada, tetapi juga dari sejumlah sinyal pada input. Pada gilirannya, setiap perubahan input sinyal cukup untuk menyentuh layar.

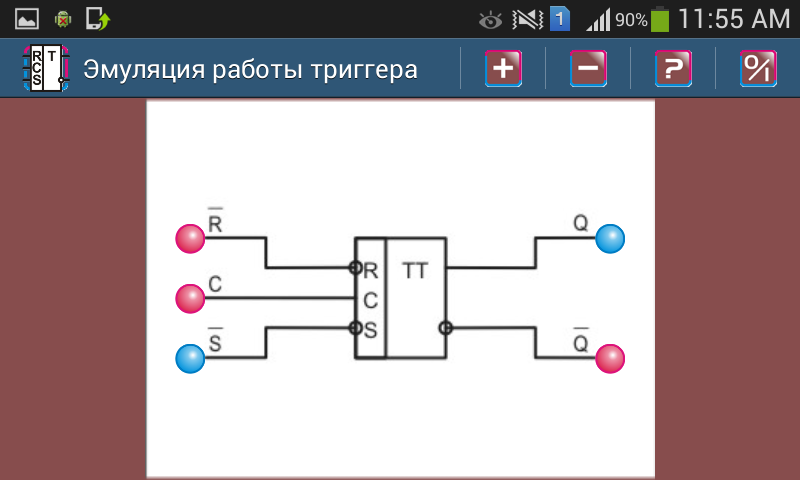

Menyentuh salah satu input dari perangkat memerlukan perubahan nilai sinyal input untuk sebaliknya: logika nol digantikan oleh unit dan sebaliknya. Menampilkan nilai-nilai variabel logis pada input dan output perangkat dilakukan LED warna: warna biru indikator sesuai dengan logika 0, merah - logika 1, dan abu-abu - output negara impedansi tinggi.

Selain simulasi kerja di lampiran untuk masing-masing perangkat yang dipertimbangkan adalah informasi singkat teoritis, termasuk definisi dasar, pin tugas dan deskripsi fungsi algoritma, serta tabel kebenaran menggambarkan pengoperasian perangkat secara formal.

Aplikasi ini merupakan kelanjutan logis dari penelitian saya sebelumnya: ". skema Designer PDNF" "perangkat Kombinasi" dan
