SMD抵抗コード-計算機

アプリケーションは、抵抗の抵抗を計算するための使いやすいSMDコード計算機です。アプリケーションは、3桁、4桁、およびEIA-96コーディングシステムをサポートします。

抵抗

抵抗器は、電流を制限するために電気回路で使用されるコンポーネントです。抵抗の抵抗はオーム（Ω）で測定されます。 1アンペアの電流（I）が1ボルトの電圧降下（U）を持つ抵抗を通過するとき、抵抗（R）の抵抗は1オームに対応します。この比率はオームの法則で表されます：R = U÷I。

SMDコード

SMD抵抗器のコードは、抵抗器の抵抗を識別します。抵抗の抵抗を決定する複数のコーディングシステムがあります。3桁、4桁、およびEIA-96です。以下に、各コーディングシステムの意味を説明します。

3桁

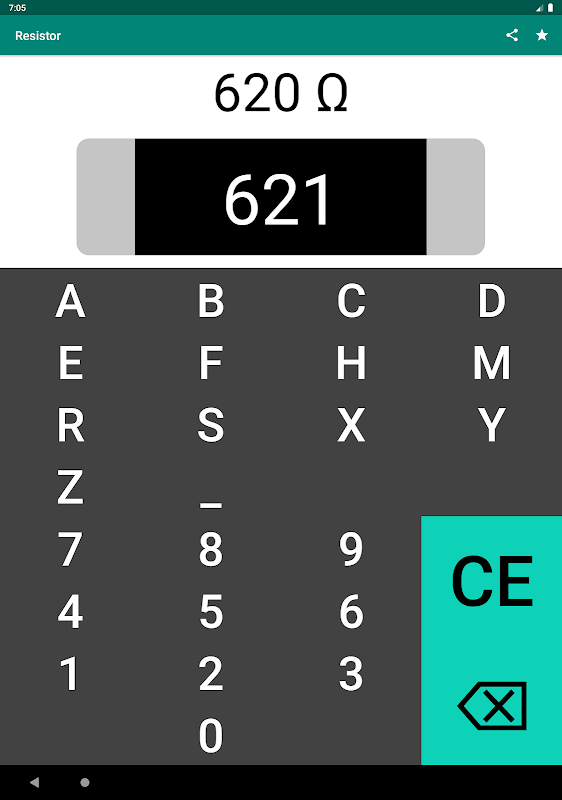

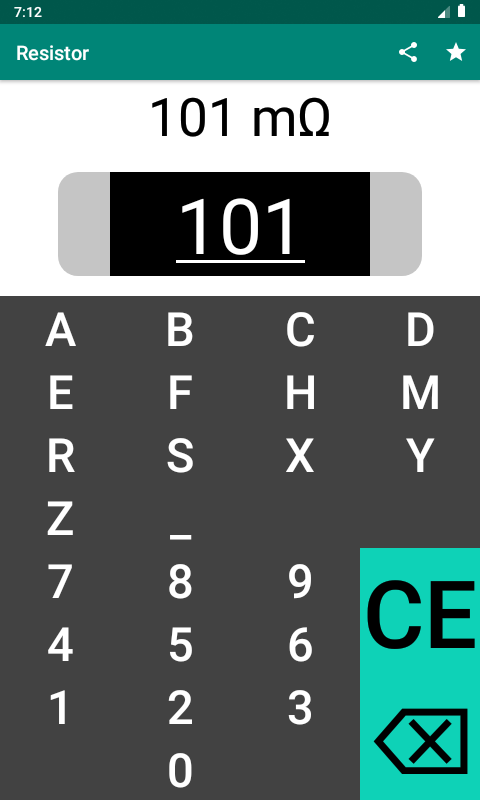

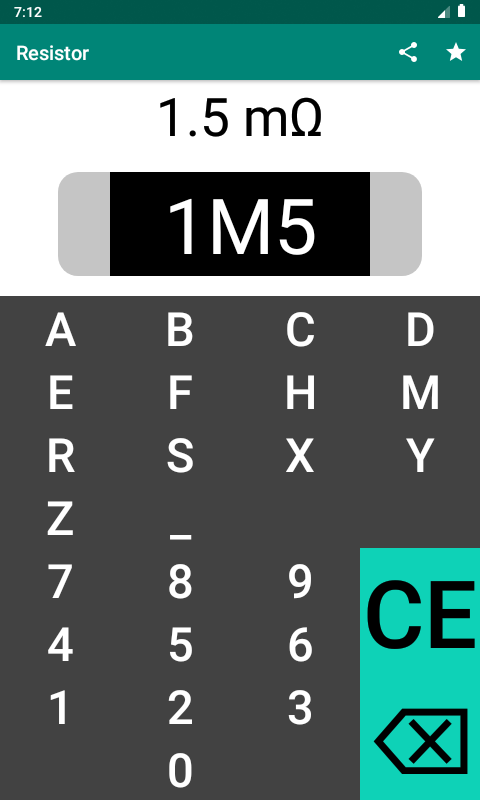

3桁のコーディングシステムでは、最初の2つの数字は有効数字を示し、3番目の数字は乗数を示します。乗数は、2つの有効数字にゼロを追加する必要がある数を示します。抵抗が10オームより小さい場合、Rの文字は小数点の位置を示すために使用されます。以下に、いくつかの例を示します。

340 = 34Ω

781 = 780Ω

202 = 2000Ωまたは2KΩ

5R5 = 5.5Ω

4桁

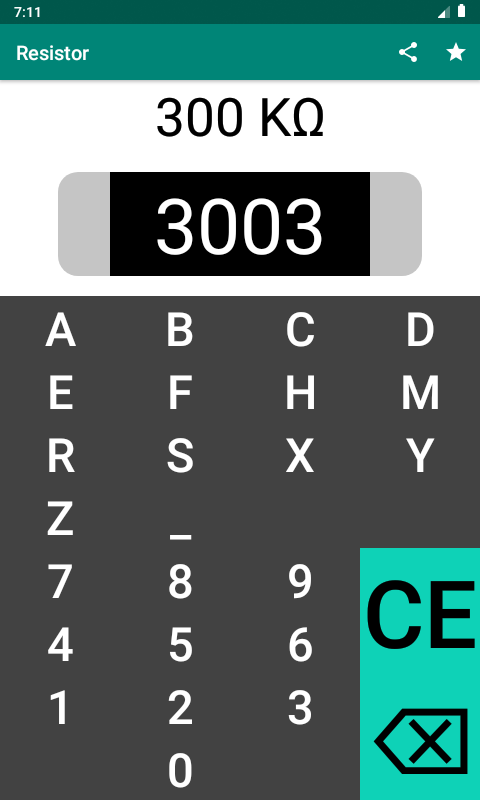

4桁のコーディングシステムは、3桁のコーディングシステムとよく似ています。 4桁のコーディングシステムでは、最初の3桁は有効桁を示し、4桁目は乗数を示します。乗数は、3つの有効数字にゼロを追加する必要がある数を示します。抵抗が100オームよりも小さい場合、Rは小数点の位置を示すために使用されます。以下に、いくつかの例を示します。

9100 = 910Ω

2204 = 2.2MΩ

0R10 = 0.1Ω

EIA-96

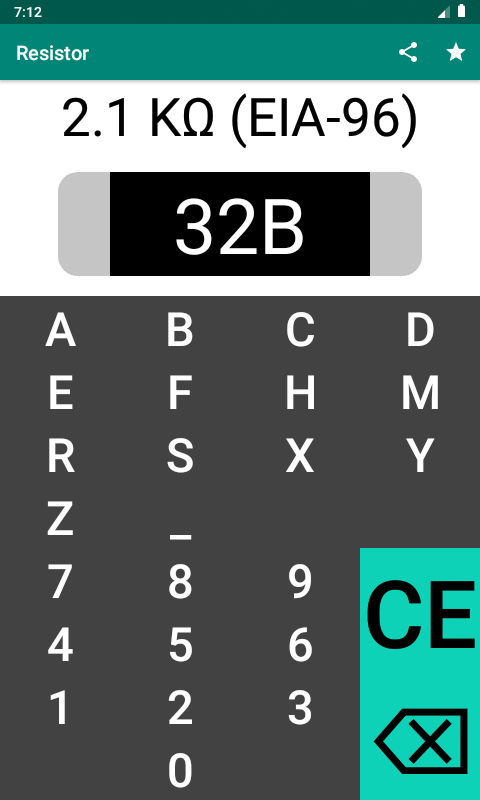

EIA-96コーディングシステムは、3つの文字で構成されています。最初の2文字は数字です。これは、ルックアップテーブルによる抵抗の有効数字の3桁に対応します。 3番目の文字は、抵抗の倍率を示す文字です。以下に、いくつかの例を示します。

40A = 255Ω

12E = 1.3MΩ

52F = 34MΩ
