SMD 저항기 코드-계산기

SMD 저항기에 사용하기 쉬운 SMD 코드 계산기!

이 애플리케이션은 저항의 저항을 계산하기위한 사용하기 쉬운 SMD 코드 계산기입니다. 이 응용 프로그램은 3 자리, 4 자리 및 EIA-96 코딩 시스템을 지원합니다.

저항기

저항은 전류 흐름을 제한하기 위해 전기 회로에 사용되는 구성 요소입니다. 저항의 저항은 옴 (Ω)으로 측정됩니다. 1A의 전류 (I)가 1V의 전압 강하 (U)를 갖는 저항을 통과 할 때, 저항 (R)의 저항은 1 옴에 해당합니다. 이 비율은 옴의 법칙으로 표시됩니다 : R = U ÷ I.

SMD 코드

SMD 저항의 코드는 저항의 저항을 식별합니다. 저항의 저항을 결정하는 여러 코딩 시스템이 있습니다 : 3 자리, 4 자리 및 EIA-96. 이하에서, 각 코딩 시스템의 의미가 설명된다.

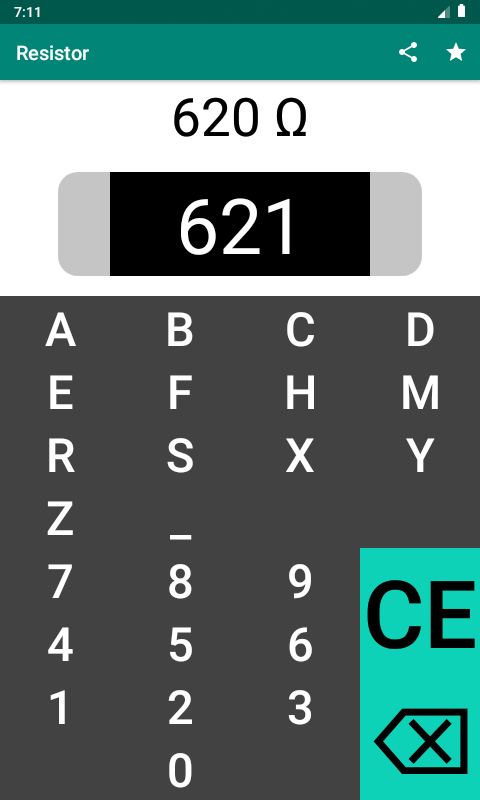

3 자리

3 자리 코딩 시스템에서 처음 두 숫자는 유효 숫자를 나타내며, 세 번째 숫자는 승수를 지정합니다. 승수는 두 개의 유효 자릿수에 0을 더해야 함을 나타냅니다. 저항이 10 Ohm보다 작은 경우 문자 R을 사용하여 소수점 위치를 나타냅니다. 다음에는 몇 가지 예가 나와 있습니다.

340 = 34 Ω

781 = 780 Ω

202 = 2000Ω 또는 2KΩ

5R5 = 5.5 Ω

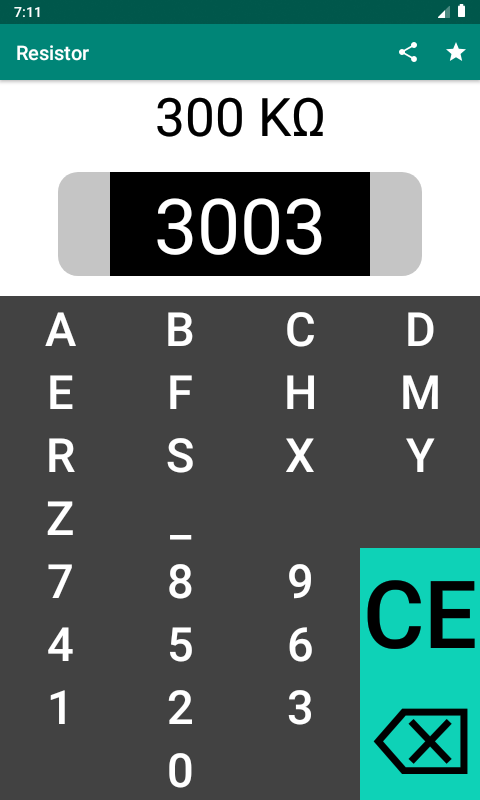

4 자리

4 자리 코딩 시스템은 3 자리 코딩 시스템과 매우 유사합니다. 4 자리 코딩 시스템에서, 처음 3 자리는 유효 숫자를 나타내고, 4 자리는 승수를 지정합니다. 승수는 세 개의 유효 숫자에 0을 더해야 함을 나타냅니다. 저항이 100 Ohm보다 작은 경우 문자 R을 사용하여 소수점 위치를 나타냅니다. 다음에는 몇 가지 예가 나와 있습니다.

9100 = 910 Ω

2204 = 2.2 MΩ

0R10 = 0.1 Ω

EIA-96

EIA-96 코딩 시스템은 3 개의 문자로 구성됩니다. 처음 두 문자는 숫자이며, 이는 룩업 테이블에 따른 저항의 유효 숫자 3 자리에 해당합니다. 세 번째 문자는 저항의 곱셈 계수를 나타내는 문자입니다. 다음에는 몇 가지 예가 나와 있습니다.

40A = 255 Ω

12E = 1.3MΩ

52F = 34MΩ
