SMD Resistor Code - Calculator

রোধকের প্রতিরোধের গণনা করার জন্য অ্যাপ্লিকেশনটি সহজেই ব্যবহারযোগ্য এসএমডি-কোড ক্যালকুলেটর। অ্যাপ্লিকেশনটি 3-অঙ্ক, 4-সংখ্যা এবং EIA-96 কোডিং সিস্টেমগুলিকে সমর্থন করে।

এই রোধ করুন

একটি প্রতিরোধক একটি উপাদান যা বৈদ্যুতিক সার্কিটগুলিতে বর্তমান প্রবাহকে সীমাবদ্ধ করতে ব্যবহৃত হয়। একটি প্রতিরোধকের প্রতিরোধকে ওহমস (Ω) এ পরিমাপ করা হয়। যখন একটি অ্যাম্পিয়ারের বর্তমান (I) একটি ভোল্টের ভোল্টেজ ড্রপ (ইউ) দিয়ে একটি রেজিস্টারের মধ্য দিয়ে যায়, তখন একটি প্রতিরোধকের (আর) এর প্রতিরোধের একটি ওহমের সাথে মিলে যায়। এই অনুপাতটি ওহমের আইন দ্বারা প্রতিনিধিত্ব করা হয়: আর = ইউ ÷ আই

এই SMD ও-কোড করুন

এসএমডি প্রতিরোধকের কোডগুলি একটি রেজিস্টারের প্রতিরোধকে সনাক্ত করে। এখানে একাধিক কোডিং সিস্টেম রয়েছে যা প্রতিরোধকের প্রতিরোধের নির্ধারণ করে: 3-অঙ্ক, 4-সংখ্যা এবং ইআইএ -99। নিম্নলিখিতটিতে প্রতিটি কোডিং সিস্টেমের অর্থ বর্ণনা করা হয়েছে।

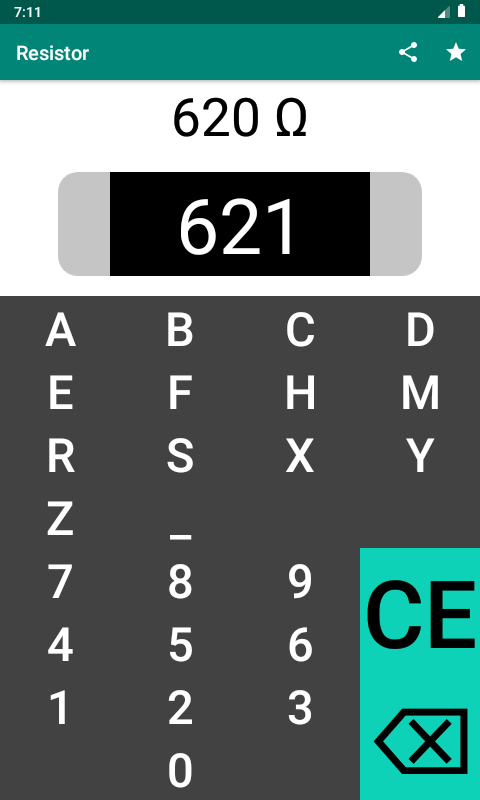

3 টি সংখ্যা

3-সংখ্যার কোডিং সিস্টেমে প্রথম দুটি সংখ্যা উল্লেখযোগ্য সংখ্যা নির্দেশ করে, যেখানে তৃতীয় সংখ্যাটি গুণক নির্দিষ্ট করে। গুণকটি উল্লেখ করে যে কতগুলি শূন্য দুটি উল্লেখযোগ্য সংখ্যায় যোগ করতে হবে। যদি প্রতিরোধ 10 ওহমের চেয়ে ছোট হয় তবে অক্ষর আর দশমিক বিন্দুর অবস্থান নির্দেশ করতে ব্যবহৃত হয়। নীচে, কয়েকটি উদাহরণ দেখানো হয়েছে।

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω বা 2 কেΩ

5 আর 5 = 5.5 Ω

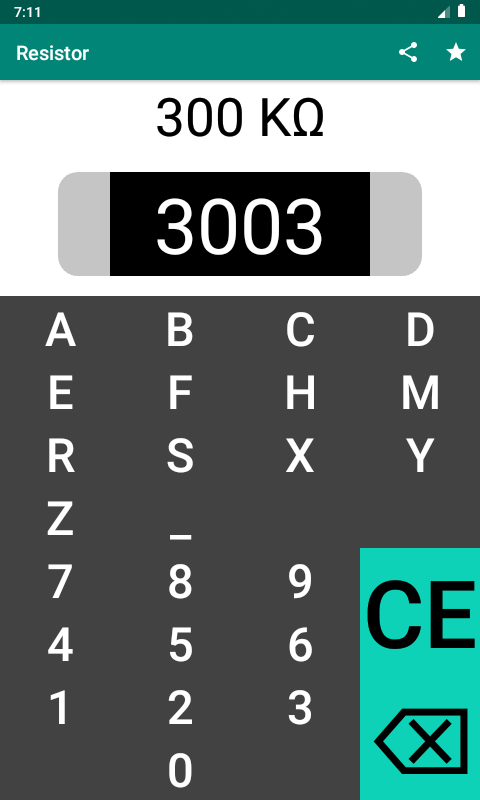

4 সংখ্যা

4-অঙ্কের কোডিং সিস্টেমটি 3-সংখ্যার কোডিং সিস্টেমের সাথে খুব মিল। 4-সংখ্যার কোডিং সিস্টেমে প্রথম তিনটি সংখ্যা উল্লেখযোগ্য অঙ্কগুলি নির্দেশ করে, যেখানে চতুর্থ সংখ্যাটি গুণক নির্দিষ্ট করে। গুণকটি নির্দেশ করে যে তিনটি উল্লেখযোগ্য অঙ্কে কত জিরো যুক্ত করতে হবে। যদি প্রতিরোধটি 100 ওহমের চেয়ে ছোট হয় তবে অক্ষর আর দশমিক বিন্দুর অবস্থান নির্দেশ করতে ব্যবহৃত হয়। নীচে, কয়েকটি উদাহরণ দেখানো হয়েছে।

9100 = 910 Ω

2204 = 2.2 MΩ

0 আর 10 = 0.1 Ω

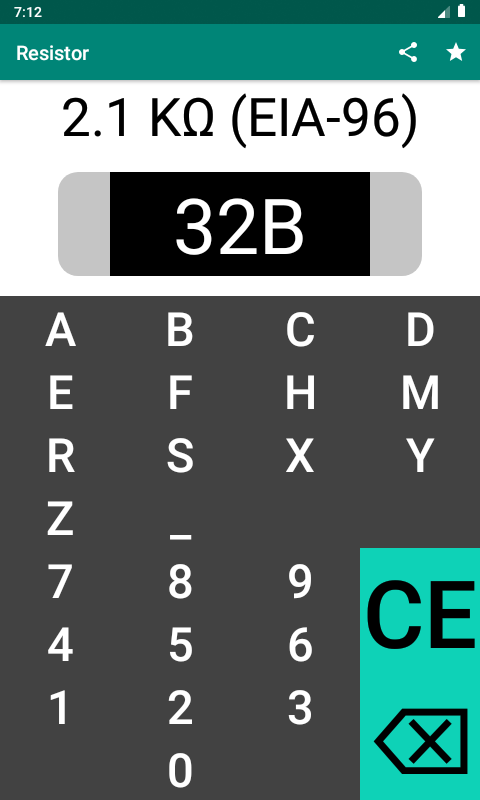

ইআইএ-96

EIA-96 কোডিং সিস্টেমটিতে তিনটি অক্ষর রয়েছে। প্রথম দুটি অক্ষর হ'ল অঙ্কগুলি, যা চেহারা-সারণী অনুসারে প্রতিরোধের 3 টি গুরুত্বপূর্ণ অঙ্কের সাথে মিলে যায়। তৃতীয় অক্ষর হ'ল একটি চিঠি যা প্রতিরোধের গুণ গুণকে নির্দেশ করে। নীচে, কয়েকটি উদাহরণ দেখানো হয়েছে।

40 এ = 255 Ω

12E = 1.3 MΩ

52 এফ = 34 এমΩ Ω
