کد مقاومت SMD - ماشین حساب

برنامه محاسبه آسان کد با استفاده از کد SMD برای محاسبه مقاومت یک مقاومت است. این نرم افزار از سیستم های کدگذاری 3 رقمی ، 4 رقمی و EIA-96 پشتیبانی می کند.

مقاومت

مقاومت مؤلفه ای است که در مدارهای الکتریکی برای محدود کردن جریان استفاده می شود. مقاومت یک مقاومت در اهم (Ω) اندازه گیری می شود. هنگامی که یک جریان (I) از یک آمپر از یک مقاومت با افت ولتاژ (U) یک ولت عبور می کند ، مقاومت یک مقاومت (R) با یک اهم مطابقت دارد. این نسبت توسط قانون اهم نشان داده شده است: R = U ÷ I.

کد SMD

کدهای موجود در مقاومتهای SMD مقاومت یک مقاومت را مشخص می کند. چندین سیستم کدگذاری وجود دارد که مقاومت یک مقاومت را تعیین می کند: 3 رقمی ، 4 رقمی و EIA-96. در ادامه معنای هر سیستم کدگذاری توضیح داده شده است.

3 رقمی

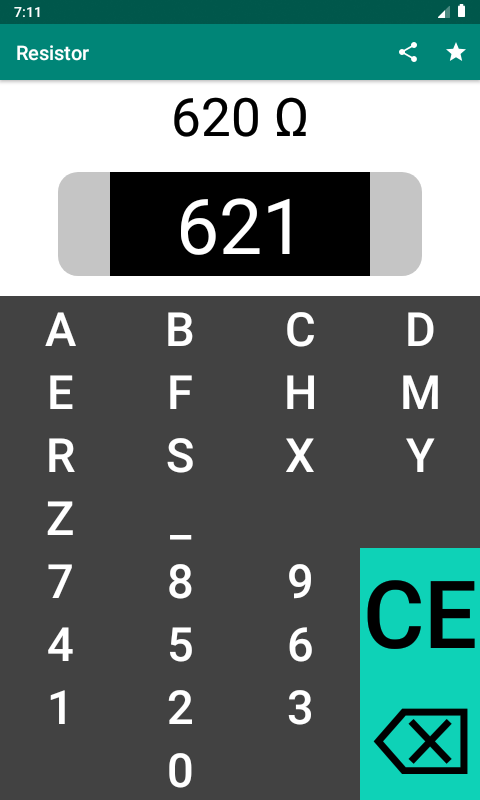

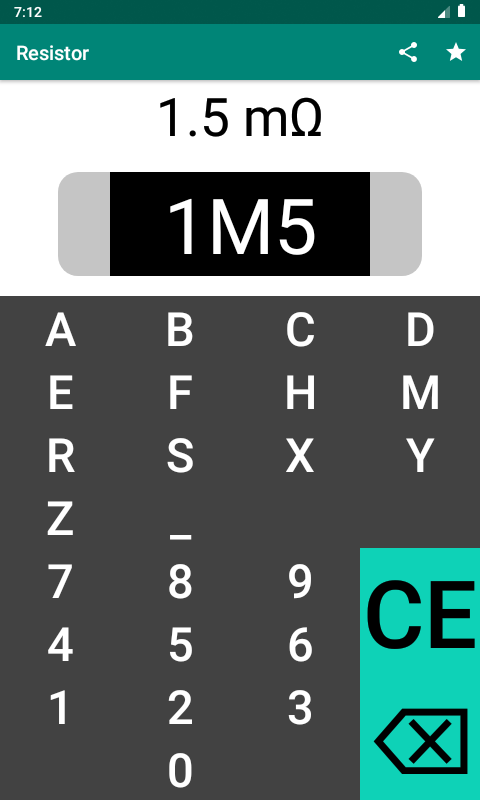

در سیستم رمزگذاری 3 رقمی ، دو عدد اول رقم های قابل توجه را نشان می دهند ، جایی که رقم سوم ضرب را مشخص می کند. ضرب کننده نشان می دهد که چند صفر باید به دو رقم قابل توجه اضافه شود. در صورت مقاومت کمتر از 10 اهم ، از حرف R برای نشان دادن موقعیت نقطه اعشار استفاده می شود. در ادامه چند مثال آورده شده است.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω یا 2 KΩ

5R5 = 5.5 Ω

4 رقم

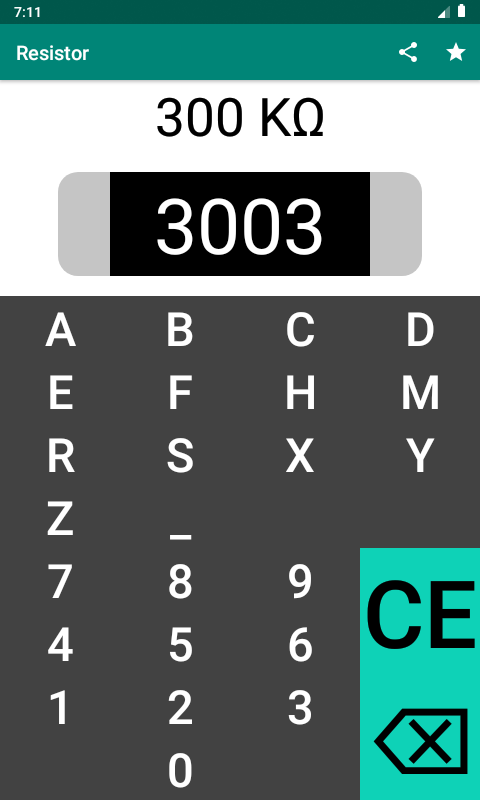

سیستم کدگذاری 4 رقمی بسیار شبیه به سیستم کدگذاری 3 رقمی است. در سیستم کدگذاری 4 رقمی ، سه رقم اول رقم های قابل توجه را نشان می دهد ، جایی که رقم چهارم ضرب را مشخص می کند. ضرب نشان می دهد که چند صفر باید به سه رقم قابل توجه اضافه شود. در صورت مقاومت کمتر از 100 اهم ، از حرف R برای نشان دادن موقعیت نقطه اعشار استفاده می شود. در ادامه چند مثال آورده شده است.

9100 = 910 Ω

2204 = 2.2 MΩ

0R10 = 0.1 Ω

EIA-96

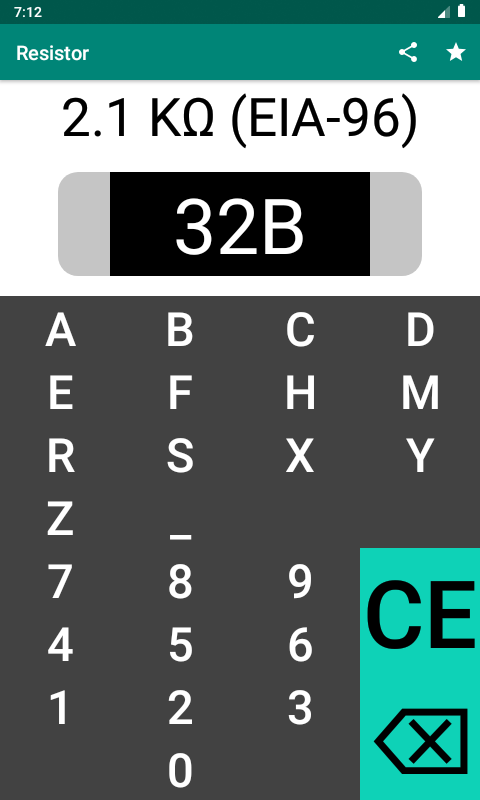

سیستم کدگذاری EIA-96 از سه شخصیت تشکیل شده است. دو شخصیت اول رقمی هستند که مطابق با 3 رقم قابل توجه مقاومت مطابق جدول نگاه است. شخصیت سوم حرفی است که نشانگر ضرب مقاومت است. در ادامه چند مثال آورده شده است.

40A = 255 Ω

12E = 1.3 MΩ

52F = 34 MΩ
