SMD Direnç Kodu Hesap Makinesi

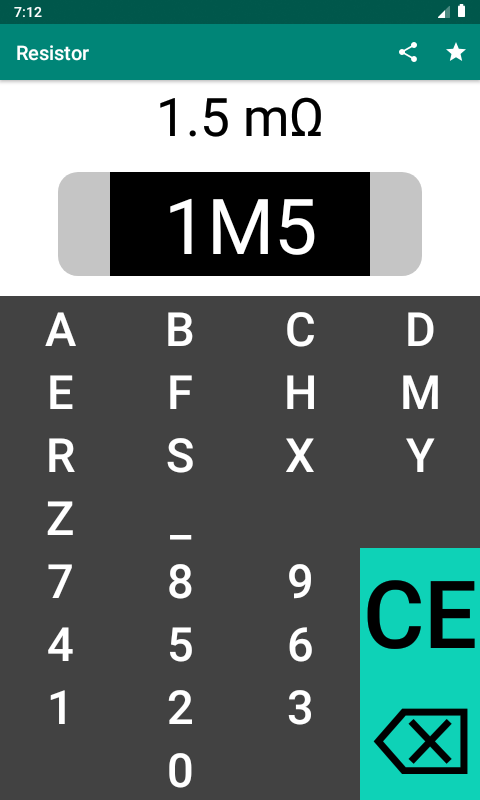

Uygulama bir direncin direncini hesaplamak için kullanımı kolay bir SMD kod hesap makinesi. Uygulama 3 basamaklı, 4 basamaklı ve EIA-96 kodlama sistemlerini destekler.

Direnç

Direnç, elektrik devrelerinde akım akışını sınırlamak için kullanılan bir bileşendir. Bir direncin direnci Ohm (Ω) cinsinden ölçülür. Bir Amperin akımı (I), bir Volt voltaj düşüşü (U) olan bir dirençten geçtiğinde, bir direncin (R) direnci bir Ohm'a karşılık gelir. Bu oran Ohm yasası ile temsil edilir: R = U = I.

SMD-kod

SMD dirençlerindeki kodlar bir direncin direncini tanımlar. Bir direncin direncini belirleyen çoklu kodlama sistemleri vardır: 3 basamaklı, 4 basamaklı ve EIA-96. Aşağıda, her bir kodlama sisteminin anlamı açıklanmaktadır.

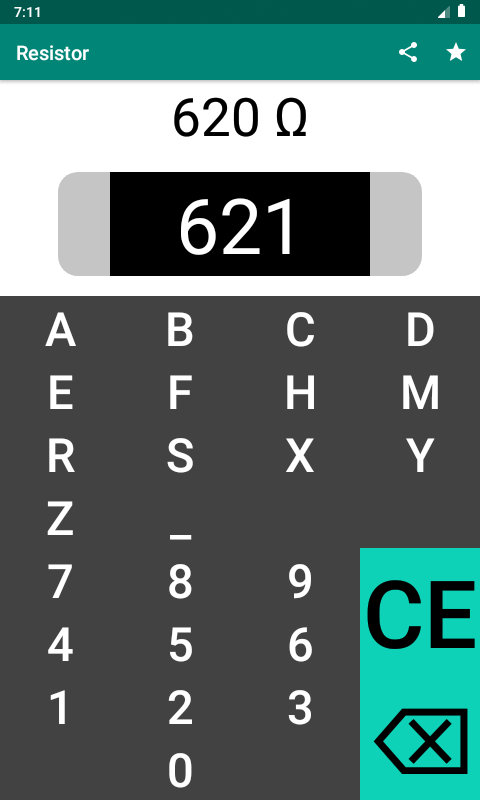

3 basamaklı

3 basamaklı kodlama sisteminde, ilk iki sayı önemli basamakları gösterir, burada üçüncü basamak çarpanı belirtir. Çarpan, iki anlamlı rakama kaç tane sıfır ekleneceğini belirtir. Direnç 10 Ohm'dan küçükse, R harfi ondalık noktanın konumunu belirtmek için kullanılır. Aşağıda birkaç örnek gösterilmiştir.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω veya 2 KΩ

5R5 = 5.5 Ω

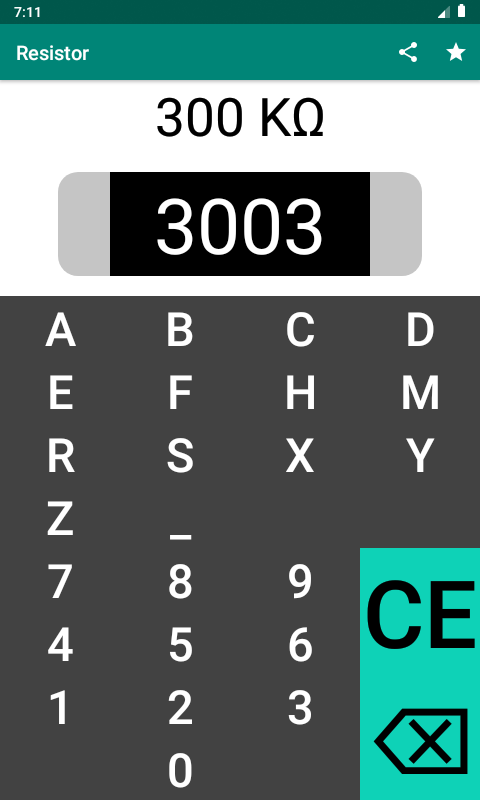

4 hane

4 basamaklı kodlama sistemi, 3 basamaklı kodlama sistemine çok benzer. 4 basamaklı kodlama sisteminde, ilk üç basamak önemli basamakları belirtir; burada dördüncü basamak çarpanı belirtir. Çarpan, üç önemli basamağa kaç sıfır ekleneceğini belirtir. Direnç 100 Ohm'dan küçükse, R harfi ondalık noktanın konumunu belirtmek için kullanılır. Aşağıda birkaç örnek gösterilmiştir.

9100 = 910 Ω

2204 = 2,2 MΩ

0R10 = 0.1 Ω

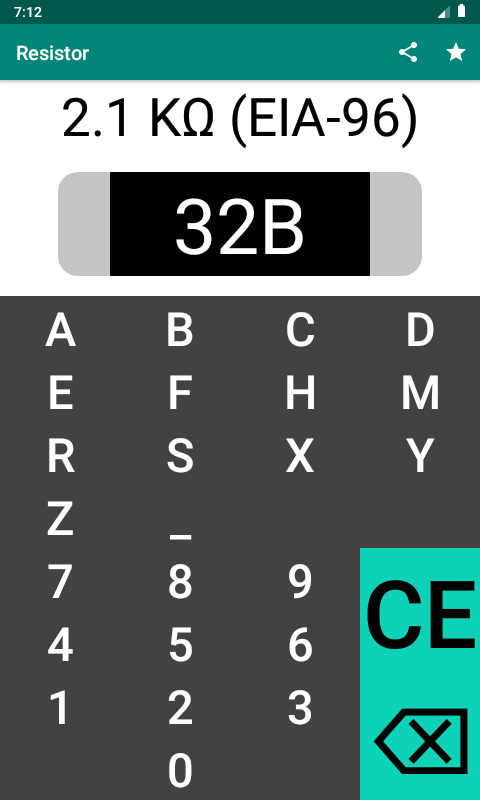

EIA-96

EIA-96 kodlama sistemi üç karakterden oluşur. İlk iki karakter, bir arama tablosuna göre direncin 3 önemli basamağına karşılık gelen basamaklardır. Üçüncü karakter, direncin çarpma faktörünü gösteren bir harftir. Aşağıda birkaç örnek gösterilmiştir.

40A = 255 Ω

12E = 1,3 MΩ

52F = 34 MΩ
