SMD Resistor Code - Calculator

该应用程序是一个易于使用的SMD代码计算器，用于计算电阻器的电阻。该应用程序支持3位，4位和EIA-96编码系统。

电阻器

电阻器是用于电路中以限制电流流动的组件。电阻器的电阻以欧姆（Ω）为单位。当一安培的电流（I）通过电压降（U）为一伏的电阻器时，电阻器（R）的电阻为一欧姆。此比率由欧姆定律表示：R = U÷I。

SMD代码

SMD电阻器上的代码标识电阻器的电阻。确定电阻电阻的编码系统有多种：3位，4位和EIA-96。下面，描述每个编码系统的含义。

3位数字

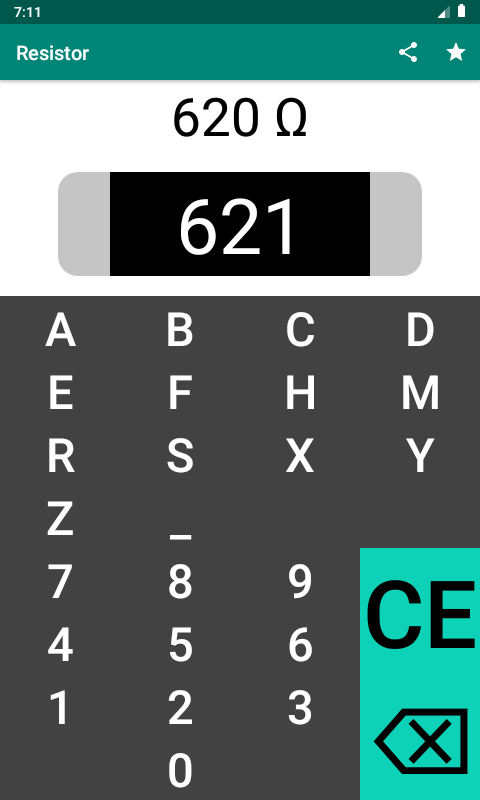

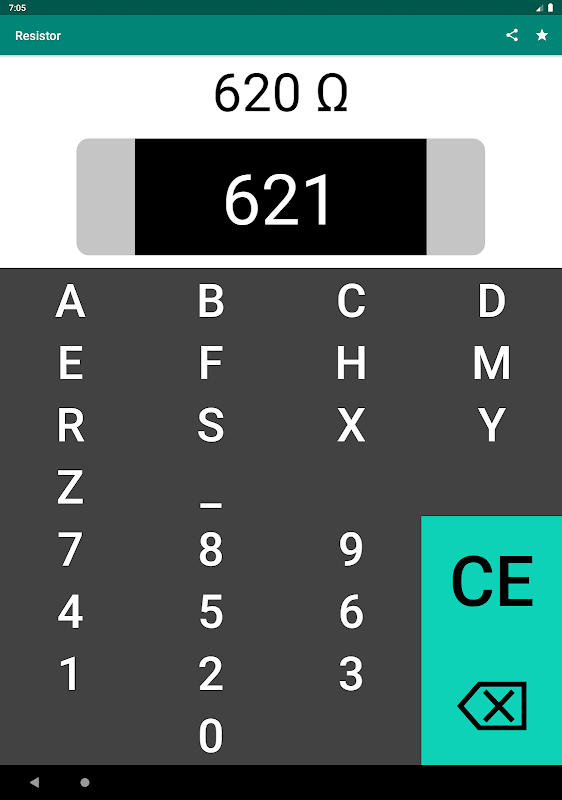

在3位数编码系统中，前两个数字表示有效数字，而第三个数字表示乘数。乘数表示必须向两个有效数字加多少个零。如果电阻小于10欧姆，则字母R用于指示小数点的位置。在下面，显示了一些示例。

340 = 34欧姆

781 = 780欧姆

202 = 2000Ω或2KΩ

5R5 = 5.5欧姆

4位数字

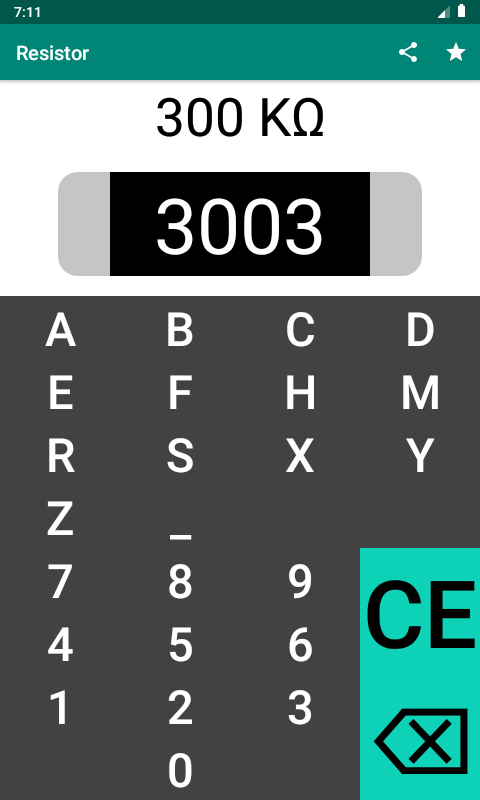

4位编码系统与3位编码系统非常相似。在4位数编码系统中，前三位数表示有效位数，而第四位数表示乘数。乘数表示必须向三个有效数字加多少个零。如果电阻小于100欧姆，则字母R用于指示小数点的位置。在下面，显示了一些示例。

9100 = 910Ω

2204 = 2.2兆欧

0R10 = 0.1Ω

EIA-96

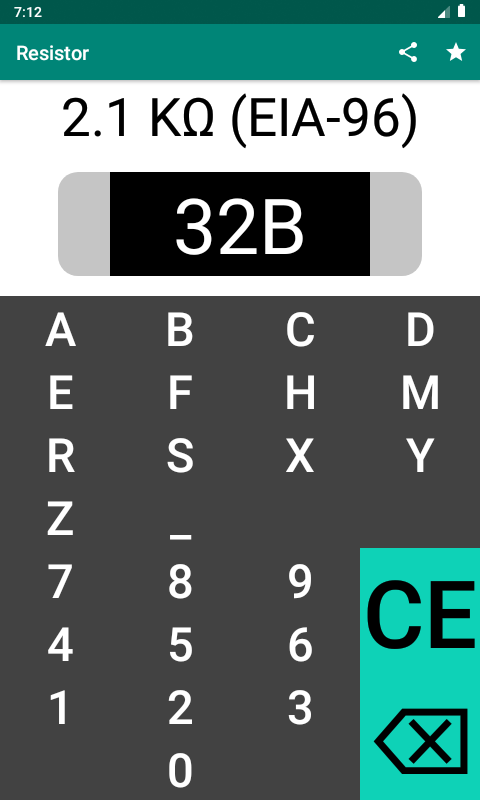

EIA-96编码系统由三个字符组成。前两个字符是数字，对应于查找表中电阻的3个有效数字。第三个字符是一个字母，表示电阻的倍增系数。在下面，显示了一些示例。

40A = 255欧姆

12E = 1.3兆欧

52F = 34兆欧
