SMD電阻器代碼-計算器

該應用程序是一個易於使用的SMD代碼計算器，用於計算電阻器的電阻。該應用程序支持3位，4位和EIA-96編碼系統。

電阻器

電阻器是電路中用於限制電流的組件。電阻器的電阻以歐姆（Ω）為單位。當一安培的電流（I）通過電壓降（U）為一伏的電阻器時，電阻器（R）的電阻為一歐姆。此比率由歐姆定律表示：R = U÷I。

SMD代碼

SMD電阻器上的代碼標識電阻器的電阻。確定電阻電阻的編碼系統有多種：3位，4位和EIA-96。下面，描述每個編碼系統的含義。

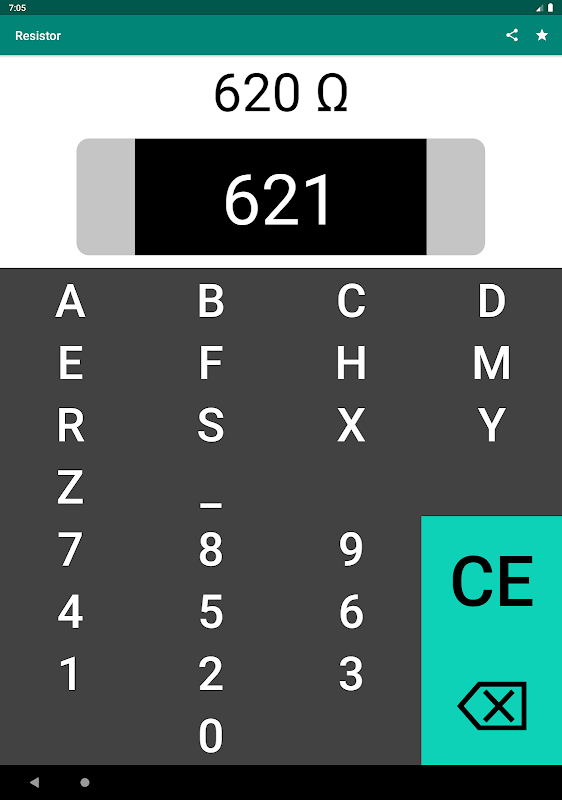

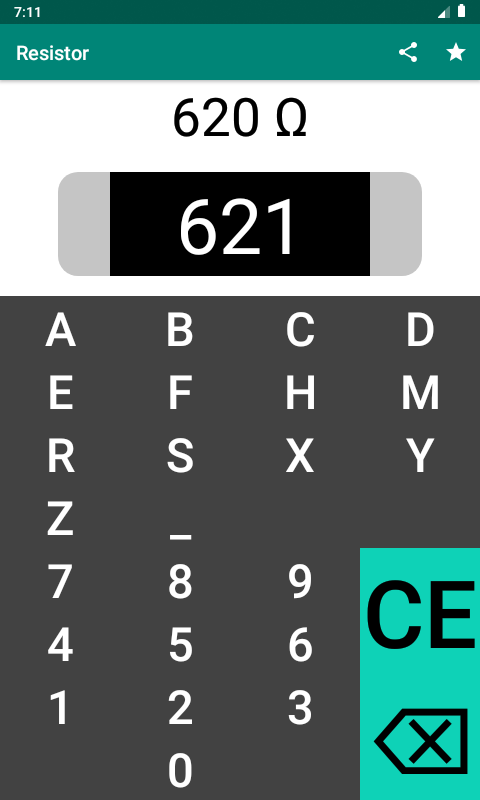

3位數字

在3位數編碼系統中，前兩個數字表示有效數字，而第三個數字表示乘數。乘數表示必須向兩個有效數字加多少個零。如果電阻小於10歐姆，則字母R用於指示小數點的位置。在下面，顯示了一些示例。

340 = 34 Ω

781 = 780 Ω

202 = 2000Ω或2KΩ

5R5 = 5.5 Ω

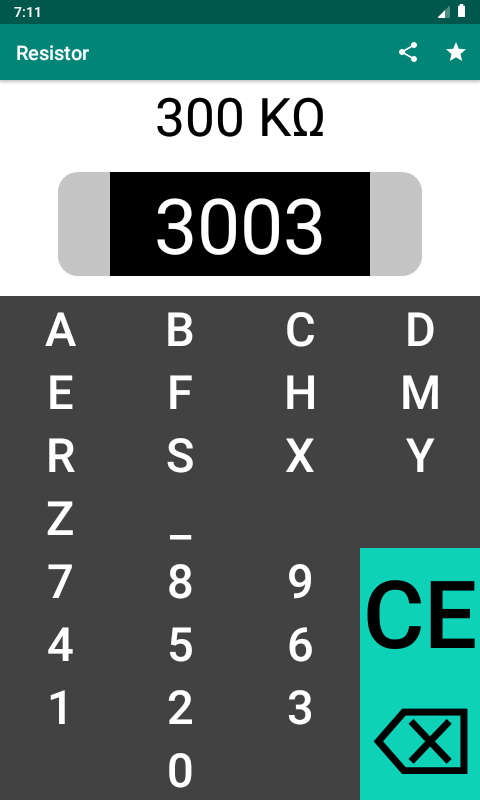

4位數字

4位編碼系統與3位編碼系統非常相似。在4位數編碼系統中，前三位數表示有效位數，而第四位數表示乘數。乘數表示必須向三個有效數字加多少個零。如果電阻小於100歐姆，則字母R用於指示小數點的位置。在下面，顯示了一些示例。

9100 = 910 Ω

2204 = 2.2 Ω

0R10 = 0.1 Ω

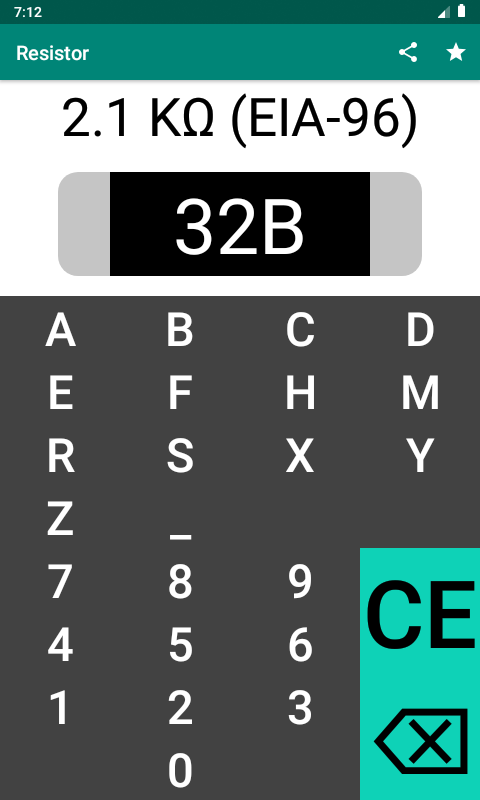

EIA-96

EIA-96編碼系統由三個字符組成。前兩個字符是數字，對應於查找表中電阻的3個有效數字。第三個字符是一個字母，表示電阻的倍增係數。在下面，顯示了一些示例。

40A = 255 Ω

12E = 1.3 MΩ

52F = 34 MΩ
