Код резистора SMD калькулятор

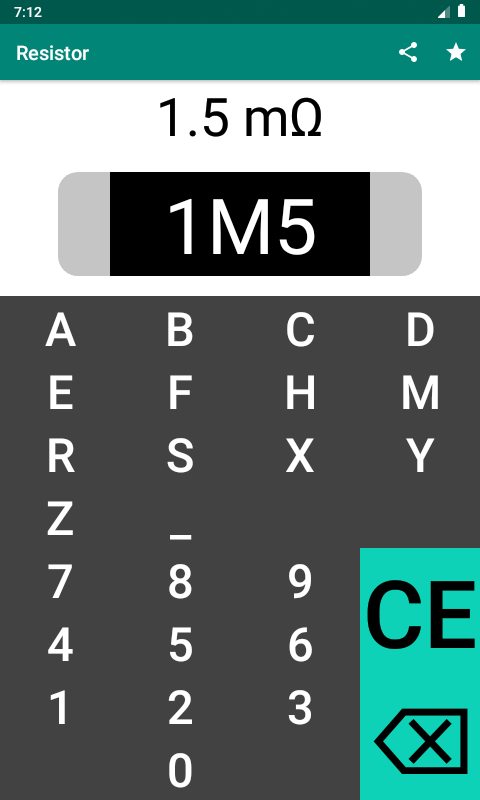

Простой в использовании калькулятор SMD-кода для резисторов SMD!

Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Приложение поддерживает трехзначные, четырехзначные и EIA-96 системы кодирования.

Резистор

Резистор - это компонент, который используется в электрических цепях для ограничения тока. Сопротивление резистора измеряется в Омах (Ом). Когда ток (I) одного Ампера проходит через резистор с падением напряжения (U) на один Вольт, сопротивление резистора (R) соответствует одному Ом. Это соотношение представлено законом Ома: R = U ÷ I.

SMD-код

Коды на резисторах SMD определяют сопротивление резистора. Существует несколько систем кодирования, определяющих сопротивление резистора: 3-значное, 4-значное и EIA-96. Далее описывается значение каждой системы кодирования.

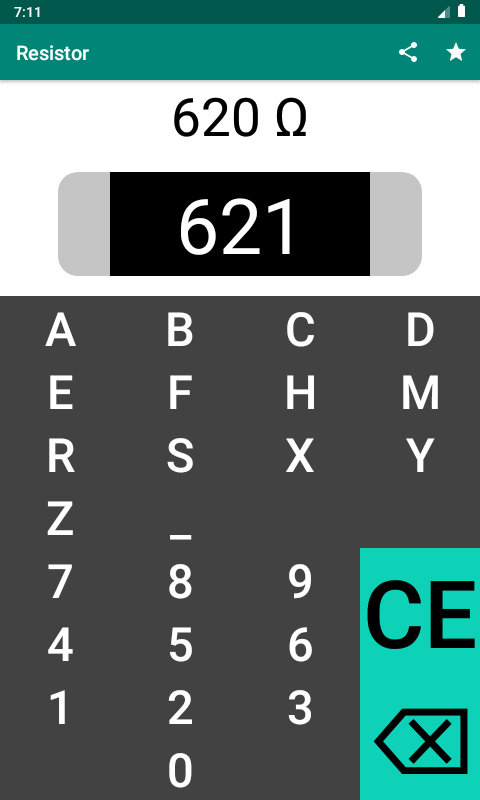

3-х цифр

В системе 3-значного кодирования первые два числа указывают значащие цифры, где третья цифра указывает множитель. Множитель указывает, сколько нулей необходимо добавить к двум значащим цифрам. Если сопротивление меньше 10 Ом, буква R используется для обозначения положения десятичной точки. Далее приведено несколько примеров.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω или 2 КΩ

5R5 = 5,5 Ω

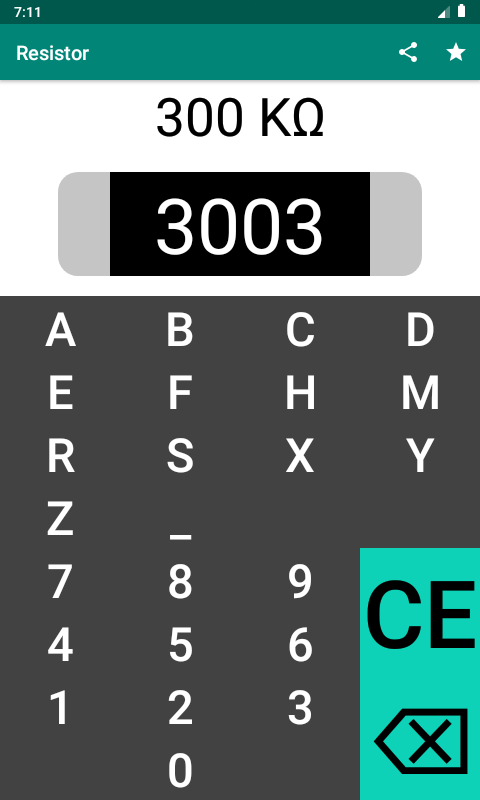

4 цифры

Система кодирования из 4 цифр очень похожа на систему кодирования из 3 цифр. В системе кодирования из 4 цифр первые три цифры обозначают значащие цифры, где четвертая цифра указывает множитель. Множитель указывает, сколько нулей необходимо добавить к трем значащим цифрам. Если сопротивление меньше 100 Ом, буква R используется для обозначения положения десятичной точки. Далее приведено несколько примеров.

9100 = 910 Ω

2204 = 2,2 МΩ

0R10 = 0,1 Ω

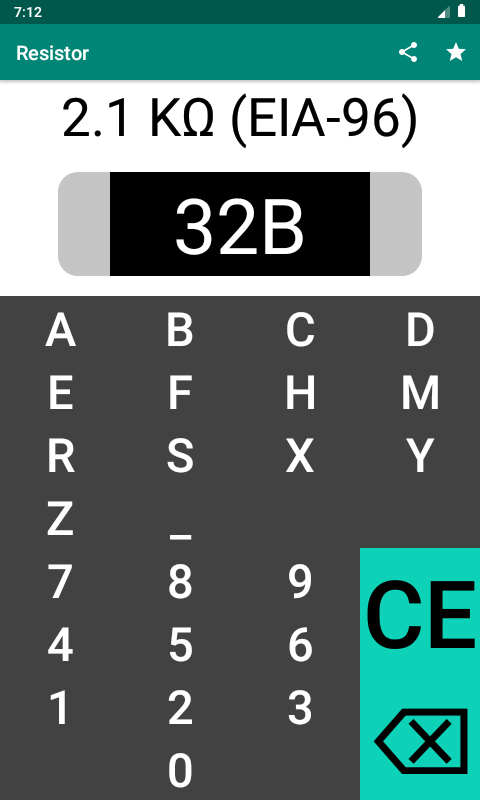

EIA-96

Система кодирования EIA-96 состоит из трех символов. Первые два символа являются цифрами, что соответствует 3 значащим цифрам сопротивления согласно справочной таблице. Третий символ - это буква, обозначающая коэффициент умножения сопротивления. Далее приведено несколько примеров.

40А = 255 Ω

12E = 1,3 МΩ

52F = 34 МΩ
