كود المقاوم SMD - آلة حاسبة

بسيطة لاستخدام آلة حاسبة كود SMD لمقاومات SMD!

التطبيق هو آلة حاسبة سهلة الاستخدام لرمز SMD لحساب مقاومة المقاوم. يدعم التطبيق أنظمة الترميز المكونة من 3 أرقام و 4 أرقام و EIA-96.

المقاوم

المقاوم هو مكون يستخدم في الدوائر الكهربائية للحد من تدفق التيار. يتم قياس مقاومة المقاوم بالأوم (Ω). عندما يمر تيار (I) من أمبير واحد من خلال المقاوم مع انخفاض الجهد (U) فولت واحد ، تتوافق مقاومة المقاوم (R) مع أوم واحد. يتم تمثيل هذه النسبة بقانون أوم: R = U ÷ I.

كود SMD

تحدد الرموز على مقاومات SMD مقاومة المقاوم. هناك أنظمة ترميز متعددة تحدد مقاومة المقاوم: 3 أرقام ، 4 أرقام ، و EIA-96. فيما يلي وصف لمعنى كل نظام تشفير.

3 أرقام

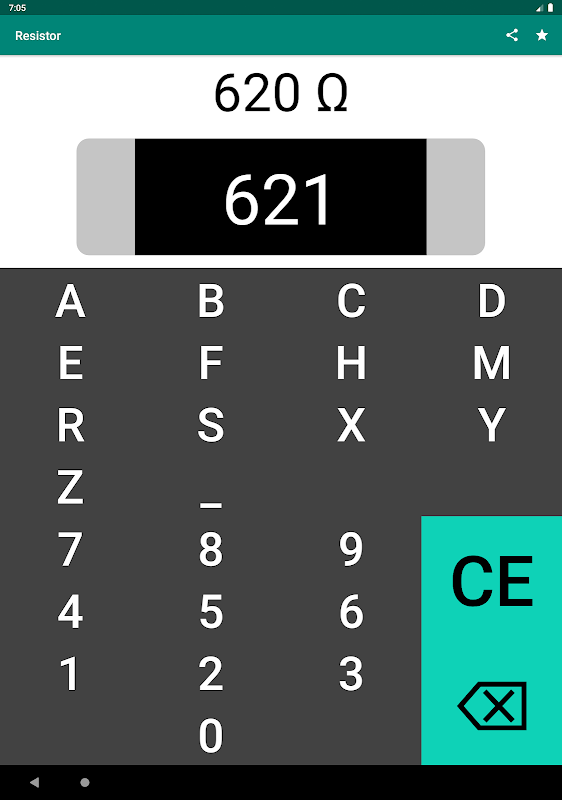

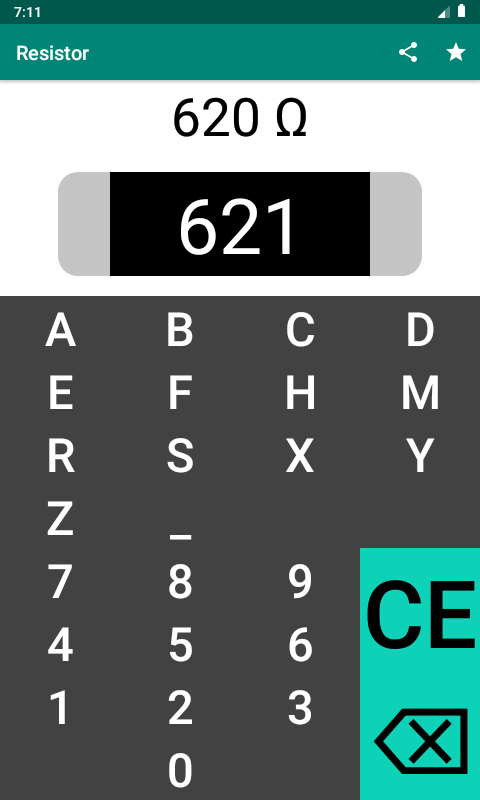

في نظام التشفير المكون من 3 أرقام ، يشير الرقمان الأولان إلى الأرقام المهمة ، حيث يحدد الرقم الثالث المضاعف. يشير المضاعف إلى عدد الأصفار التي يجب إضافتها إلى الرقمين المهمين. إذا كانت المقاومة أصغر من 10 أوم ، يتم استخدام الحرف R للإشارة إلى موضع العلامة العشرية.

4 أرقام

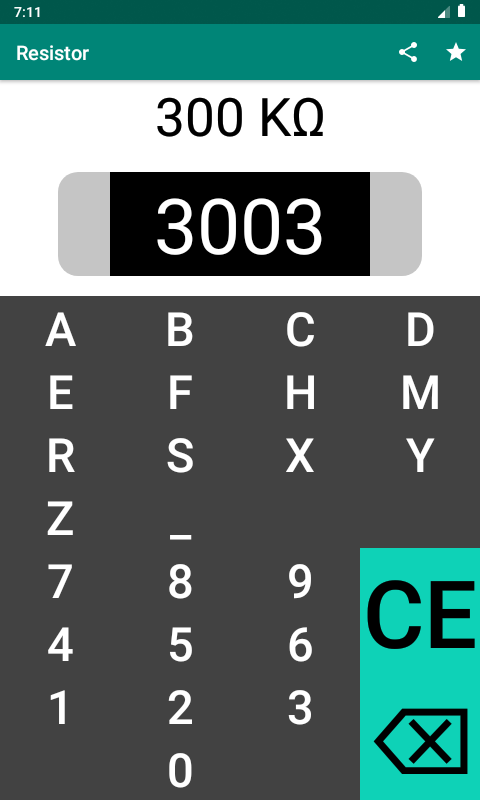

يتشابه نظام التشفير المكون من 4 أرقام إلى حد كبير مع نظام التشفير المكون من 3 أرقام. في نظام التشفير المكون من 4 أرقام ، تشير الأرقام الثلاثة الأولى إلى الأرقام المهمة ، حيث يحدد الرقم الرابع المضاعف. يشير المضاعف إلى عدد الأصفار التي يجب إضافتها إلى الأرقام الثلاثة المهمة. إذا كانت المقاومة أصغر من 100 أوم ، يتم استخدام الحرف R للإشارة إلى موضع العلامة العشرية.

96-EIA

يتكون نظام الترميز EIA-96 من ثلاثة أحرف. أول حرفين عبارة عن أرقام ، والتي تقابل 3 أرقام مهمة للمقاومة وفقًا لجدول البحث. الحرف الثالث هو حرف يشير إلى عامل الضرب للمقاومة.
