Kod Perintang SMD - Kalkulator

Aplikasi ini adalah kalkulator kod SMD yang mudah digunakan untuk mengira rintangan perintang. Aplikasi ini menyokong sistem pengekodan 3-digit, 4-digit, dan EIA-96.

Perintang

Perintang adalah komponen yang digunakan dalam litar elektrik untuk mengehadkan aliran arus. Rintangan perintang diukur dalam Ohms (Ω). Apabila arus (I) satu Ampere melewati perintang dengan penurunan voltan (U) satu Volt, rintangan perintang (R) sepadan dengan satu Ohm. Nisbah ini ditunjukkan oleh undang-undang Ohm: R = U ÷ I.

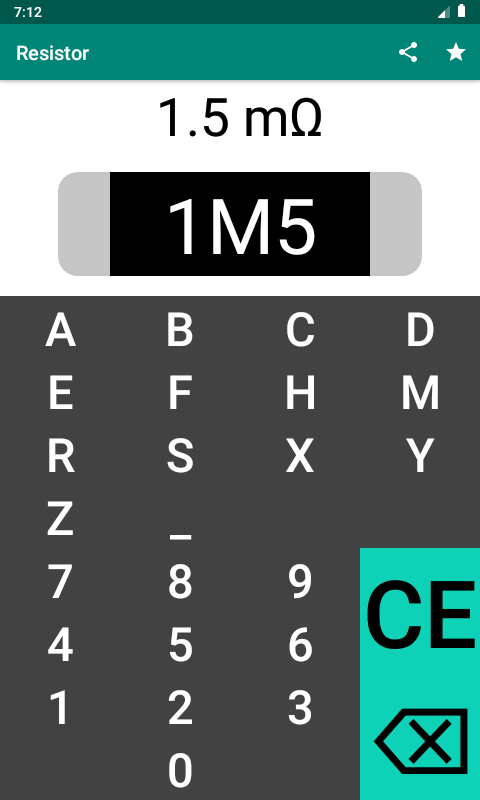

Kod SMD

Kod pada perintang SMD mengenal pasti rintangan perintang. Terdapat banyak sistem pengkodan yang menentukan rintangan perintang: 3-digit, 4-digit, dan EIA-96. Berikut ini, maksud setiap sistem pengkodan dijelaskan.

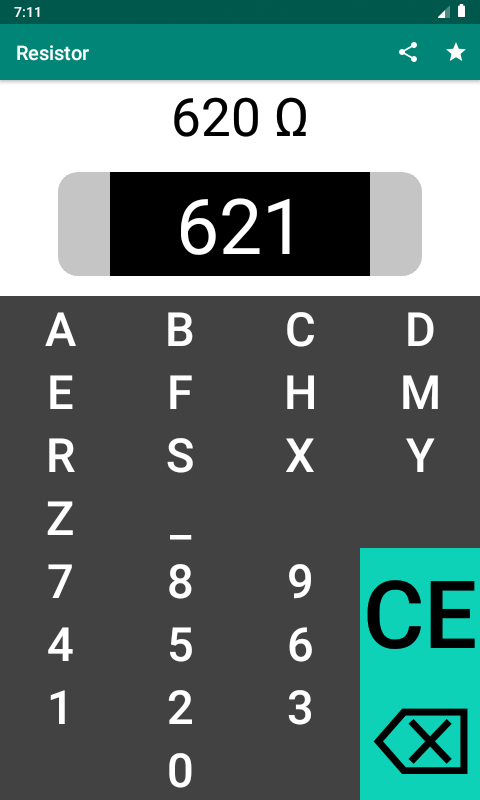

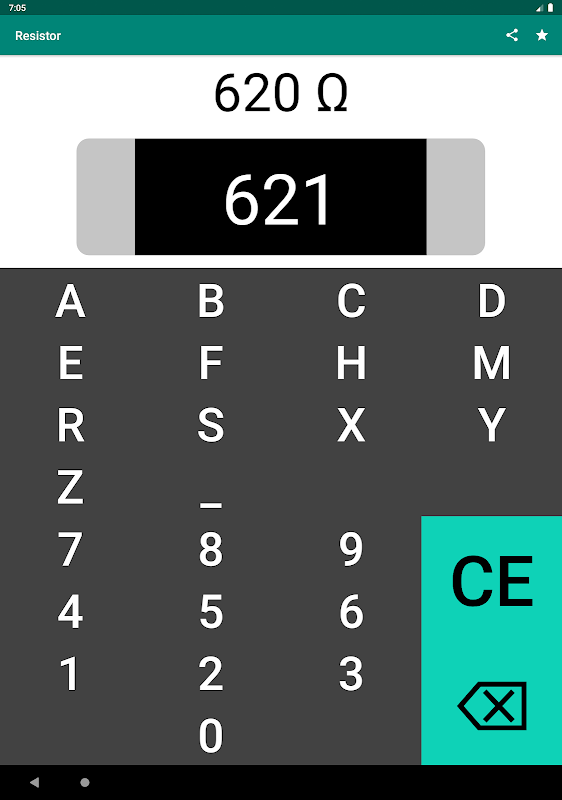

3 digit

Dalam sistem pengekodan 3 digit, dua nombor pertama menunjukkan digit penting, di mana digit ketiga menentukan pengganda. Pengganda menunjukkan bilangan sifar yang mesti ditambahkan pada dua digit penting. Sekiranya rintangan lebih kecil daripada 10 Ohms, huruf R digunakan untuk menunjukkan kedudukan titik perpuluhan. Berikut ini, beberapa contoh ditunjukkan.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω atau 2 KΩ

5R5 = 5.5 Ω

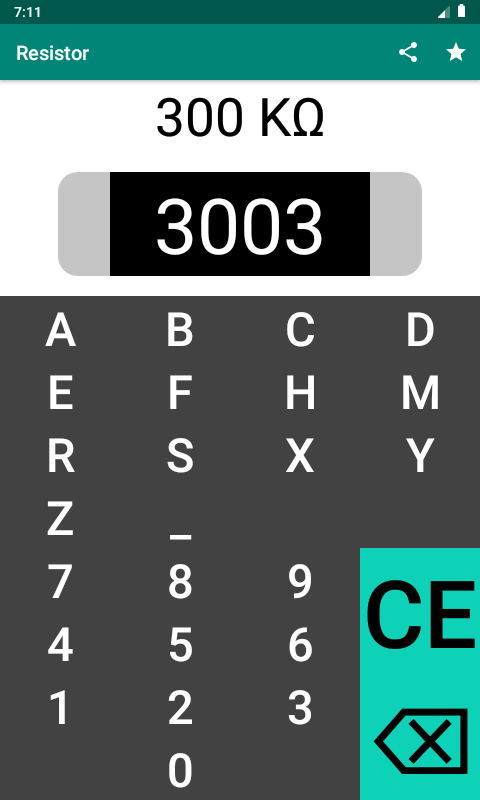

4 digit

Sistem pengekodan 4 digit sangat serupa dengan sistem pengkodan 3 digit. Dalam sistem pengekodan 4 digit, tiga digit pertama menunjukkan digit penting, di mana digit keempat menentukan pengganda. Pengganda menunjukkan berapa banyak sifar yang mesti ditambahkan pada tiga digit penting. Sekiranya rintangan lebih kecil dari 100 Ohms, huruf R digunakan untuk menunjukkan kedudukan titik perpuluhan. Berikut ini, beberapa contoh ditunjukkan.

9100 = 910 Ω

2204 = 2.2 MΩ

0R10 = 0.1 Ω

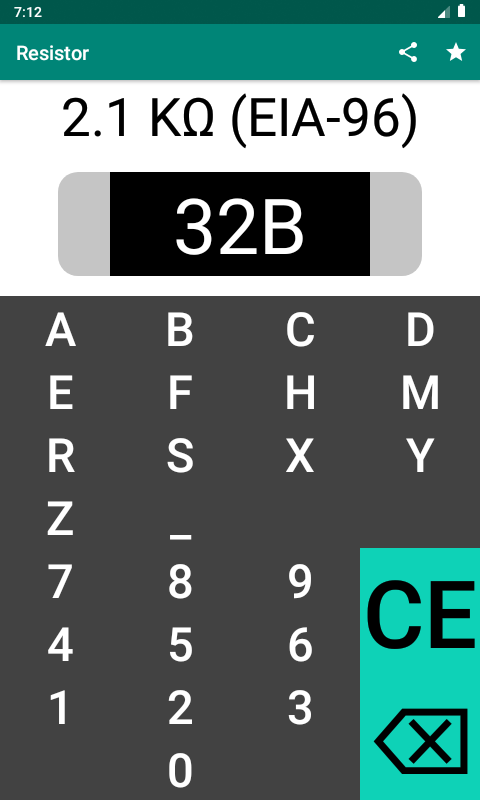

EIA-96

Sistem pengekodan EIA-96 terdiri daripada tiga watak. Dua watak pertama adalah digit, yang sepadan dengan 3 digit rintangan yang signifikan mengikut jadual carian. Karakter ketiga adalah huruf yang menunjukkan faktor pendaraban rintangan. Berikut ini, beberapa contoh ditunjukkan.

40A = 255 Ω

12E = 1.3 MΩ

52F = 34 MΩ
