Комбинационные устройства

Aplikacja jest narzędziem edukacyjnym komputer przeznaczony do zwiedzania warunkowe notacji graficznej typowe schematy blokowe, zasady działania urządzeń cyfrowych, takich jak połączenia, jak również badania ich pracy w trybie statycznym. Aplikacja może być przydatne dla nauczycieli szkół technicznych, studentów obwodów cyfrowych, jak również dla tych, którzy chcą do siebie nauczyć się podstaw elektroniki cyfrowej.

Aplikacja obejmuje szeroką gamę urządzeń kombinowanych, od prostych do złożonych bram bloków funkcjonalnych. Łącznie 15 sztuk sprzedanych, do których należą:

- Disjunctors

- Conjunctor

- Inverter

- Pozycja Schaeffer

- Pozycja Pierce

- EXCLUSIVE-OR

- Element złożonej podstawy (I-NOT-OR)

- Bufor z wyjściem elementu trzy państwa

- Encoder

- Dekoder

- Multiplekser

- Demultiplekser

- Komparator cyfrowy

- Pół żmija

- Jeden bit adder

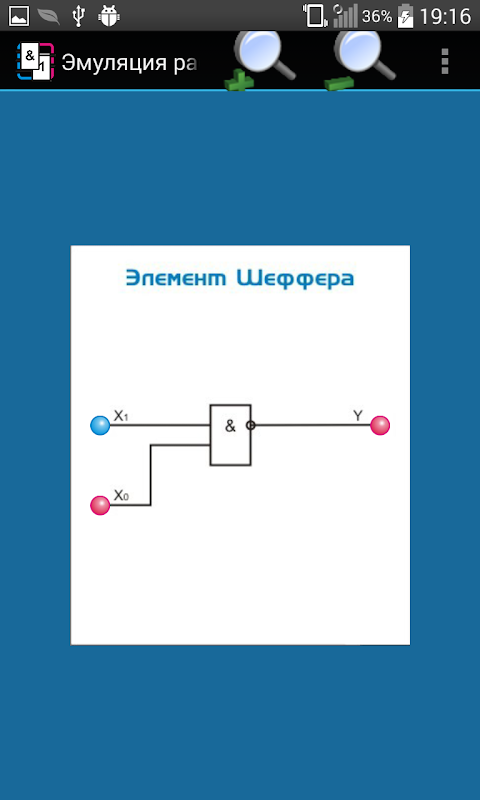

Podstawą zastosowania modelu programu - emulator. Emulacji umożliwia wykazanie działania algorytmu wybranego urządzenia za pomocą elementów interaktywnych, interfejs użytkownika, który zawiera wskaźniki sygnałów wejściowych i wyjściowych signalov.Lyuboe zmieniają się wraz z wejściem urządzenia kombinacja prowadzi do zmiany jego sygnału wyjściowego. Z kolei wszelkie zmiany sygnału wejściowego wystarczy dotknąć ekranu.

Dotykania urządzenia wejściowego powoduje zmianę wartości sygnału wejściowego do drugiej: jednostka otrzymuje zero logiczne i na odwrót. Wyświetlanie wartości zmiennych wejściowych i logicznego urządzenia wyjściowego jest wskaźnikiem kolor: niebieski LED odpowiada logicznemu 0, czerwony - logiczne 1, szary - wyjście stan wysokiej impedancji.

Przy użyciu emulatora jest możliwe, aby zwiększyć lub zmniejszyć rozmiar obrazu, jak również zapoznać się z typowym schematem blokowym lub krótki teoretycznej informacji o wybranym urządzeniem.
