Aplicação educativa para o estudo da combinação de dispositivos eletrônicos digitais

O aplicativo é uma ferramenta de aprendizagem de computador projetado para explorar notação gráfica diagramas de blocos típicos condicionais, os princípios de operação de dispositivos digitais, como combinação, bem como estudos de seu trabalho no modo estático. O aplicativo pode ser útil para professores de escolas técnicas, alunos do circuito digital, bem como para aqueles que querem auto aprender os conceitos básicos de eletrônica digital.

A aplicação abrange uma vasta gama de dispositivos de combinação, que varia de portas simples às unidades funcionais complexos. Um total de 15 unidades vendidas, que incluem:

- Disjunctors

- Conjunctor

- Inversor

- O ponto Schaeffer

- O ponto Pierce

- Um EXCLUSIVE-OR

- Um elemento de uma base complexa (AND-OR-NOT)

- Elemento tampão com saída de três estados

- Encoder

- Decoder

- Multiplexer

- Demultiplexer

- Comparador Digital

- Um meio-somador

- Um adicionador de um bit

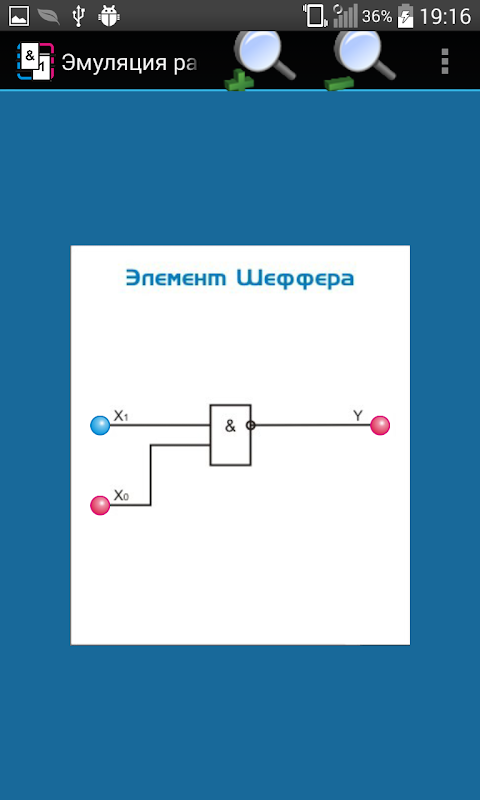

A base da aplicação do modelo de programa - o emulador. Emulação permite demonstrar o funcionamento do dispositivo usando um algoritmo seleccionado elementos da interface interactiva, que incluem os indicadores de sinais de entrada e de saída signalov.Lyuboe mudar juntos na entrada dos dispositivos combinados conduz a uma mudança na sua sinal de saída. Por sua vez, quaisquer alterações no sinal de entrada suficiente para tocar na tela.

Tocar em qualquer dispositivo de entrada implica a alteração dos valores do sinal de entrada para o outro: uma unidade é substituída por uma lógica zero e vice-versa. Exibindo os valores das variáveis ​​de entrada lógico e dispositivo de saída é um indicador de cor: azul LED corresponde a uma lógica 0, vermelho - lógico 1, e cinza - uma saída de estado de alta impedância.

Quando se utiliza o emulador é possível aumentar ou diminuir o tamanho da imagem, bem como se familiarizar com o diagrama de blocos típico ou uma breve informação teórico sobre o dispositivo seleccionado.
