Последовательностные узлы

O aplicativo é uma ferramenta de aprendizagem de computador projetado como um auxiliar de ensino adicional utilizado na seção de estudo "dispositivos lógicos sequenciais" curso "Fundamentos da tecnologia digital."

A aplicação é projetada com a finalidade de estudar e classificar dispositivos digitais do tipo sequencial, os princípios de seu funcionamento, os símbolos gráficos convencionais, tabelas de verdade, os sinais de entrada e saída, bem como o trabalho de investigação de unidades sequenciais no modo estático. Pode ser útil a professores de universidades técnicas, alunos do circuito digital, bem como para aqueles que querem auto aprender as noções básicas de eletrônica digital.

O aplicativo cobre os principais tipos de dispositivos seqüenciais. Estes incluem uma variedade de elementos de gatilho, os registos e contadores de várias modificações. Uma característica distintiva de todos estes dispositivos é a disponibilidade de memória, o que permite o armazenamento do estado actual. Isto permite a utilização de tais dispositivos de armazenagem de curta duração de bits de informação individual pequenas quantidades de palavras de código, a implementação destas alterações simples, tais como o deslocamento para a direita ou para a esquerda aumenta ou diminui. Um total de 42 dispositivos são considerados, a maioria dos quais (30) formam os gatilhos. Entre eles, síncrono, assíncrono, de fase única e de duas fases RS, D, T e flip-flops JK com entradas direta e inversa, com controle estático e dinâmico. Além disso, tratada e registos de deslocamento paralelo, somando, subtraindo e contadores reversíveis e divisores de freqüência.

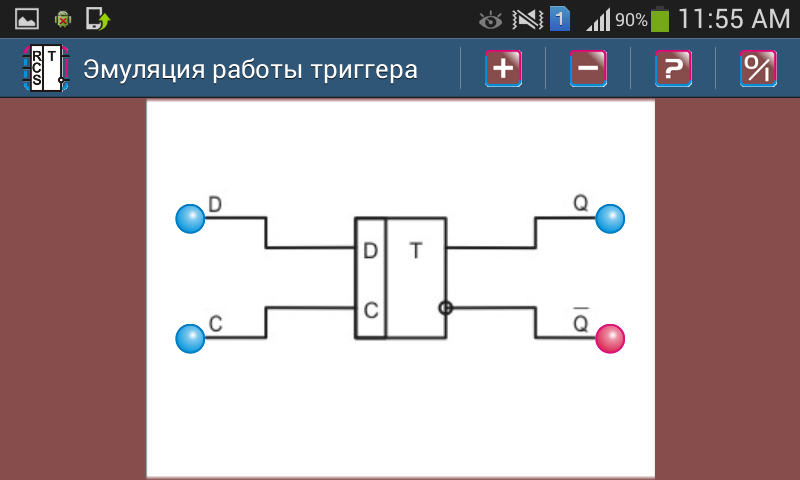

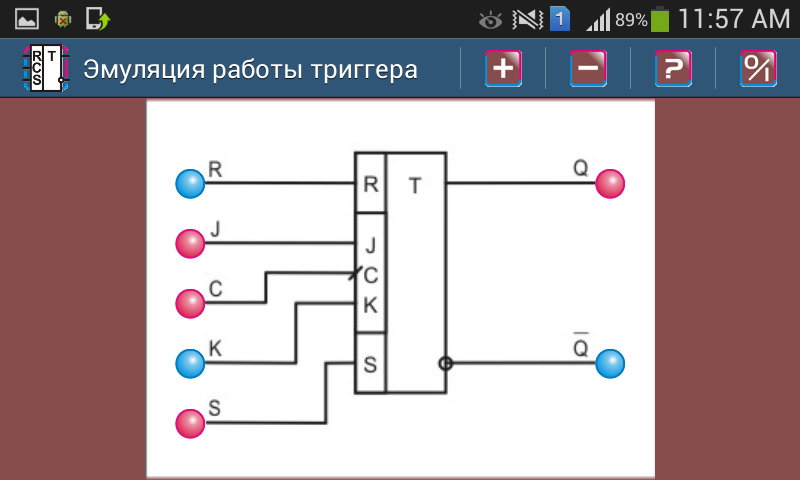

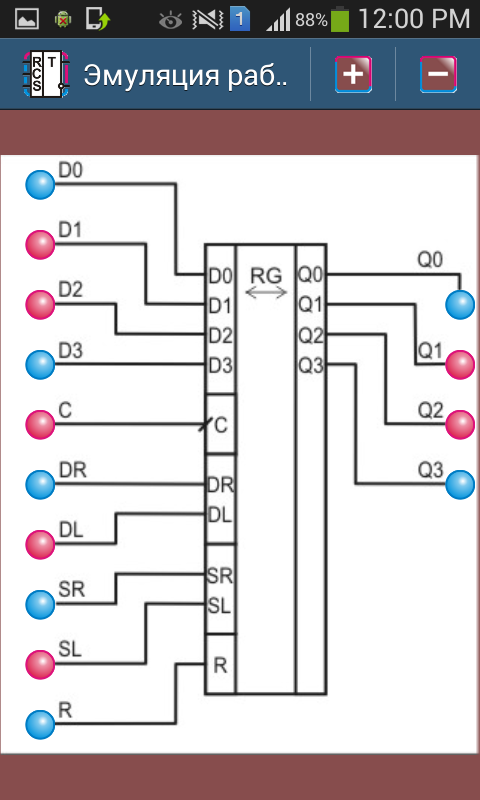

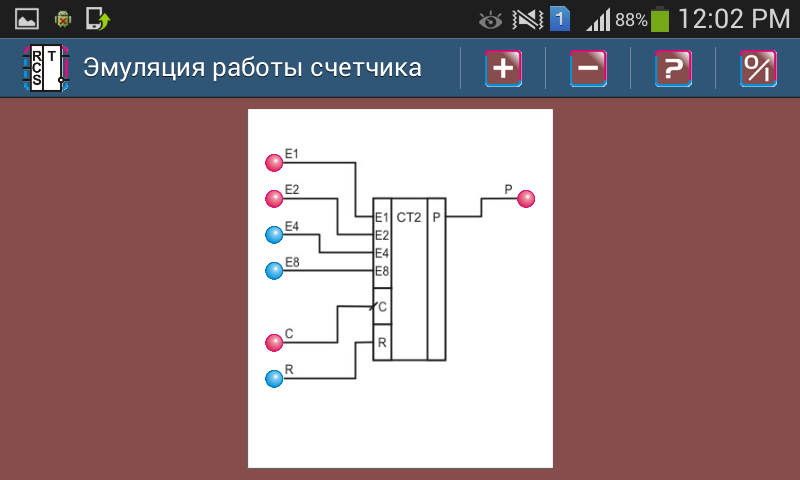

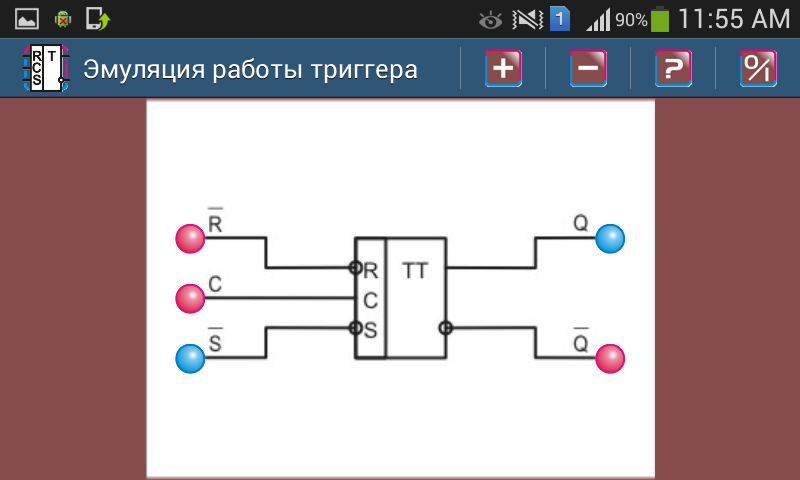

A base do modelo de programação de aplicações - emulador. Emulação permite que o algoritmo para demonstrar o funcionamento do dispositivo seleccionado com a ajuda de elementos de interface interactiva, que incluem os indicadores de sinais de entrada e de saída.

Os sinais de dispositivo sequencial de saída dependem não só o estado em que o dispositivo está localizado, mas também a partir de uma pluralidade de sinais em suas entradas. Por sua vez, qualquer alteração no sinal de entrada, o suficiente para tocar a tela.

Tocar qualquer uma das entradas do dispositivo implica uma alteração dos valores do sinal de entrada para a frente: uma lógica zero é substituído por uma unidade e vice-versa. Exibe os valores das variáveis ​​lógicas no dispositivo de entrada e de saída é realizada LEDs de cores: cor azul do indicador corresponde a uma lógica 0, vermelho - uma lógica 1, e cinza - uma saída de estado de alta impedância.

Em adição ao trabalho de simulação em anexo para cada um dos dispositivos em questão são a informação breve teórico, incluindo definições básicas, atribuição de pinos e descrição do funcionamento do algoritmo, bem como a tabela de verdade que descreve a operação do dispositivo de uma maneira formalizada.

A aplicação é uma continuação lógica da minha pesquisa anterior: "dispositivos de combinação" e "esquemas Designer PDNF."
