ScanM16 USB

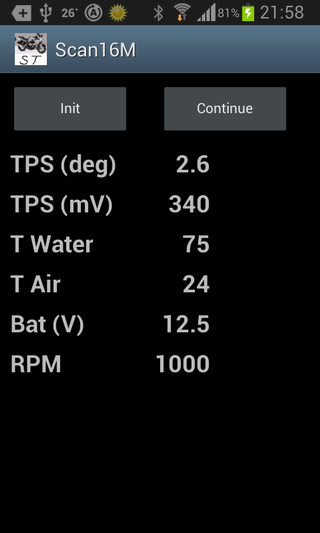

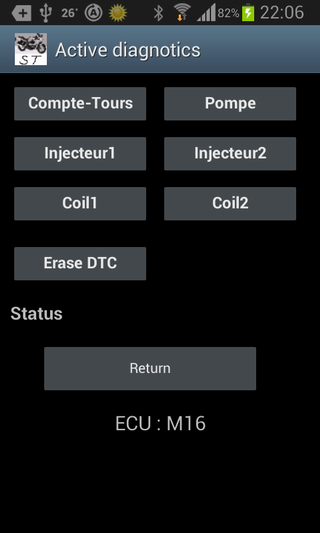

Scan16M ist ein Diagnose- und Datenaufzeichnungstool für die Steuergeräte 15M, 15RC und 16M. Diese Steuergeräte wurden je nach Baujahr in italienischen Modellen der Baujahre 1997 bis 2000 verbaut: ST2/4, SSie und 916/996. Ein Test an einem P8 ist mir aufgrund fehlenden Testfahrzeugs nicht möglich. Mit Scan16M können Sie Sensordaten und Fehlercodes auslesen, Fehlercodes löschen und aktive Diagnosen durchführen. Ab Version 1.05 können Sie ausgewählte Messwerte im CSV-Format speichern, gruppieren und in das DIF-Format konvertieren, das direkt in Innovate Motors LogWorks3 (@TM) importiert werden kann. Alternativ ist eine Bluetooth-Verbindung mit einem HC06 und einer LC-LM Lambdasonde möglich. Bitte beachten Sie: Für die Kommunikation mit den Steuergeräten 15M und 16M muss die Zündung ausgeschaltet (Motor aus) und anschließend eingeschaltet werden. Bei der 15RC muss die Zündung eingeschaltet sein, bevor der Motor gestartet oder gestoppt wird.

Das Smartphone/Tablet muss OTG-USB-Host-kompatibel sein (in meinem Fall Samsung Galaxy SII und Tab 10"). Das S5 Mini ist beispielsweise nicht kompatibel.

Die OBD-KKL-Schnittstelle wird über einen USB-Anschluss verbunden. Daher benötigen Sie eine Schnittstelle, die auch mit einem PC kompatibel ist, sowie eine Möglichkeit, den Diagnoseanschluss des Steuergeräts (Tyco 3-Pin-Stecker) und die 12-V-Stromversorgung des Motorrads anzuschließen. Die gemeinsame Masse befindet sich an Pin 2 des Tyco-Steckers.

Bestellen Sie dazu einfach ein Micro-USB-OTG-Kabel (On-The-Go).

Beispiel:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
