ScanM16 USB

Scan16M è uno strumento di diagnostica e registrazione dati per centraline 15M, 15RC e 16M. Queste centraline sono state utilizzate sui modelli italiani dal 1997 al 2000: ST2/4, SSie e 916/996, a seconda dell'anno. Non posso testarlo su una P8 per mancanza di un veicolo di prova.

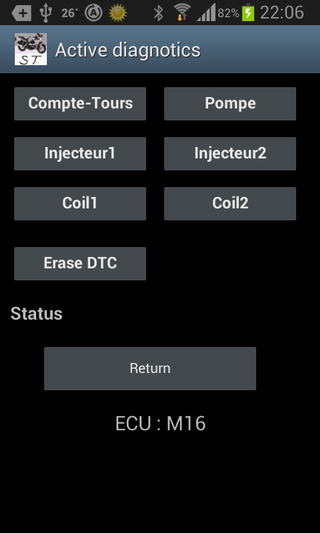

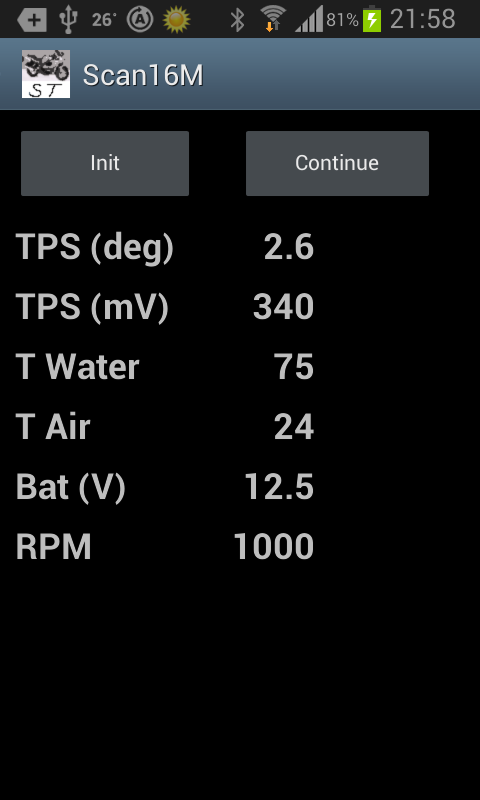

Scan16M consente di connettersi per leggere i dati dei sensori e i codici di errore, cancellare i codici di errore ed eseguire diagnosi attive.

Dalla versione 1.05, consente di salvare le misurazioni selezionate in formato CSV, quindi raggrupparle e convertirle in formato DIF, che può essere importato direttamente in LogWorks3 (@TM) di Innovate Motor.

È anche possibile connettersi tramite Bluetooth utilizzando un HC06 con una sonda lambda LC-LM.

Si noti che per stabilire la comunicazione con le centraline 15M e 16M, è necessario iniziare con l'accensione spenta (motore spento) e poi accenderla. Per la 15RC, l'accensione deve essere inserita prima dell'avvio o dello spegnimento del motore.

Il telefono/tablet deve essere compatibile con la funzione OTG-USB HOST (nel mio caso Samsung Galaxy SII e Tab 10"). Si noti che il Galaxy S5 Mini, ad esempio, non è compatibile.

L'interfaccia OBD-KKL si collega tramite una porta USB. Pertanto, è necessaria un'interfaccia utilizzabile anche con un PC e un modo per collegarsi alla porta diagnostica della centralina (connettore Tyco a 3 pin) e all'alimentazione a 12V della moto, con la massa comune sul pin 2 del connettore Tyco.

Per utilizzarlo, è sufficiente ordinare un cavo microUSB OTG [on-the-go].

Ad esempio:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
