ScanM16 USB

Scan16M — это диагностический и регистрирующий данные инструмент для ЭБУ 15M, 15RC и 16M. Эти ЭБУ использовались в итальянских моделях с 1997 по 2000 год: ST2/4, SSie и 916/996, в зависимости от года выпуска. Я не могу протестировать его на P8 из-за отсутствия тестового автомобиля.

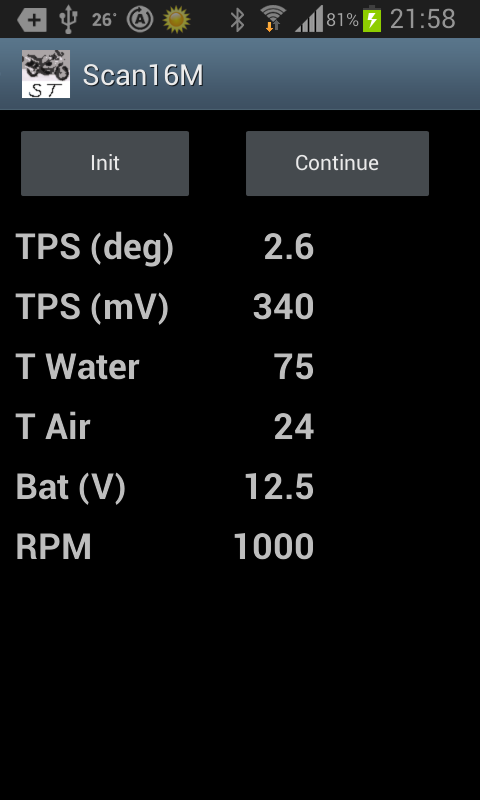

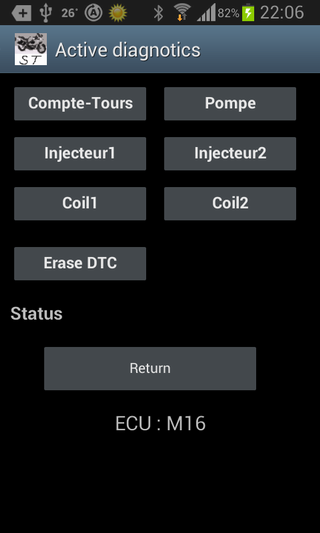

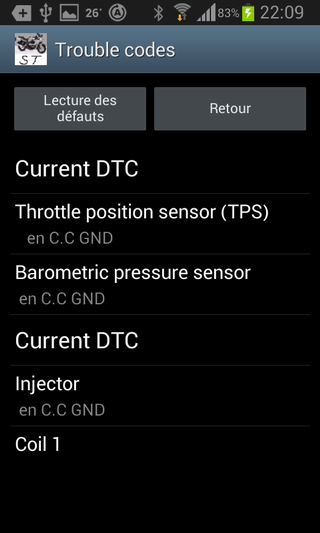

Scan16M позволяет считывать данные датчиков и коды неисправностей, сбрасывать коды неисправностей и запускать активную диагностику.

Начиная с версии 1.05, он позволяет сохранять выбранные измерения в формате CSV, затем группировать и преобразовывать их в формат DIF, который можно напрямую импортировать в Innovate Motor LogWorks3 (@TM).

Также возможно подключение через Bluetooth с использованием HC06 с лямбда-зондом LC-LM.

Обратите внимание, что для установления связи с ЭБУ 15M и 16M необходимо сначала выключить зажигание (двигатель выключен), а затем включить его. Для 15RC зажигание должно быть включено до запуска или остановки двигателя.

Телефон/планшет должен быть совместим с OTG-USB HOST (в моем случае это Samsung Galaxy SII и Tab 10”). Обратите внимание, что, например, S5 Mini несовместим.

Интерфейс OBD-KKL подключается через USB-порт. Поэтому вам нужен интерфейс, который также можно использовать с ПК, и способ подключения к диагностическому порту ЭБУ (3-контактный разъем Tyco) и к источнику питания 12 В мотоцикла, с общим заземлением на контакте 2 разъема Tyco.

Для использования просто закажите кабель microUSB OTG [on-the-go].

Например:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
