ScanM16 USB

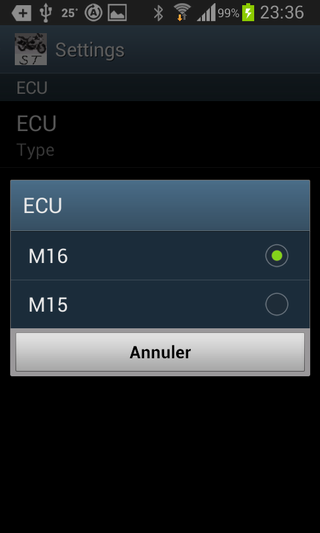

Scan16M은 15M, 15RC, 16M ECU용 진단 및 데이터 로깅 도구입니다. 이 ECU들은 1997년부터 2000년까지 생산된 이탈리아 모델(연식에 따라 ST2/4, SSie, 916/996)에 사용되었습니다. 테스트 차량이 없어 P8 모델에서는 테스트를 진행할 수 없습니다.

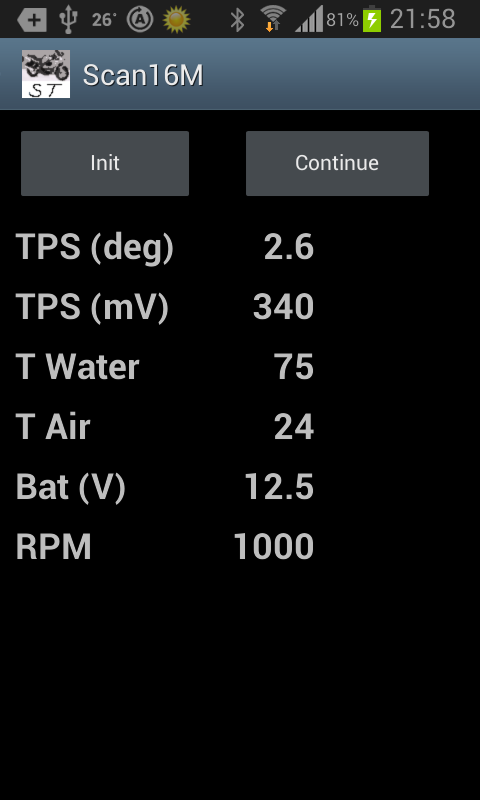

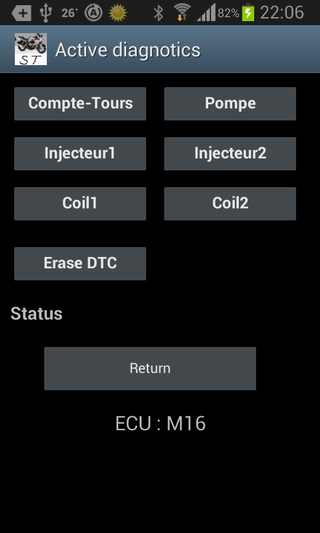

Scan16M을 사용하면 센서 데이터 및 고장 코드를 읽고, 고장 코드를 삭제하고, 능동 진단을 실행할 수 있습니다.

버전 1.05부터는 선택한 측정값을 CSV 형식으로 저장한 다음, 그룹화하여 DIF 형식으로 변환할 수 있으며, 이 DIF 형식은 Innovate Motor의 LogWorks3 (@TM)로 직접 가져올 수 있습니다.

또한 LC-LM 람다 센서가 장착된 HC06을 사용하여 블루투스로 연결할 수도 있습니다.

15M 및 16M ECU와 통신하려면 시동을 끈 상태(엔진 정지)에서 시작하여 시동을 켜야 합니다. 15RC의 경우, 엔진을 시동하거나 정지하기 전에 반드시 시동 스위치를 켜야 합니다.

휴대폰/태블릿은 OTG-USB HOST를 지원해야 합니다(제 경우에는 삼성 갤럭시 SII와 탭 10"). 예를 들어 갤럭시 S5 미니는 호환되지 않습니다.

OBD-KKL 인터페이스는 USB 포트를 통해 연결됩니다. 따라서 PC에서도 사용할 수 있는 인터페이스와 ECU의 진단 포트(Tyco 3핀 커넥터) 및 오토바이의 12V 전원 공급 장치에 연결할 수 있는 방법이 필요하며, Tyco 커넥터의 2번 핀에 공통 접지를 연결해야 합니다.

사용하려면 microUSB OTG 케이블을 주문하면 됩니다.

예시:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
