À propos de ScanM16 USB

Outil de diagnostic/Datalog pour Marelli 16M, 15M et 15RC.

Scan16M est un outil de diag et de datalog pour les ECU 15M, 15RC et 16M. Ils équipent les modèles d'Italiennes de 1997 à 2000: ST2/4, SSie, 916/996 suivant les années. Je ne peux pas tester sur P8 faute de véhicule de test.

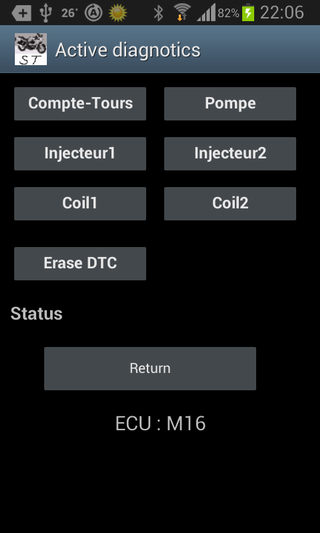

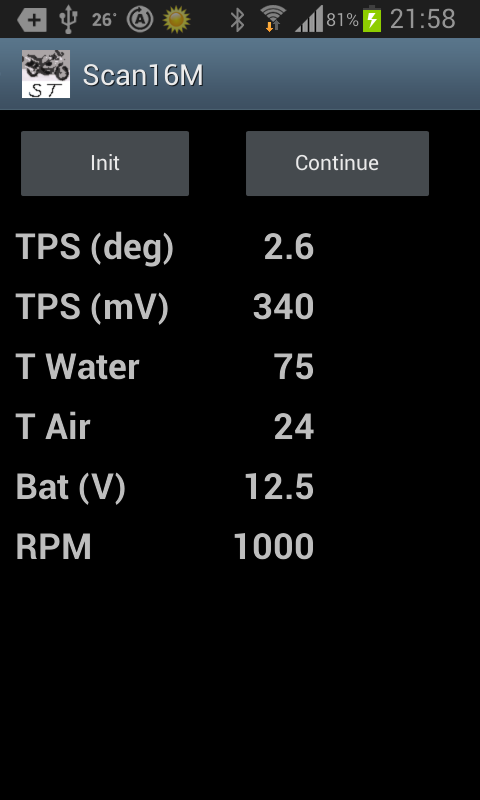

Scan16M permet de se connecter pour lire les capteurs et les défauts, les effacer et lancer des diags actifs.

Depuis la version 1.05, il permet d'enregistrer les mesures sélectionnées au format CSV puis de les grouper et convertir au format DIF directement importables dans LogWorks3 de Innovate Motor (@TM).

Il est aussi possible de connecter par Bluetooth via un HC06 avec un Lambda Sensor LC-LM.

Il faut savoir que pour établir une communication avec les ECU 15M et 16M, il faut partir de contact coupé, donc moteur arrêté puis mettre le contact. Pour le 15RC, le contact doit être mise avant moteur en marche ou non.

Il faut que le téléphone/tablette soit OTG-USB HOST (Samsung Galaxy SII et TAB10" pour ma part). Attention le S5 Mini, par exemple, n'est pas compatible.

L'interface OBD-KKL se connecte par un port USB. il faut donc une interface qui pourra aussi servir sur PC et de quoi se raccorder à la prise diag de l'ECU (Tyco 3 points) et au 12V de la moto, masse commune au point 2 de la prise Tyco.

Pour l'utiliser il suffit de commander un Câble microUSB OTG [on-the-go], ça se trouve pour 3 à 5 euros.

par exemple:

http://www.fnac.com/mp19850288/Cable-usb-femelle-vers-micro-usb-OTG-pour-smartphones-tablette/w-4
