Комбинационные устройства

La aplicación es una herramienta de aprendizaje de computadora diseñado para explorar diagramas de bloques típicos de notación gráfica condicionales, los principios de funcionamiento de los dispositivos digitales, como combinación, así como los estudios de su trabajo en modo estático. La aplicación puede ser útil para los profesores de las escuelas técnicas, estudiantes de los circuitos digitales, así como para los que quieren a la libre aprender los fundamentos de la electrónica digital.

La aplicación cubre una amplia gama de dispositivos de combinación, que van desde puertas simples a unidades funcionales complejos. Un total de 15 unidades vendidas, que incluyen:

- Disjunctors

- Conjunctor

- Inversor

- Artículo Schaeffer

- Artículo Pierce

- Un EXCLUSIVA-O

- Un elemento de forma compleja (YO-NO)

- Elemento Buffer con la salida de tres estados

- Encoder

- Decoder

- Multiplexor

- Demultiplexor

- Comparador digital

- Un medio sumador

- Un sumador de un bit

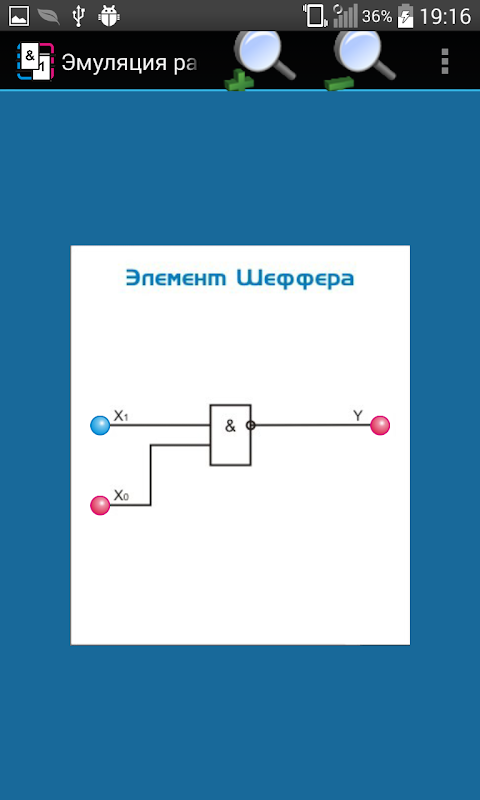

La base de la aplicación del modelo de programa - el emulador. Emulación permite demostrar el funcionamiento del dispositivo utilizando un algoritmo seleccionado elementos de la interfaz interactivas, que incluyen indicadores de señales de entrada y de salida signalov.Lyuboe cambiar junto a la entrada de los dispositivos de combinación conduce a un cambio en su señal de salida. A su vez, cualquier cambio en la entrada de señal suficiente para tocar la pantalla.

Tocar cualquier dispositivo de entrada implica el cambio de los valores de la señal de entrada a la otra: una unidad se reemplaza por un cero lógico y viceversa. Viendo los valores de las variables de entrada lógico y dispositivo de salida es un indicador de color: azul LED corresponde a un 0 lógico, rojo - 1 lógico, y gris - una salida de estado de alta impedancia.

Cuando se utiliza el emulador es posible aumentar o disminuir el tamaño de la imagen, así como familiarizarse con el diagrama de bloques típico o una breve información teórica sobre el dispositivo seleccionado.
