Последовательностные узлы

La aplicación es una herramienta de aprendizaje de computadora diseñado como una ayuda adicional para la enseñanza utilizado en el estudio de la sección "dispositivos lógicos secuenciales" curso "Fundamentos de la tecnología digital".

La aplicación está diseñada con el fin de estudiar y clasificar los dispositivos digitales de tipo secuencial, los principios de su funcionamiento, símbolos gráficos convencionales, tablas de verdad, las señales de entrada y de salida, así como el trabajo de investigación de unidades secuenciales en modo estático. Puede ser útil a los profesores de las universidades técnicas, los estudiantes de los circuitos digitales, así como para aquellos que quieren auto aprender los fundamentos de la electrónica digital.

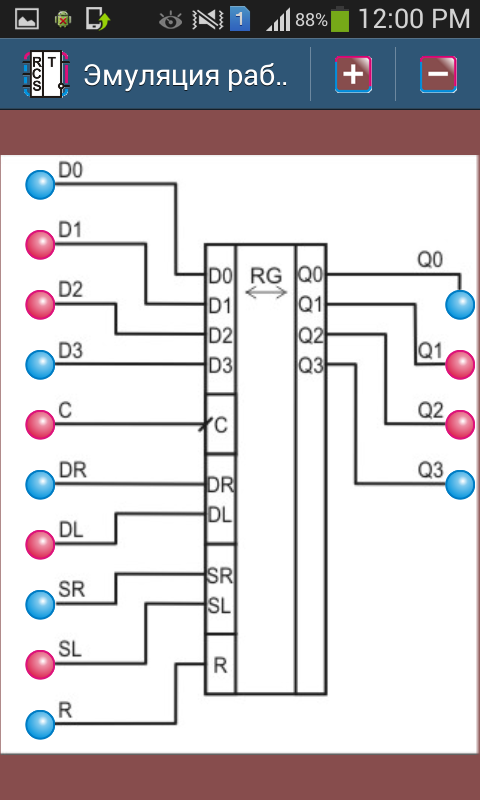

La aplicación cubre los principales tipos de dispositivos secuenciales. Estos incluyen una variedad de elementos de activación, registros y contadores de diversas modificaciones. Una característica distintiva de todos estos dispositivos es la disponibilidad de la memoria, que permite el almacenamiento de la situación actual. Esto permite el uso de tales dispositivos para el almacenamiento a corto plazo de bits individuales de información pequeñas cantidades de palabras de código, la aplicación de estos cambios simples, como el giro a la derecha ni a los incrementos o decrementos izquierda. Un total de 42 dispositivos son considerados, la mayoría de los cuales (30) constituyen los factores desencadenantes. Entre ellos, síncrono, asíncrono, de una sola etapa y de dos etapas RS, D, T y flip-flops JK con entradas directas e inversas, con un control estático y dinámico. Además, tratada y registros de desplazamiento en paralelo, de suma, resta y contadores reversibles y divisores de frecuencia.

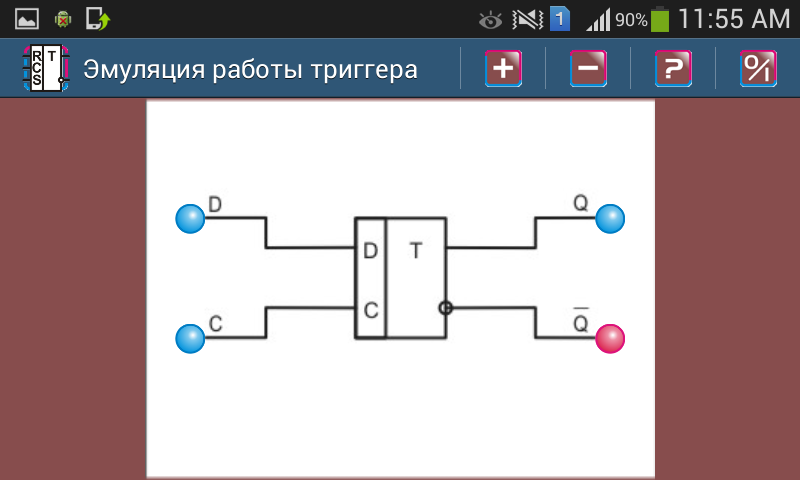

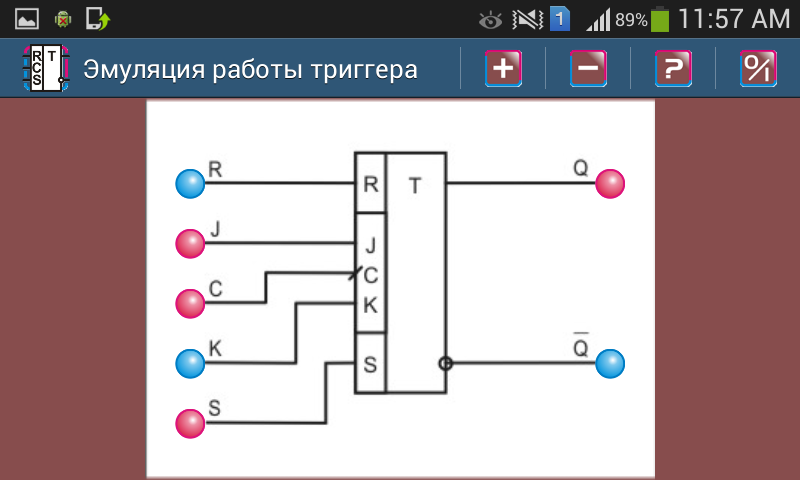

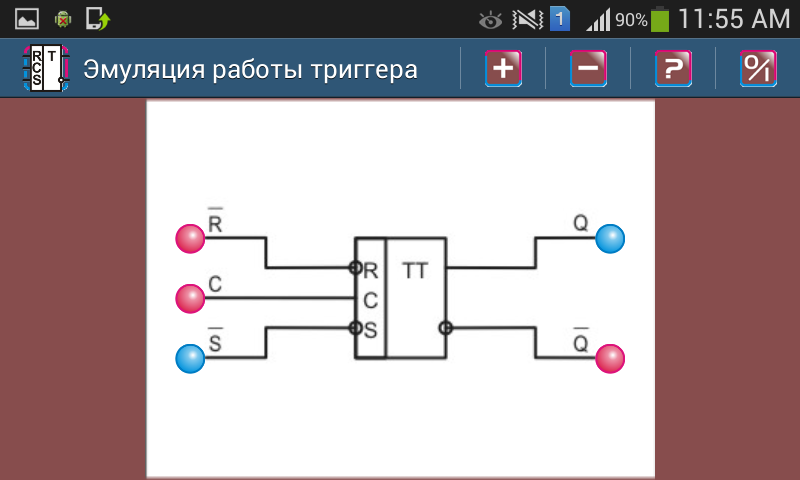

La base del modelo de programación de aplicaciones - emulador. Emulación permite que el algoritmo para demostrar el funcionamiento del dispositivo seleccionado con la ayuda de elementos de la interfaz interactivas, que incluyen indicadores de señales de entrada y de salida.

Las señales de salida del dispositivo secuencial dependen no sólo del estado en que se encuentra el dispositivo, sino también de una pluralidad de señales en sus entradas. A su vez, cualquier cambio en la entrada de señal suficiente como para tocar la pantalla.

Al tocar cualquiera de las entradas del dispositivo implica un cambio de valores de la señal de entrada al contrario: un cero lógico se sustituye por una unidad y viceversa. Muestra los valores de las variables lógicas en el dispositivo de entrada y de salida se realiza LED de color: el color azul del indicador corresponde a un 0 lógico, rojo - un 1 lógico, y gris - una salida de estado de alta impedancia.

Además del trabajo de simulación en el anexo para cada uno de los dispositivos que se examinan son una breve información teórica, incluyendo las definiciones básicas, asignación de pines y descripción del funcionamiento del algoritmo, así como la tabla de verdad que describe el funcionamiento del dispositivo de manera formalizada.

La aplicación es una continuación lógica de mi investigación anterior: "dispositivos de combinación" y "esquemas Diseñador PDNF."
