ForgeTherm

ForgeTherm dikembangkan untuk Tantangan Pengembangan Aplikasi Teledyne FLIR. ForgeTherm adalah Aplikasi yang Disetujui Teledyne FLIR.

Penting: Anda harus memiliki perangkat FLIR ONE Pro untuk menjalankan aplikasi ini.

FLIR ONE Pro dapat mendeteksi rentang suhu -20°C hingga 400 °C, (-4°F hingga 752°F).

Penempaan panas adalah jenis proses pembentukan logam di mana benda kerja dideformasi pada suhu di atas suhu rekristalisasi material, mis. pada 1200 °C untuk baja, 550 °C untuk aluminium, dan dibentuk di antara dua komponen baja, bernama cetakan tempa atas dan bawah, yang memiliki bentuk negatif dari bagian akhir. Die ini dipasang pada mesin press yang bekerja pada kecepatan tinggi (0,1m/s hingga 2m/s) dan laju (5 – 30 pukulan/mnt).

Salah satu faktor kunci yang mempengaruhi kinerja proses produksi ini adalah umur cetakan tempa. Cetakan tempa perlu diganti dengan yang baru jika permukaan cetakan rusak karena keausan, deformasi plastis atau retak. Selama perubahan die, tekan akan dihentikan dan ini akan menyebabkan pengurangan efisiensi proses dan peningkatan biaya/bagian. Selain itu, biaya tambahan akan meningkat karena pembuatan die set baru dan perbaikan yang rusak, jika memungkinkan.

Suhu mati memiliki peran penting dalam kinerja dan kehidupan. Tiga mode kegagalan die yang disebutkan di atas menjadi lebih parah jika suhu die tidak dapat dijaga antara 150 ° C dan 300 ° C. Pada suhu die yang lebih rendah, ada risiko tinggi kejutan termal dan pembentukan retak. Ketika suhu die, bahkan di area lokal, melampaui 300 °C, kekuatan luluh dan keausan material die akan mulai turun drastis.

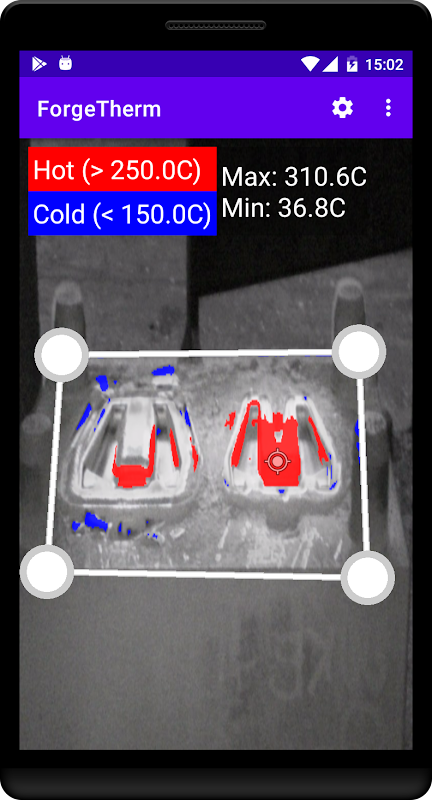

Fungsi utama ForgeTherm adalah untuk memantau distribusi suhu pada cetakan tempa panas dalam area tertentu yang diinginkan (AoI) dengan menggunakan kamera FLIR ONE Pro. Cetakan tempa secara kasar memiliki bentuk prismatik dan hanya ada satu permukaan aktif (permukaan yang bersentuhan dengan benda kerja panas) pada cetakan atas dan bawah.
