ForgeTherm

ForgeTherm được phát triển cho Thử thách phát triển ứng dụng Teledyne FLIR. ForgeTherm là một Ứng dụng đã được Teledyne FLIR phê duyệt.

Quan trọng: Bạn sẽ cần có thiết bị FLIR ONE Pro để ứng dụng này chạy.

FLIR ONE Pro có thể phát hiện phạm vi nhiệt độ -20 ° C đến 400 ° C, (-4 ° F đến 752 ° F).

Rèn nóng là một loại quá trình tạo hình kim loại trong đó phôi bị biến dạng ở nhiệt độ trên nhiệt độ kết tinh lại của vật liệu, ví dụ: ở 1200 ° C đối với thép, 550 ° C đối với nhôm, và được hình thành giữa hai thành phần thép, được đặt tên là khuôn rèn trên và dưới, có hình dạng âm của phần cuối cùng. Các khuôn này được gắn trên một máy ép đang làm việc với tốc độ cao (0,1m / s đến 2m / s) và tốc độ (5 - 30 sải / phút).

Một trong những yếu tố quan trọng ảnh hưởng đến hiệu suất của quá trình sản xuất này là tuổi thọ của khuôn rèn. Khuôn rèn cần được thay thế bằng khuôn mới nếu bề mặt khuôn bị hỏng do mòn, biến dạng dẻo hoặc nứt. Trong quá trình thay khuôn, quá trình ép sẽ bị dừng và điều này sẽ dẫn đến giảm hiệu suất của quy trình và tăng chi phí / bộ phận. Thêm vào đó, chi phí bổ sung sẽ tăng do sản xuất bộ khuôn mới và sửa chữa bộ phận bị hư hỏng, nếu có thể.

Nhiệt độ của khuôn có một vai trò quan trọng trong hoạt động và tuổi thọ của khuôn. Ba chế độ hỏng hóc được đề cập ở trên trở nên nghiêm trọng hơn nếu không thể giữ nhiệt độ khuôn từ 150 ° C đến 300 ° C. Ở nhiệt độ khuôn thấp hơn, có nguy cơ cao bị sốc nhiệt và hình thành vết nứt. Khi nhiệt độ khuôn, ngay cả ở một khu vực địa phương, vượt quá 300 ° C, năng suất và độ bền của vật liệu khuôn sẽ bắt đầu giảm đáng kể.

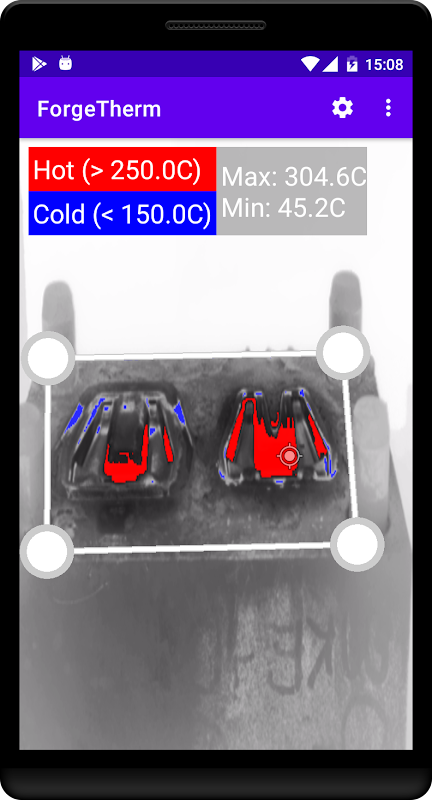

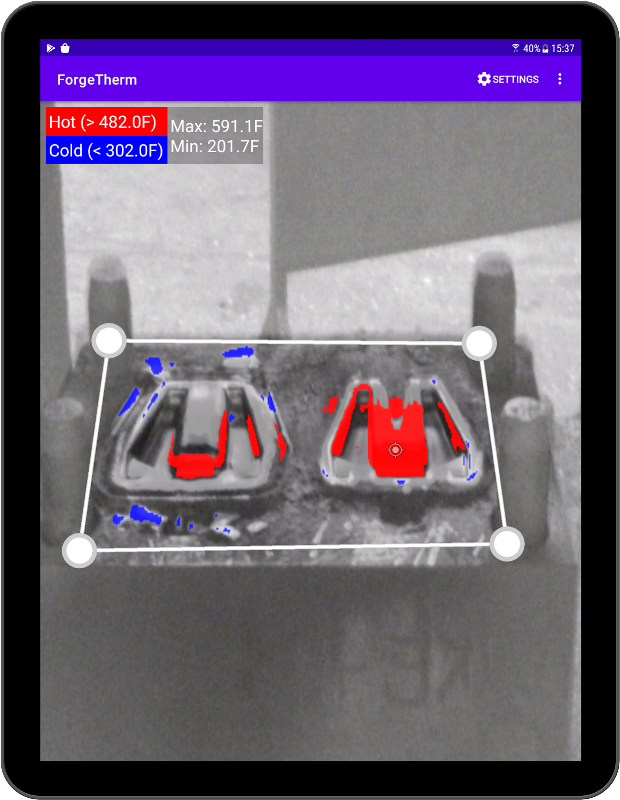

Chức năng chính của ForgeTherm sẽ là giám sát sự phân bố nhiệt độ trên khuôn rèn nóng trong một khu vực quan tâm xác định (AoI) bằng cách sử dụng máy ảnh FLIR ONE Pro. Khuôn rèn gần như có hình dạng lăng trụ và chỉ có một bề mặt hoạt động (bề mặt tiếp xúc với phôi nóng) trên khuôn trên và dưới.
