ForgeTherm

ForgeTherm ตรวจสอบอุณหภูมิบนแม่พิมพ์ขึ้นรูปด้วยความร้อนด้วยกล้อง FLIR ONE Pro

ForgeTherm ได้รับการพัฒนาสำหรับ Teledyne FLIR App Development Challenge ForgeTherm เป็นแอปพลิเคชันที่ได้รับอนุมัติจาก Teledyne FLIR

สำคัญ: คุณจะต้องมีอุปกรณ์ FLIR ONE Pro เพื่อให้แอปนี้ทำงาน

FLIR ONE Pro สามารถตรวจจับช่วงอุณหภูมิ -20 °C ถึง 400 °C, (-4 °F ถึง 752 °F)

การตีขึ้นรูปร้อนเป็นกระบวนการขึ้นรูปโลหะประเภทหนึ่งที่ชิ้นงานถูกเปลี่ยนรูปที่อุณหภูมิสูงกว่าอุณหภูมิการตกผลึกใหม่ของวัสดุ เช่น ที่อุณหภูมิ 1200 องศาเซลเซียส สำหรับเหล็กกล้า 550 องศาเซลเซียส สำหรับอะลูมิเนียม และขึ้นรูประหว่างส่วนประกอบเหล็ก 2 ชิ้น เรียกว่า แม่พิมพ์ขึ้นรูปบนและล่าง ซึ่งมีรูปร่างเป็นลบของส่วนสุดท้าย ดายเหล่านี้ติดตั้งบนแท่นพิมพ์ที่ทำงานด้วยความเร็วสูง (0.1 ม./วินาที ถึง 2 ม./วินาที) และอัตรา (5 – 30 จังหวะ/นาที)

ปัจจัยสำคัญประการหนึ่งที่ส่งผลต่อประสิทธิภาพของกระบวนการผลิตนี้คืออายุการตีขึ้นรูป จำเป็นต้องเปลี่ยนแม่พิมพ์สำหรับการตีขึ้นรูปใหม่หากพื้นผิวของแม่พิมพ์ได้รับความเสียหายเนื่องจากการสึกหรอ การเสียรูปของพลาสติกหรือรอยแตก ในระหว่างการเปลี่ยนแม่พิมพ์ การกดจะหยุดลง ซึ่งจะทำให้ประสิทธิภาพของกระบวนการลดลง และเพิ่มต้นทุน/ชิ้นส่วน นอกจากนั้น ค่าใช้จ่ายเพิ่มเติมจะเพิ่มขึ้นเนื่องจากการผลิตชุดแม่พิมพ์ใหม่และการซ่อมแซมชิ้นส่วนที่เสียหาย หากเป็นไปได้

อุณหภูมิของแม่พิมพ์มีบทบาทสำคัญในประสิทธิภาพและอายุการใช้งาน โหมดความล้มเหลวของแม่พิมพ์สามโหมดที่กล่าวถึงข้างต้นจะรุนแรงขึ้นหากไม่สามารถรักษาอุณหภูมิของแม่พิมพ์ได้ระหว่าง 150 ° C ถึง 300 ° C ที่อุณหภูมิของแม่พิมพ์ที่ต่ำกว่า มีความเสี่ยงสูงที่จะเกิดการช็อกจากความร้อนและการเกิดรอยแตก เมื่ออุณหภูมิของแม่พิมพ์ แม้จะอยู่ในพื้นที่ สูงกว่า 300 องศาเซลเซียส ผลผลิตและความแข็งแรงในการสึกหรอของวัสดุแม่พิมพ์จะเริ่มลดลงอย่างมาก

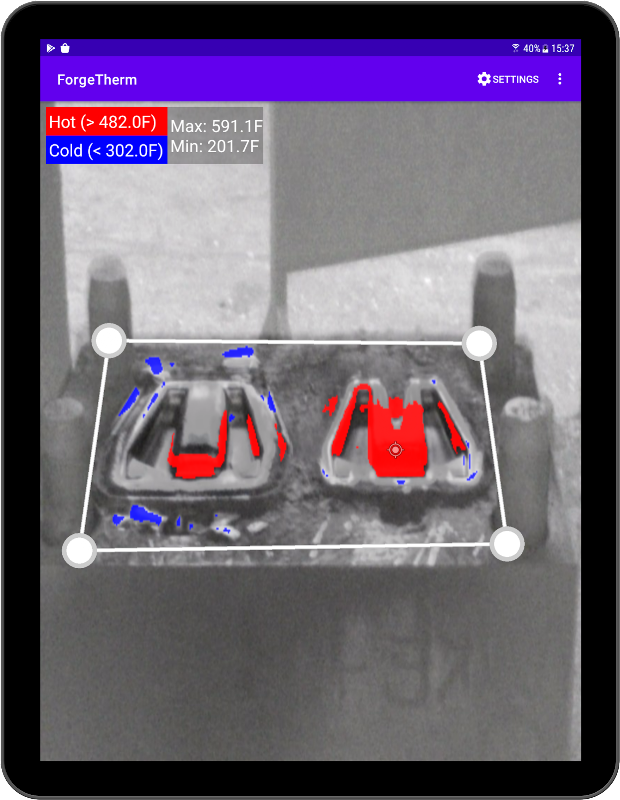

หน้าที่หลักของ ForgeTherm คือการตรวจสอบการกระจายของอุณหภูมิบนแม่พิมพ์ขึ้นรูปร้อนภายในพื้นที่ที่กำหนดที่น่าสนใจ (AoI) โดยใช้กล้อง FLIR ONE Pro การตีขึ้นรูปจะมีรูปร่างเป็นแท่งปริซึมและมีพื้นผิวที่ทำงานอยู่เพียงผิวเดียว (พื้นผิวที่สัมผัสกับชิ้นงานที่ร้อน) บนแม่พิมพ์บนและล่าง
