ForgeTherm

تم تطوير ForgeTherm لتحدي تطوير تطبيق Teledyne FLIR. ForgeTherm هو تطبيق معتمد من Teledyne FLIR.

هام: سوف تحتاج إلى جهاز FLIR ONE Pro لتشغيل هذا التطبيق.

يستطيع FLIR ONE تحديد نطاق درجة الحرارة من -20 درجة مئوية إلى 400 درجة مئوية (-4 درجة فهرنهايت إلى 752 درجة فهرنهايت).

التطريق الساخن هو نوع من عمليات تشكيل المعدن حيث يتم تشويه قطعة العمل عند درجة حرارة أعلى من درجة حرارة إعادة التبلور للمادة ، على سبيل المثال عند 1200 درجة مئوية للصلب ، و 550 درجة مئوية للألمنيوم ، وتتكون بين مكونين من الصلب ، يسمى قالب التشكيل العلوي والسفلي ، والذي له الشكل السلبي للجزء الأخير. يتم تركيب هذه القوالب على مكبس يعمل بسرعة عالية (0.1 م / ث إلى 2 م / ث) ومعدل (5 - 30 ضربة / دقيقة).

أحد العوامل الرئيسية التي تؤثر على أداء عملية الإنتاج هذه هو العمر الافتراضي لقالب الحدادة. يجب استبدال قالب الحدادة بآخر جديد في حالة تلف سطح القالب بسبب التآكل أو تشوه البلاستيك أو التشققات. أثناء تغيير القالب ، سيتم إيقاف الضغط وهذا سيؤدي إلى تقليل كفاءة العملية وزيادة التكلفة / الجزء. بالإضافة إلى ذلك ، سترتفع التكلفة الإضافية بسبب تصنيع مجموعات قوالب جديدة وإصلاح المجموعات التالفة ، إذا أمكن.

تلعب درجة حرارة القالب دورًا مهمًا في أدائه وحياته. تصبح أوضاع فشل القوالب الثلاثة المذكورة أعلاه أكثر شدة إذا تعذر الحفاظ على درجة حرارة القالب بين 150 درجة مئوية و 300 درجة مئوية. عند انخفاض درجة حرارة القالب ، هناك مخاطر عالية لحدوث صدمة حرارية وتشكيل صدع. عندما تتجاوز درجة حرارة القالب ، حتى في منطقة محلية ، 300 درجة مئوية ، سيبدأ العائد وقوة التآكل من مادة القالب في الانخفاض بشكل كبير.

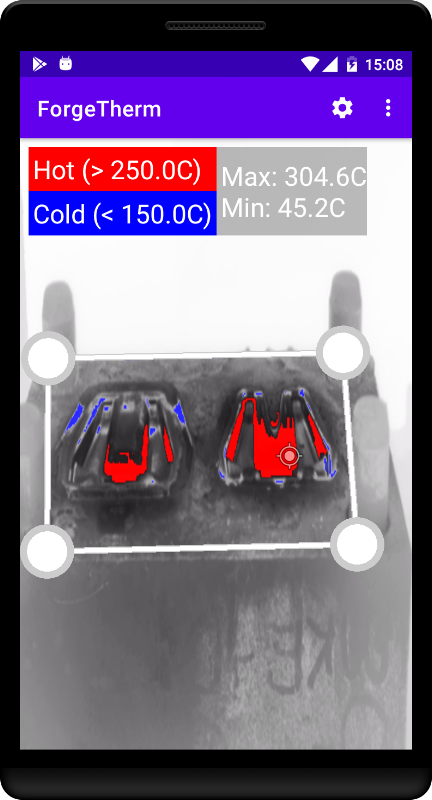

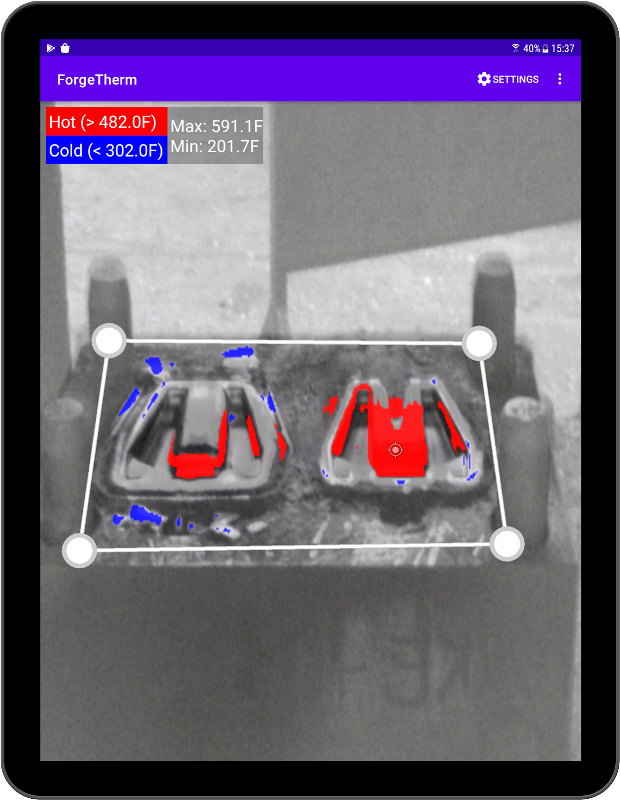

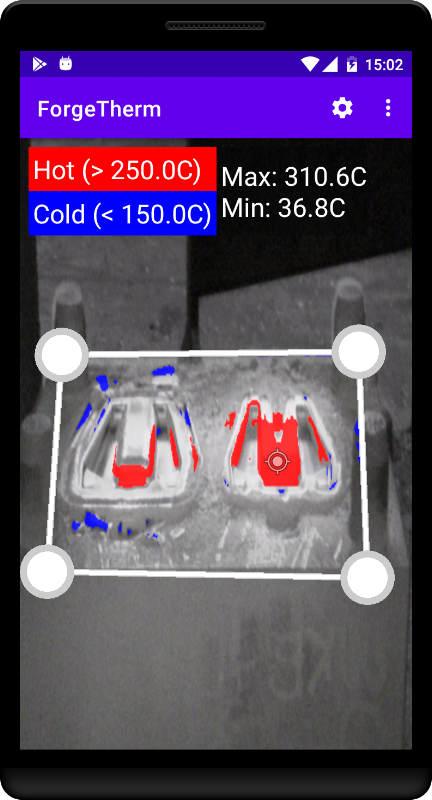

ستكون الوظيفة الرئيسية لـ ForgeTherm هي مراقبة توزيع درجة الحرارة على قالب تزوير ساخن داخل منطقة اهتمام محددة (AoI) باستخدام كاميرا FLIR ONE Pro. قوالب التزوير تقريبًا لها شكل موشوري ولا يوجد سوى سطح نشط واحد (سطح يتلامس مع قطعة العمل الساخنة) على القالب العلوي والسفلي.
