ForgeTherm

ForgeTherm è sviluppato per Teledyne FLIR App Development Challenge. ForgeTherm è un'applicazione approvata da Teledyne FLIR.

Importante: per eseguire questa app dovrai disporre di un dispositivo FLIR ONE Pro. FLIR ONE Pro è in grado di rilevare l'intervallo di temperatura da -20°C a 400°C (da -4°F a 752°F).

La forgiatura a caldo è un tipo di processo di formatura dei metalli in cui il pezzo viene deformato a una temperatura superiore alla temperatura di ricristallizzazione del materiale, ad es. a 1200°C per l'acciaio, 550°C per l'alluminio, e formato tra due componenti in acciaio, denominato stampo di forgiatura superiore ed inferiore, che presenta la forma negativa della parte finale. Questi stampi sono montati su una pressa che lavora ad alta velocità (da 0,1 m/s a 2 m/s) e velocità (5 – 30 colpi/min).

Uno dei fattori chiave che influenzano le prestazioni di questo processo produttivo è la durata dello stampo di forgiatura. Uno stampo di forgiatura deve essere sostituito con uno nuovo se la superficie dello stampo è danneggiata a causa di usura, deformazione plastica o crepe. Durante il cambio stampo, la pressa verrà fermata e ciò comporterà una riduzione dell'efficienza del processo e un aumento del costo/pezzo. In aggiunta a ciò, il costo aggiuntivo aumenterà a causa della produzione di nuovi set di stampi e, se possibile, della riparazione di quelli danneggiati.

La temperatura del dado ha un ruolo cruciale nelle sue prestazioni e durata. Le tre modalità di guasto sopra menzionate diventano più gravi se la temperatura dello stampo non può essere mantenuta tra 150°C e 300°C. A una temperatura dello stampo più bassa, vi è un alto rischio di shock termico e formazione di cricche. Quando la temperatura dello stampo, anche in un'area locale, supera i 300°C, lo snervamento e la resistenza all'usura del materiale dello stampo inizieranno a diminuire drasticamente.

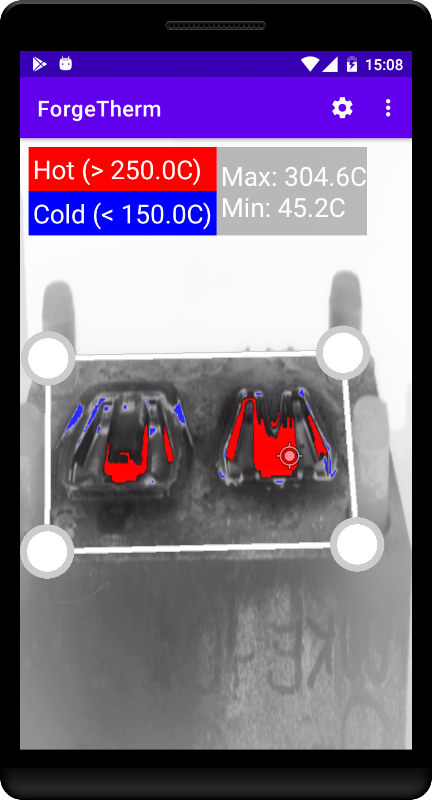

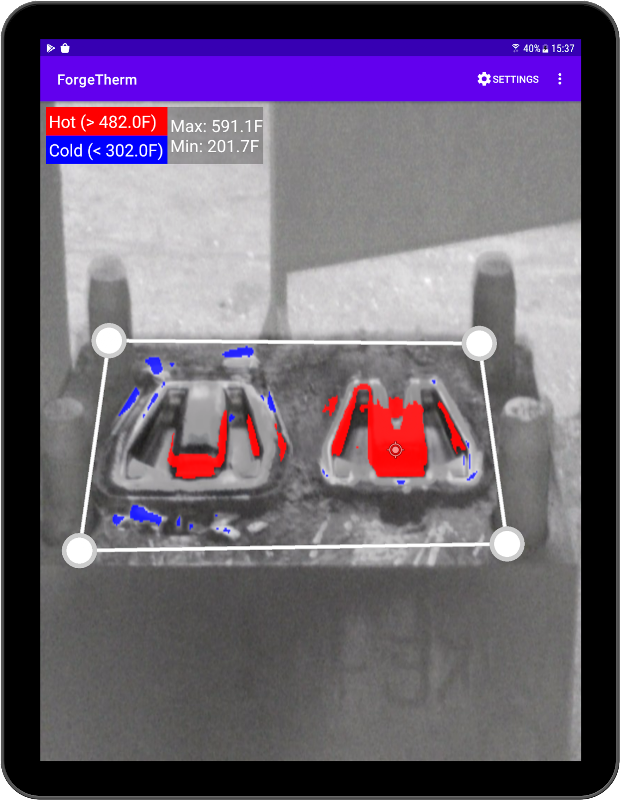

La funzione principale del ForgeTherm sarà il monitoraggio della distribuzione della temperatura su uno stampo per forgiatura a caldo all'interno di un'area di interesse definita (AoI) utilizzando una fotocamera FLIR ONE Pro. Gli stampi di forgiatura hanno approssimativamente una forma prismatica e c'è solo una superficie attiva (superficie che entra in contatto con il pezzo caldo) sullo stampo superiore e inferiore.
