ForgeTherm

ForgeTherm est développé pour Teledyne FLIR App Development Challenge. ForgeTherm est une application approuvée par Teledyne FLIR.

Important : vous aurez besoin d'un appareil FLIR ONE Pro pour que cette application fonctionne.

FLIR ONE Pro peut détecter une plage de température de -20 °C à 400 °C (-4 °F à 752 °F).

Le forgeage à chaud est un type de processus de formage des métaux dans lequel la pièce est déformée à une température supérieure à la température de recristallisation du matériau, par ex. à 1200°C pour l'acier, 550°C pour l'aluminium, et formé entre deux composants en acier, nommés matrice de forgeage supérieure et inférieure, qui a la forme négative de la pièce finale. Ces matrices sont montées sur une presse qui travaille à une vitesse (0,1 m/s à 2 m/s) et cadence (5 à 30 coups/min) élevées.

L'un des facteurs clés affectant les performances de ce processus de production est la durée de vie de la matrice de forgeage. Une matrice de forgeage doit être remplacée par une nouvelle si la surface de la matrice est endommagée en raison de l'usure, d'une déformation plastique ou de fissures. Pendant le changement de matrice, la presse sera arrêtée, ce qui entraînera une réduction de l'efficacité du processus et une augmentation du coût/pièce. En plus de cela, des coûts supplémentaires augmenteront en raison de la fabrication de nouveaux jeux de matrices et de la réparation de ceux qui sont endommagés, si possible.

La température de la matrice a un rôle crucial dans ses performances et sa durée de vie. Les trois modes de défaillance de matrice mentionnés ci-dessus deviennent plus graves si la température de la matrice ne peut pas être maintenue entre 150°C et 300°C. À une température de matrice inférieure, il existe un risque élevé de choc thermique et de formation de fissures. Lorsque la température de la matrice, même dans une zone locale, dépasse 300°C, le rendement et la résistance à l'usure du matériau de la matrice commenceront à chuter de façon spectaculaire.

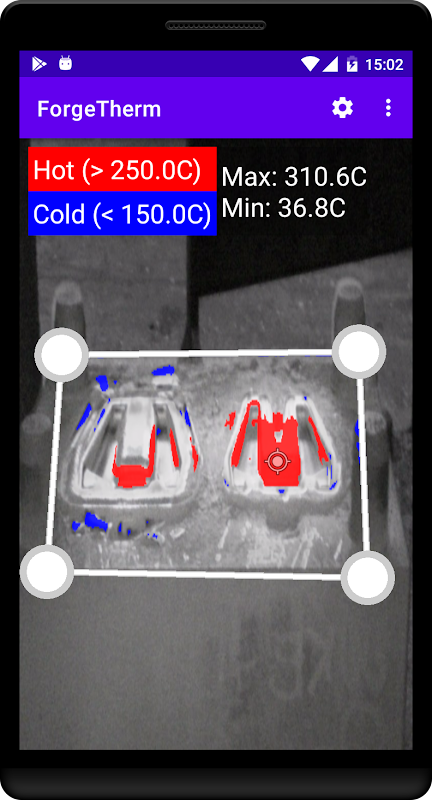

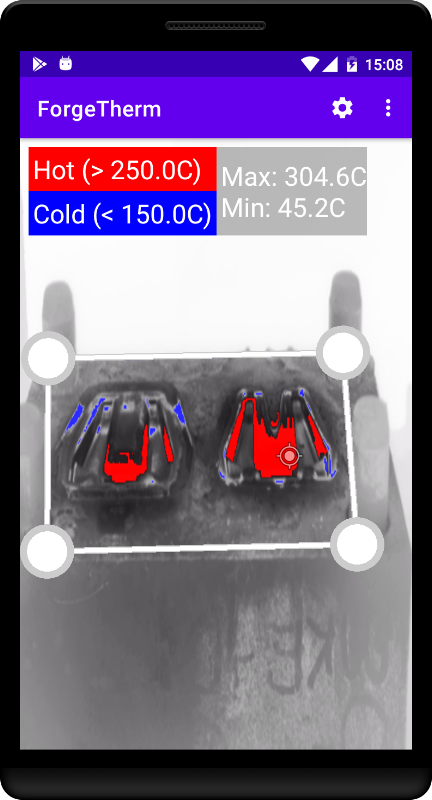

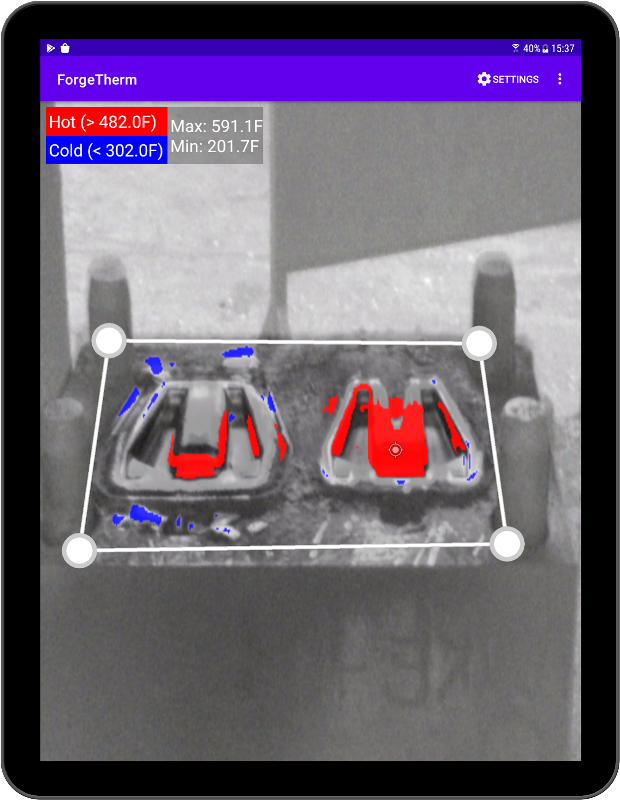

La fonction principale de ForgeTherm sera de surveiller la répartition de la température sur une matrice de forgeage à chaud dans une zone d'intérêt (AoI) définie à l'aide d'une caméra FLIR ONE Pro. Les matrices de forgeage ont à peu près une forme prismatique et il n'y a qu'une seule surface active (surface qui entre en contact avec la pièce chaude) sur la matrice supérieure et inférieure.
