ForgeTherm

ForgeTherm está desarrollado para Teledyne FLIR App Development Challenge. ForgeTherm es una aplicación aprobada por Teledyne FLIR.

Importante: deberá tener un dispositivo FLIR ONE Pro para ejecutar esta aplicación. FLIR ONE Pro puede detectar un rango de temperatura de -20 °C a 400 °C (-4 °F a 752 °F).

La forja en caliente es un tipo de proceso de formación de metales en el que la pieza de trabajo se deforma a una temperatura superior a la temperatura de recristalización del material, p. a 1200°C para acero, 550°C para aluminio, y formado entre dos componentes de acero, denominados matriz de forja superior e inferior, que tiene la forma negativa de la pieza final. Estos troqueles están montados en una prensa que trabaja a alta velocidad (0,1 m/s a 2 m/s) y velocidad (5 a 30 golpes/min).

Uno de los factores clave que afectan el rendimiento de este proceso de producción es la vida útil del troquel de forja. Una matriz de forja debe reemplazarse por una nueva si la superficie de la matriz está dañada debido al desgaste, la deformación plástica o las grietas. Durante el cambio de troquel, la prensa se detendrá y esto conducirá a una reducción de la eficiencia del proceso y un aumento del costo/pieza. Además de eso, aumentará el costo adicional debido a la fabricación de nuevos juegos de troqueles y la reparación de los dañados, si es posible.

La temperatura del troquel tiene un papel crucial en su rendimiento y vida. Los tres modos de falla del troquel mencionados anteriormente se vuelven más severos si la temperatura del troquel no se puede mantener entre 150°C y 300°C. A una temperatura de matriz más baja, existe un alto riesgo de choque térmico y formación de grietas. Cuando la temperatura del troquel, incluso en un área local, supera los 300 °C, la resistencia al desgaste y al rendimiento del material del troquel comenzará a disminuir drásticamente.

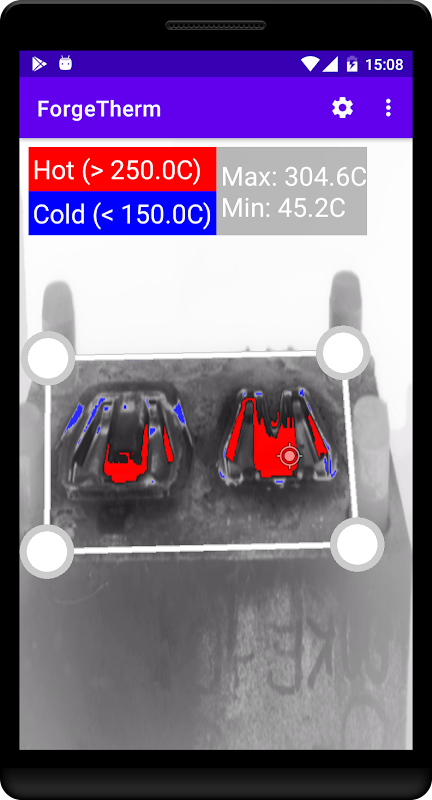

La función principal del ForgeTherm será monitorear la distribución de temperatura en una matriz de forja en caliente dentro de un área de interés (AoI) definida mediante el uso de una cámara FLIR ONE Pro. Los troqueles de forja tienen aproximadamente una forma prismática y solo hay una superficie activa (superficie que entra en contacto con la pieza de trabajo caliente) en el troquel superior e inferior.
