ForgeTherm

ForgeTherm monitoruje temperatury na matrycy do kucia na gorąco za pomocą kamery FLIR ONE Pro.

ForgeTherm został opracowany dla Teledyne FLIR App Development Challenge. ForgeTherm jest aplikacją zatwierdzoną przez Teledyne FLIR.

Ważne: Aby ta aplikacja działała, musisz mieć urządzenie FLIR ONE Pro.

FLIR ONE Pro może wykrywać temperatury w zakresie od -20°C do 400°C (od -4°F do 752°F).

Kucie na gorąco to rodzaj procesu formowania metalu, w którym przedmiot obrabiany jest odkształcany w temperaturze wyższej od temperatury rekrystalizacji materiału, m.in. w temperaturze 1200°C dla stali, 550°C dla aluminium, oraz uformowane pomiędzy dwoma elementami stalowymi, nazwanymi górną i dolną matrycą kuźniczą, która ma kształt negatywowy końcowej części. Matryce te są montowane na prasie, która pracuje z dużą prędkością (0,1 m/s do 2 m/s) i szybkością (5 – 30 suwów/min).

Jednym z kluczowych czynników wpływających na wydajność tego procesu produkcyjnego jest żywotność matrycy kuźniczej. Matryca kuźnicza musi zostać wymieniona na nową, jeśli powierzchnia matrycy jest uszkodzona w wyniku zużycia, odkształceń plastycznych lub pęknięć. Podczas wymiany matryc prasa zostanie zatrzymana, co doprowadzi do zmniejszenia wydajności procesu i wzrostu kosztu/części. Oprócz tego wzrosną dodatkowe koszty związane z produkcją nowych zestawów matryc i naprawą uszkodzonych, jeśli to możliwe.

Temperatura matrycy ma decydujący wpływ na jej wydajność i żywotność. Wyżej wymienione trzy tryby uszkodzenia matrycy stają się bardziej dotkliwe, jeśli temperatura matrycy nie może być utrzymywana między 150°C a 300°C. Przy niższej temperaturze matrycy istnieje duże ryzyko szoku termicznego i powstawania pęknięć. Kiedy temperatura matrycy, nawet lokalnie, przekroczy 300°C, wydajność i wytrzymałość na zużycie materiału matrycy zaczną dramatycznie spadać.

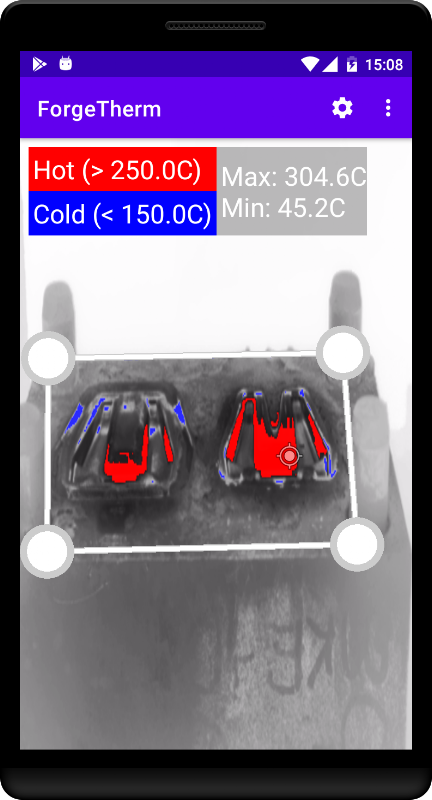

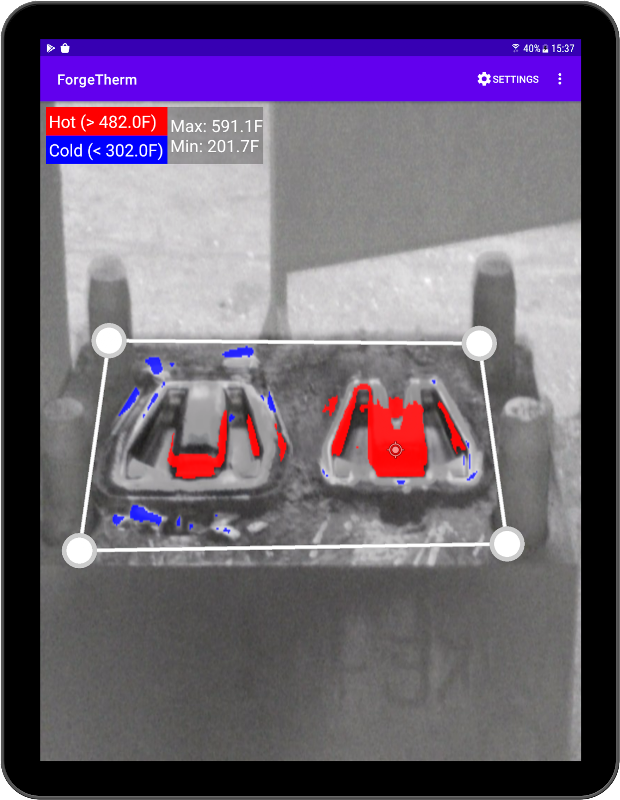

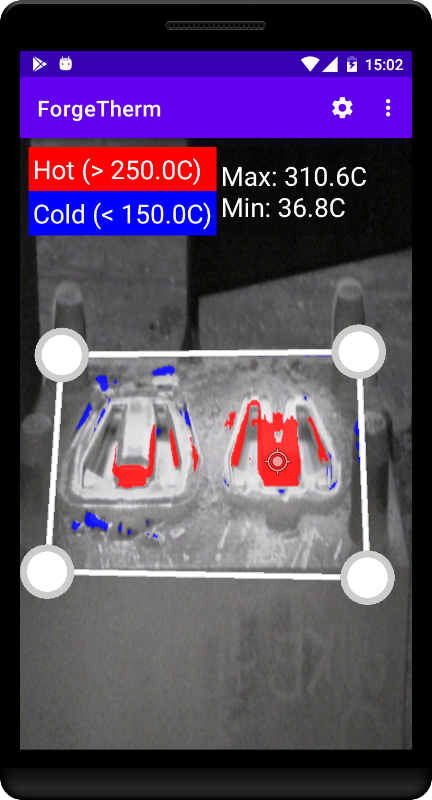

Główną funkcją ForgeTherm będzie monitorowanie rozkładu temperatury na matrycy do kucia na gorąco w określonym obszarze zainteresowania (AoI) za pomocą kamery FLIR ONE Pro. Matryce kuźnicze mają z grubsza kształt pryzmatyczny, a na górnej i dolnej matrycy znajduje się tylko jedna aktywna powierzchnia (powierzchnia, która styka się z gorącym przedmiotem obrabianym).
