ForgeTherm

ForgeThermは、FLIRONEProカメラによって熱間鍛造ダイの温度を監視します。

ForgeThermは、TeledyneFLIRアプリ開発チャレンジ用に開発されました。 ForgeThermは、TeledyneFLIR承認済みアプリケーションです。

重要：このアプリを実行するには、FLIRONEProデバイスが必要です。

FLIR ONE Proは、-20°Cから400°C（-4°Fから752°F）の温度範囲を検出できます。

熱間鍛造は、材料の再結晶温度を超える温度でワークピースが変形する金属成形プロセスの一種です。鋼の場合は1200°C、アルミニウムの場合は550°Cで、上部と下部の鍛造ダイと呼ばれる2つの鋼部品の間に形成され、最終部品の形状はネガティブになります。これらのダイは、高速（0.1m / s〜2m / s）および速度（5〜30ストローク/分）で動作するプレスに取り付けられます。

この製造プロセスのパフォーマンスに影響を与える重要な要因の1つは、鍛造金型の寿命です。摩耗、塑性変形、ひび割れなどで金型表面が損傷した場合は、鍛造金型を新品と交換する必要があります。金型交換中はプレスを停止し、プロセス効率の低下や部品コストの上昇につながります。それに加えて、可能であれば、新しいダイセットの製造と損傷したダイセットの修理のために追加コストが上昇します。

ダイの温度は、その性能と寿命に重要な役割を果たします。ダイ温度を150°Cから300°Cの間に保つことができない場合、上記の3つのダイ故障モードはより深刻になります。金型温度が低いと、熱衝撃や亀裂が発生するリスクが高くなります。金型温度が局所的にも300℃を超えると、金型材料の降伏強度と摩耗強度が劇的に低下し始めます。

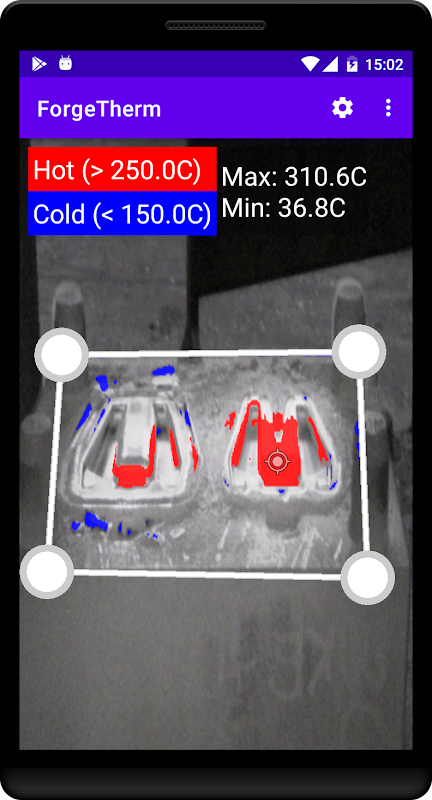

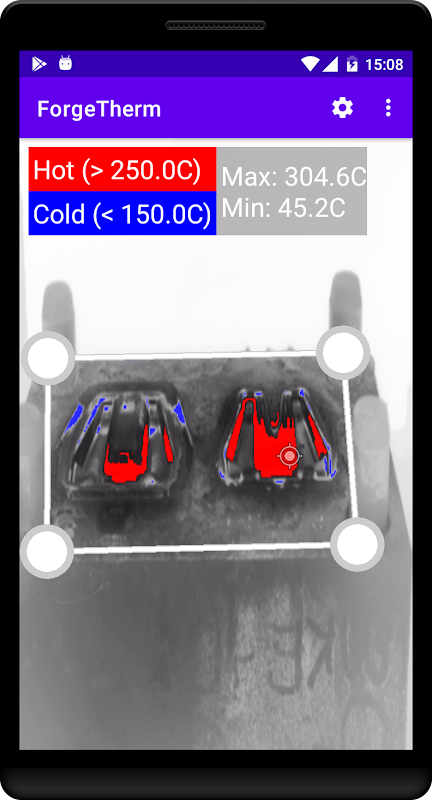

ForgeThermの主な機能は、FLIR ONE Proカメラを使用して、定義された対象領域（AoI）内の熱間鍛造ダイの温度分布を監視することです。鍛造金型はおおまかに角柱状になっており、上下の金型には活性面（高温のワークと接触する面）が1つしかありません。
