ForgeTherm

ForgeTherm دما را روی قالب فورج داغ توسط دوربین FLIR ONE Pro نظارت می کند.

ForgeTherm برای چالش توسعه برنامه Teledyne FLIR توسعه یافته است. ForgeTherm یک برنامه مورد تایید Teledyne FLIR است.

مهم: برای اجرای این برنامه باید یک دستگاه FLIR ONE Pro داشته باشید.

FLIR ONE Pro می تواند محدوده دمایی -20 درجه سانتیگراد تا 400 درجه سانتیگراد، (4- درجه فارنهایت تا 752 درجه فارنهایت) را تشخیص دهد.

فورج گرم نوعی فرآیند شکل‌دهی فلز است که در آن قطعه کار در دمایی بالاتر از دمای تبلور مجدد مواد تغییر شکل می‌دهد، به عنوان مثال. در دمای 1200 درجه سانتیگراد برای فولاد، 550 درجه سانتیگراد برای آلومینیوم و بین دو جزء فولادی به نام قالب آهنگری بالا و پایین تشکیل شده است که شکل منفی قسمت نهایی را دارد. این قالب ها بر روی پرس نصب می شوند که با سرعت بالا (0.1 متر بر ثانیه تا 2 متر بر ثانیه) و سرعت (5 تا 30 ضربه در دقیقه) کار می کند.

یکی از عوامل کلیدی موثر بر عملکرد این فرآیند تولید، عمر قالب آهنگری است. اگر سطح قالب به دلیل سایش، تغییر شکل پلاستیک یا ترک آسیب دیده باشد، باید قالب آهنگری با قالب جدید جایگزین شود. در هنگام تعویض قالب، پرس متوقف می شود و این منجر به کاهش راندمان فرآیند و افزایش هزینه/قطعه می شود. علاوه بر آن، به دلیل ساخت ست های قالب جدید و در صورت امکان تعمیر قطعات آسیب دیده، هزینه های اضافی افزایش می یابد.

دمای قالب نقش مهمی در عملکرد و عمر آن دارد. اگر دمای قالب را نتوان بین 150 تا 300 درجه سانتی گراد نگه داشت، سه حالت خرابی قالب در بالا، شدیدتر می شوند. در دمای قالب پایین تر، خطر شوک حرارتی و تشکیل ترک زیاد است. هنگامی که دمای قالب، حتی در یک منطقه محلی، از 300 درجه سانتیگراد فراتر رود، بازده و استحکام سایش مواد قالب به طور چشمگیری کاهش می یابد.

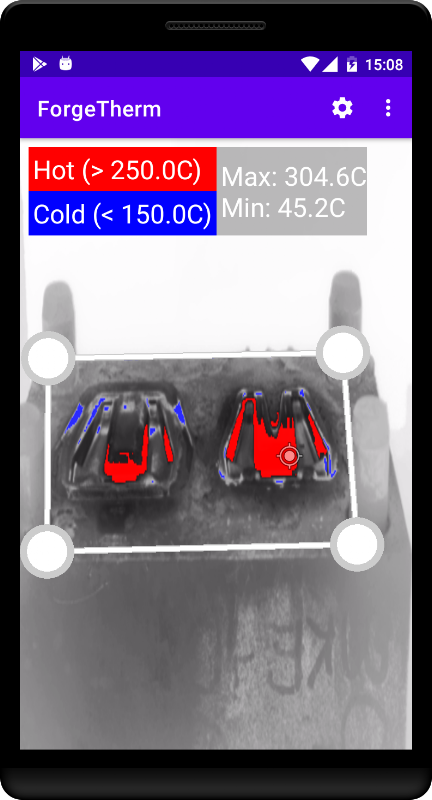

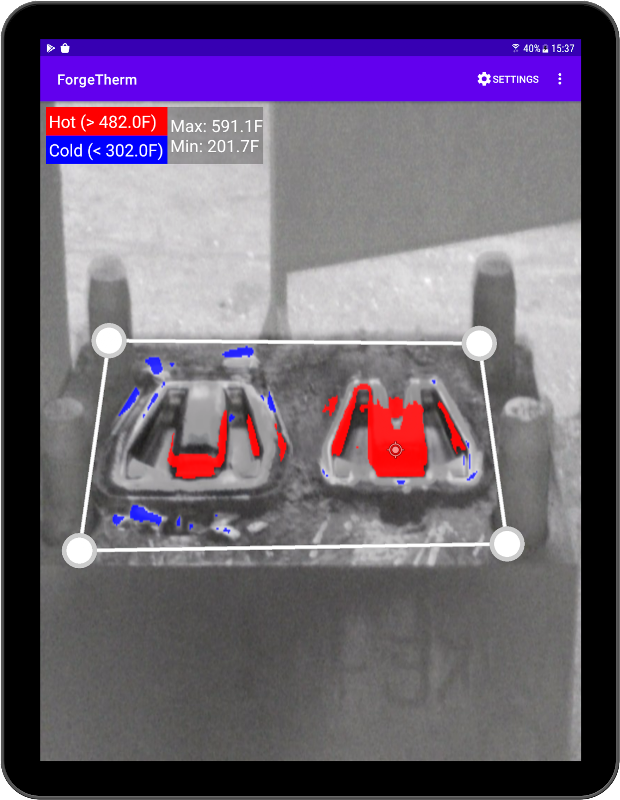

عملکرد اصلی ForgeTherm نظارت بر توزیع دما بر روی قالب فورج داغ در یک منطقه مورد علاقه (AoI) با استفاده از دوربین FLIR ONE Pro خواهد بود. قالب های آهنگری تقریباً شکل منشوری دارند و فقط یک سطح فعال (سطحی که با قطعه کار داغ در تماس است) روی قالب بالا و پایین وجود دارد.
