ForgeTherm

ForgeTherm разработан для Teledyne FLIR App Development Challenge. ForgeTherm — это приложение, одобренное Teledyne FLIR.

Важно: для запуска этого приложения вам потребуется устройство FLIR ONE Pro.

FLIR ONE Pro может определять температуру в диапазоне от -20°C до 400°C (от -4°F до 752°F).

Горячая ковка — это тип процесса обработки металлов давлением, при котором заготовка деформируется при температуре выше температуры рекристаллизации материала, например при 1200°C для стали, 550°C для алюминия, и формируется между двумя стальными компонентами, называемыми верхней и нижней ковочными штампами, которые имеют отрицательную форму конечной части. Эти штампы устанавливаются на пресс, работающий с высокой скоростью (от 0,1 м/с до 2 м/с) и скоростью (5 – 30 ударов/мин).

Одним из ключевых факторов, влияющих на производительность этого производственного процесса, является срок службы ковочного штампа. Кузнечный штамп необходимо заменить новым, если поверхность штампа повреждена из-за износа, пластической деформации или трещин. Во время смены матрицы пресс будет остановлен, что приведет к снижению эффективности процесса и увеличению стоимости детали. Кроме того, дополнительные затраты вырастут за счет изготовления новых комплектов штампов и ремонта поврежденных, если это возможно.

Температура штампа играет решающую роль в его производительности и сроке службы. Вышеупомянутые три режима разрушения матрицы становятся более серьезными, если температура матрицы не может поддерживаться в диапазоне от 150°C до 300°C. При более низкой температуре матрицы существует высокий риск теплового удара и образования трещин. Когда температура штампа, даже в локальной области, превысит 300°C, текучесть и износостойкость материала штампа начнут резко падать.

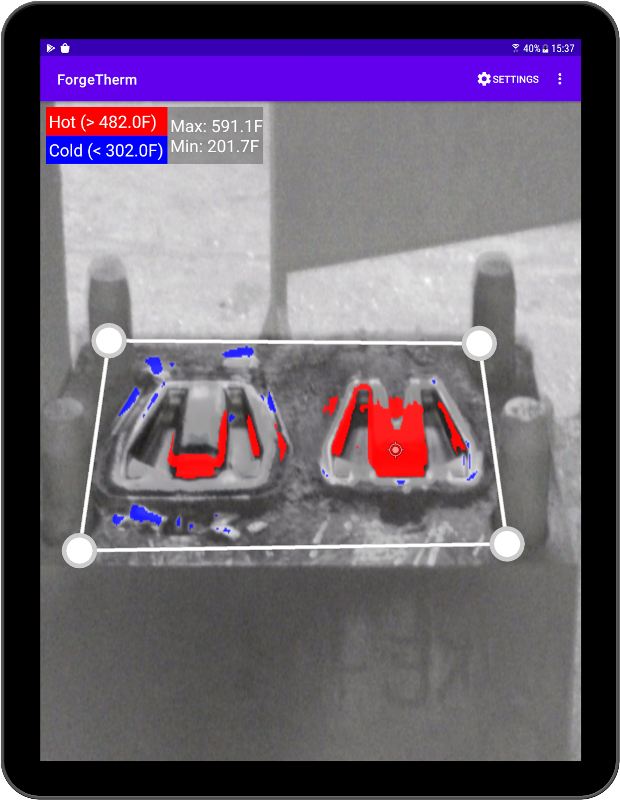

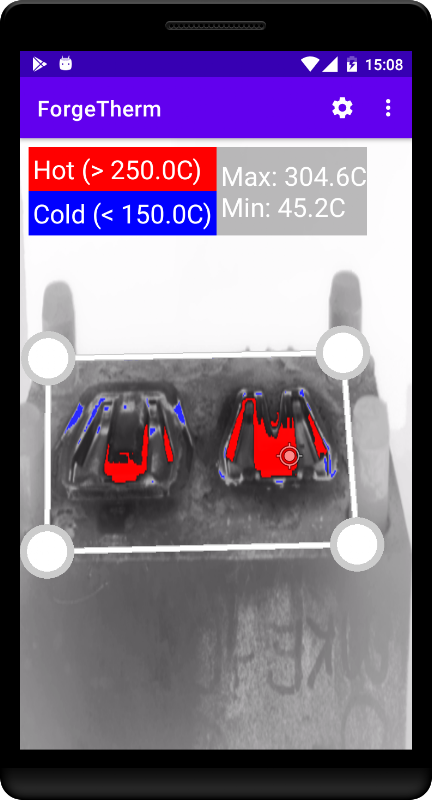

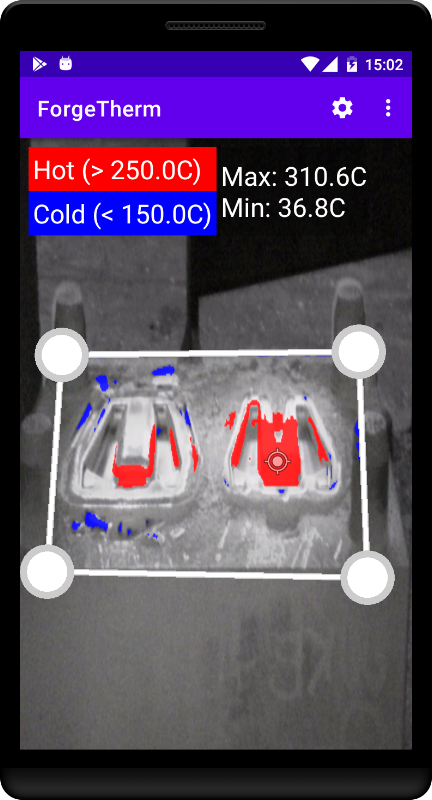

Основная функция ForgeTherm будет заключаться в отслеживании распределения температуры на штампе для горячей штамповки в пределах определенной области интереса (AoI) с помощью камеры FLIR ONE Pro. Кузнечные штампы имеют примерно призматическую форму и имеют только одну активную поверхность (поверхность, контактирующую с горячей заготовкой) на верхнем и нижнем штампе.
