ForgeTherm

ForgeTherm은 FLIR ONE Pro 카메라로 열간 단조 금형의 온도를 모니터링합니다.

ForgeTherm은 Teledyne FLIR 앱 개발 챌린지를 위해 개발되었습니다. ForgeTherm은 Teledyne FLIR 승인 애플리케이션입니다.

중요: 이 앱을 실행하려면 FLIR ONE Pro 장치가 있어야 합니다.

FLIR ONE Pro는 -20°C ~ 400°C(-4°F ~ 752°F)의 온도 범위를 감지할 수 있습니다.

열간 단조는 재료의 재결정 온도보다 높은 온도에서 공작물이 변형되는 금속 성형 공정의 한 유형입니다. 강철의 경우 1200°C, 알루미늄의 경우 550°C에서 최종 부품의 음의 모양을 갖는 상부 및 하부 단조 금형이라는 두 개의 강철 부품 사이에 형성됩니다. 이 다이는 고속(0.1m/s~2m/s) 및 속도(5~30스트로크/분)로 작동하는 프레스에 장착됩니다.

이 생산 공정의 성능에 영향을 미치는 핵심 요소 중 하나는 단조 금형의 수명입니다. 단조 금형은 마모, 소성 변형 또는 균열로 인해 금형 표면이 손상된 경우 새 것으로 교체해야 합니다. 금형 교환 시 프레스가 정지되어 공정 효율이 저하되고 부품/원가가 증가합니다. 그 외에도 가능한 경우 새로운 금형 세트 제작 및 손상된 금형 수리로 인해 추가 비용이 증가합니다.

다이의 온도는 성능과 수명에 결정적인 역할을 합니다. 다이 온도를 150°C와 300°C 사이에서 유지할 수 없는 경우 위에서 언급한 세 가지 다이 고장 모드가 더 심각해집니다. 낮은 다이 온도에서는 열 충격 및 균열 형성의 위험이 높습니다. 다이 온도가 국부적으로라도 300°C를 초과하면 다이 재료의 항복 및 마모 강도가 급격히 떨어지기 시작합니다.

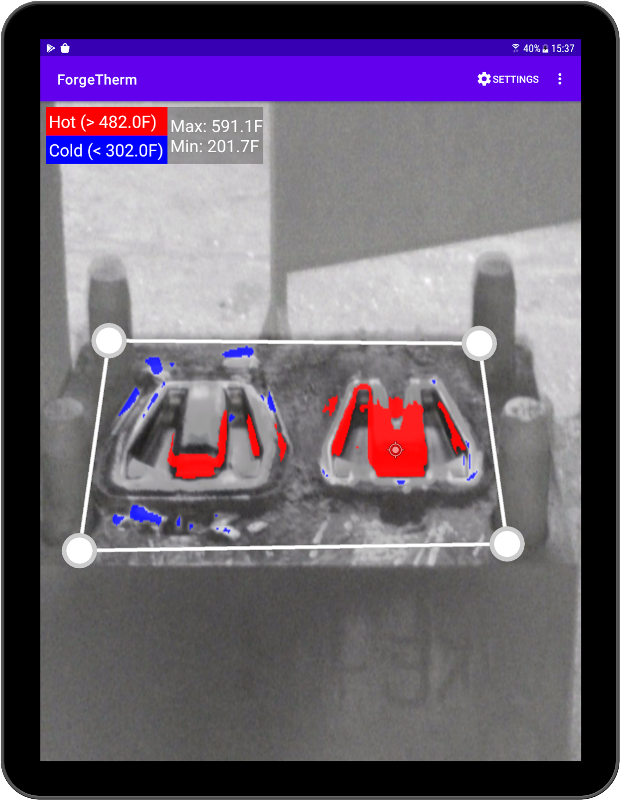

ForgeTherm의 주요 기능은 FLIR ONE Pro 카메라를 사용하여 정의된 관심 영역(AoI) 내에서 열간 단조 금형의 온도 분포를 모니터링하는 것입니다. 단조 금형은 대략 각주 모양을 가지며 상부 및 하부 금형에 활성 표면(뜨거운 공작물과 접촉하는 표면)이 하나만 있습니다.
