XY_Offset के बारे में

क्लिपर के लिए प्रति टूलहेड या Z-जांच XY ऑफसेट ढूंढें

शायद आप 'ब्रायन इंडेक्स नोजल कैलिब्रेशन टूल' या टीएएमवी या केटीएएमवी (क्लिपर के लिए के) जानते हों? ये उपकरण एक USB (माइक्रोस्कोप) कैमरे का उपयोग करते हैं, जिसमें अक्सर ऑब्जेक्ट के एक्सपोज़र के लिए बिल्ट-इन एलईडी होते हैं। उपकरण Z-जांच या मल्टी टूलहेड सेटअप के लिए XY ऑफसेट निर्धारित करना आसान बनाते हैं।

मेरे 3डी प्रिंटर में 2 टूलहेड, एक 3डीटच जेड-प्रोब है और क्लिपर चलता है।

क्लिपर के लिए kTAMV, कभी-कभी मेरे प्रिंटर पर नोजल का पता लगाने में विफल रहता था या ऑफ़सेट बस बंद थे। कभी-कभी इसका कारण साफ नोजल न होना होता है लेकिन नया, साफ, गहरे रंग का नोजल भी खराब हो जाता है। यह हमेशा स्पष्ट नहीं होता कि यह गलत क्यों हुआ। किसी पहचान विधि को मैन्युअल रूप से चुनना या उपयोग की गई विधियों के मापदंडों को बदलना संभव नहीं है। पता लगाने के तरीके वैश्विक हैं और एक्सट्रूडर के अनुसार नहीं।

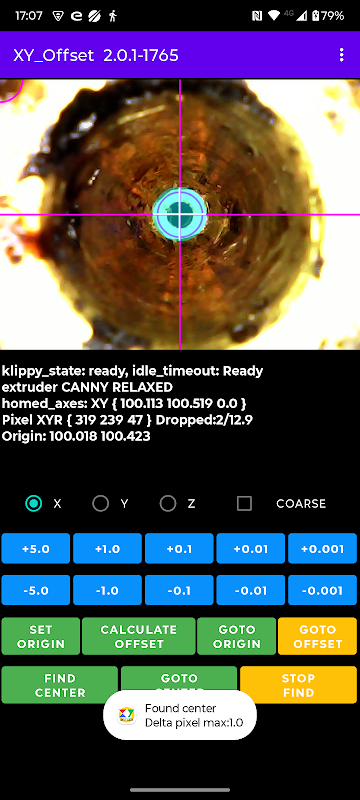

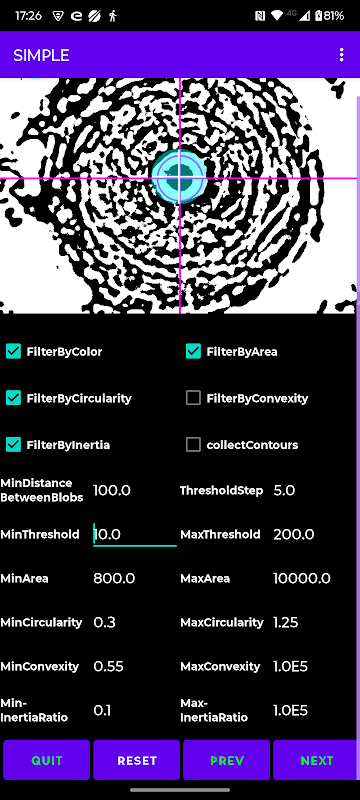

यह ऐप, न्यूनतम Android 8.0+ (Oreo), नोजल का पता लगाने के लिए OPENCV के ब्लॉब, एज या हफ सर्कल का उपयोग करता है। कोई नहीं (नोज़ल डिटेक्शन नहीं) या 6 नोजल डिटेक्शन विधियों में से एक का चयन करें। प्रति एक्सट्रूडर चयन और तैयारी विधि को मैन्युअल रूप से चुना जा सकता है। लेकिन एक स्वचालित खोज "पहला फिट ढूंढें" भी संभव है। यह केवल 1 ब्लॉब पहचान के साथ पहले समाधान तक, तैयारी और फिर पता लगाने के तरीकों के माध्यम से एक 'ईंट' खोज करता है। जब कई फ़्रेमों के दौरान पाए गए समाधान की पुष्टि हो जाती है तो खोज बंद हो जाती है। "खोजें जारी रखें" के साथ बूँद का पता लगाने को अगली विधि या तैयारी विधि के साथ जारी रखने के लिए मजबूर किया जाता है। इसमें अब एक प्रकार का माइक्रोस्कोप-कैमरा-मूव्ड-डिटेक्शन शामिल है।

लगभग सभी मापदंडों में बदलाव किया जा सकता है, उनमें से अधिकांश प्रति एक्सट्रूडर के अनुसार हैं। छवि की तैयारी और/या नोजल का पता लगाने का पर्याप्त अवसर है।

यदि आपके पास एंड्रॉइड फोन नहीं है तो आप ब्लू स्टैक्स, एलडीप्लेयर या अन्य विकल्पों जैसे एंड्रॉइड ऐप प्लेयर का उपयोग करके अपने घरेलू कंप्यूटर से ऐप चला सकते हैं।

नोट: ऐप आपके फोन के लिए भारी सीपीयू लोड और मेमोरी उपभोक्ता हो सकता है। ऐप फोन की स्पीड के आधार पर कैमरा फ्रेम को ड्रॉप कर देगा। क्लिपर के भीतर वेबकैम फ्रेम दर सेट की जा सकती है, शायद क्लिपर में आंतरिक उपयोग के लिए, लेकिन नेटवर्क के माध्यम से ऐप को अभी भी कैमरे की पूर्ण फ्रेम दर (मेरे मामले में ~ 14 एफपीएस) मिलती है।

मैं यूएसबी केबल के साथ माइक्रोस्कोप कैमरे का उपयोग करता हूं (खरीदने से पहले इसकी ऊंचाई जांचें, यूएसबी केबल 4-6 सेमी जोड़ता है)।

आपके शुरू करने से पहले:

- क्लिपर कॉन्फ़िगरेशन फ़ाइल में सभी जीकोड ऑफसेट को शून्य पर सेट करें

- किसी भी फिलामेंट कणों के सभी नोजल को साफ करें

- फिलामेंट को प्रति टूलहेड 2 मिमी पीछे खींचें ताकि फिलामेंट नोजल के अंदर/पर बूँद के रूप में दिखाई न दे

- सुनिश्चित करें कि माइक्रोस्कोप कैमरे का आधार ठोस हो और टूलहेड/बेड हिलने पर (यूएसबी केबल के माध्यम से) कंपन के कारण न हिले।

मुझे एक पेडस्टल को 3डी प्रिंट करना था, उसके निचले हिस्से में पतले रबर पैड जोड़ने थे और स्थिर होने से पहले यूएसबी केबल को बिस्तर पर पिन करना था।

- कैमरे को बिल्ड प्लेट पर रखने से पहले सभी अक्षों को होम कर लें।

कैमरा फिट होने से पहले आपको बिल्डप्लेट को 'नीचे' करना होगा।

कैमरे का फोकस मैन्युअल रूप से समायोजित करें।

बहुत छोटी गतिविधियों को रोकने के लिए यूएसबी केबल को बिल्ड-प्लेट पर पिन करें !!!

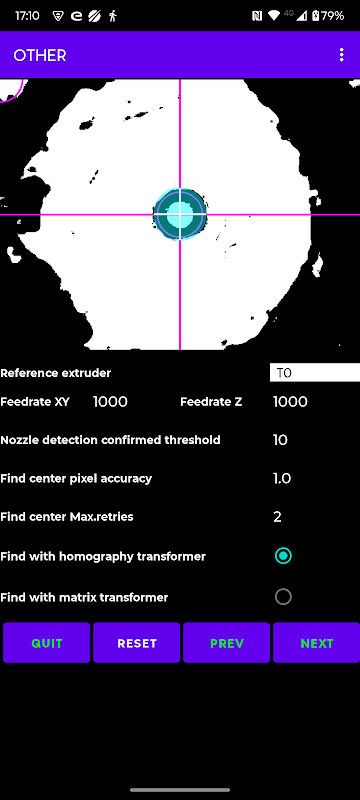

- एक संदर्भ एक्सट्रूडर का चयन करें जिससे अन्य एक्सट्रूडर ऑफसेट की गणना की जाएगी।

यदि लागू हो, तो एक्सट्रूडर से शुरू करें जिसमें ज़ेड-प्रोब भी जुड़ा हुआ है।

- ध्यान दें: 'डार्क' नोजल का पता लगाना अधिक कठिन होता है

अधिक दिखाएं

What's new in the latest 2.4.0

Last updated on 2025-05-29
- Added microscope-camera-moved-detection.
When using "Goto Origin/Center" the camera position is checked against its set origin or found center pixel location. A mismatch cause could be a moved camera or shifted XY-axes.
- triangle patter for find center pattern was not a triangle.
- Find Center sometimes stalled.
अधिक दिखाएं
