XY_Offset

Mungkin anda tahu 'Alat penentukuran muncung indeks Brian' atau TAMV atau kTAMV (k untuk klipper) ? Alat ini menggunakan kamera USB (mikroskop), selalunya dengan led binaan untuk pendedahan objek. Alat memudahkan untuk menentukan offset XY untuk Z-probe atau untuk persediaan kepala alat berbilang.

Pencetak 3D saya mempunyai 2 kepala alat, 3dTouch Z-Probe dan menjalankan Klipper.

kTAMV, untuk Klipper, kadangkala gagal mengesan muncung pada pencetak saya atau offset baru sahaja mati. Kadang-kadang ia disebabkan oleh muncung yang tidak bersih tetapi muncung yang baru, bersih, berwarna gelap juga gagal. Ia tidak selalu jelas mengapa ia menjadi salah. Tidak mungkin untuk memilih kaedah pengesanan secara manual atau mengubahsuai parameter kaedah yang digunakan. Kaedah pengesanan adalah global dan bukan setiap penyemperit.

Apl ini menggunakan pengesanan gumpalan OPENCV atau bulatan hough. Semua parameter boleh diubah suai. Terdapat peluang yang mencukupi untuk mengosongkan penyediaan imej dan pengesanan muncung.

Pilih Tiada (tiada pengesanan gumpalan) atau 1 daripada 4 set parameter pengesanan gumpalan: Mudah, Standard, Santai dan Super. Mudah tersedia bagi setiap extruder dan 3 yang lain adalah global, oleh itu digunakan untuk semua extruder.

Pengesanan bulatan Hough ditambah demi kesempurnaan. Ia mempunyai banyak jitter pada kedudukan muncung. Setiap extruder kaedah pemilihan dan penyediaan boleh dipilih dan diingati atau disimpan secara automatik (Cari muat pertama).

Carian automatik melakukan pencarian 'bata', melalui kaedah pengesanan dan penyediaan, sehingga penyelesaian pertama dengan hanya 1 pengesanan gumpalan.

Apabila penyelesaian ini disahkan semasa 14 bingkai, pencarian berhenti.

Dengan "Cari teruskan" pengesanan gumpalan terpaksa diteruskan dengan kaedah atau penyediaan seterusnya.

Nota: Apl ini adalah pengguna beban CPU dan memori yang berat. Apl akan menjatuhkan bingkai kamera. Dalam Klipper, kadar bingkai kamera web boleh ditetapkan, mungkin untuk penggunaan dalaman dalam Klipper, tetapi melalui rangkaian apl masih mendapat kadar bingkai penuh (dalam kes saya ~14 fps) kamera.

Menu apl mempunyai:

- Penafian Gunakan aplikasi atas risiko anda sendiri.

- Cari muat pertama Cari pengesanan pertama yang mempunyai hanya 1 penyelesaian (gumpalan) dari mula.

- Cari teruskan Teruskan carian dengan kaedah seterusnya.

- Lihat Simpan bingkai ke fail, Balikkan bingkai mendatar atau menegak, paparan bingkai yang diproses, tweak warna dan saiz garisan.

- Paksi rumah Paksi X, Y, Z atau XYZ Utama.

- Extruder Pilih penyemperit (T0-T7).

- Sediakan imej Pilih kaedah penyediaan untuk pengesanan muncung, tweak kaedah.

- Pengesanan muncung Pilih kaedah pengesanan muncung dan tweak parameternya (simpan/set semula).

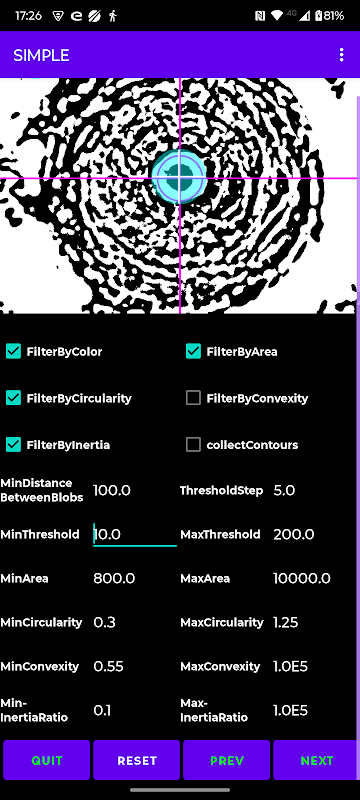

Kaedah pengesanan BLOB SIMPLE adalah setiap extruder. Semua kaedah BLOB mempunyai parameter yang sama tetapi nilai yang berbeza.

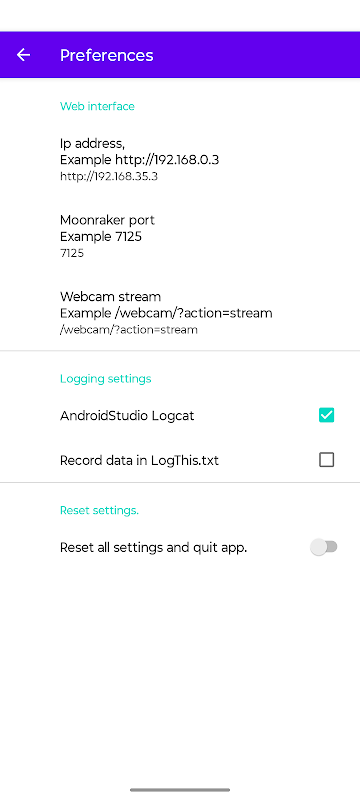

- Keutamaan Tetapkan alamat Ip, pelabuhan Moonraker, strim kamera web, pengelogan.

- Dasar Privasi Aplikasi ini tidak mengumpul dan berkongsi apa-apa jenis data.

- Keluar Keluar dari aplikasi.

Sebelum anda mula:

- tetapkan semua gcode ofsets kepada sifar dalam fail konfigurasi Klipper

- bersihkan semua muncung daripada sebarang zarah filamen

- tarik semula filamen, setiap kepala alat, 2 mm supaya filamen tidak kelihatan sebagai gumpalan dalam/pada muncung

- pastikan kamera mikroskop mempunyai alas yang kukuh dan tidak bergerak akibat getaran apabila kepala alat/katil bergerak (melalui kabel USB !!).

Saya terpaksa mencetak 3d pedestral, menambah pad getah lembut pada bahagian bawahnya dan menyematkan kabel USB ke katil sebelum ia stabil.

- rumah semua paksi sebelum anda meletakkan kamera pada plat binaan.

Anda perlu 'menurunkan' plat binaan sebelum kamera muat.

Laraskan fokus kamera secara manual.

Sematkan kabel USB pada plat binaan untuk mengelakkan pergerakan yang sangat kecil !!!

- Pilih penyemperit rujukan dari mana penyemperit yang lain mengimbangi akan dikira.

Jika berkenaan, mulakan dengan penyemperit yang mempunyai probe Z yang dipasang juga padanya.

- Nota: muncung 'gelap' jauh lebih sukar untuk dikesan
