Комбинационные устройства

L'applicazione è uno strumento di apprendimento per computer progettato per esplorare notazione grafica diagrammi a blocchi tipici condizionali, i principi di funzionamento di dispositivi digitali come combinazione, così come gli studi del loro lavoro in modo statico. L'applicazione può essere utile per insegnanti delle scuole tecniche, gli studenti del circuito digitale, così come per coloro che vogliono imparare le basi di auto di elettronica digitale.

L'applicazione copre una vasta gamma di dispositivi combinati, che vanno da semplici porte a unità funzionali complesse. Un totale di 15 unità vendute, che includono:

- Disjunctors

- Conjunctor

- Inverter

- Voce Schaeffer

- Voce Pierce

- Un esclusivo-O

- Un elemento di base complesso (AND-OR-NOT)

- Elemento Buffer con uscita a tre stati

- Encoder

- Decoder

- Multiplexer

- Demultiplexer

- Comparatore digitale

- A semisommatore

- Un sommatore un bit

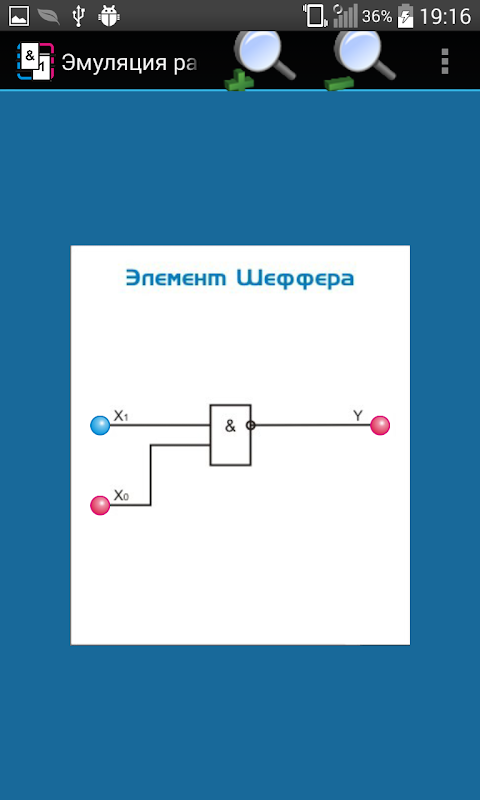

La base della applicazione del modello del programma - l'emulatore. Emulation consente di dimostrare il funzionamento del dispositivo dell'algoritmo selezionato usando un elementi dell'interfaccia interattiva, che comprendono indicatori di segnali di ingresso e di uscita signalov.Lyuboe cambiare insieme all'ingresso dei dispositivi combinazione porta ad un cambiamento nel suo segnale di uscita. A loro volta, le modifiche al segnale in ingresso abbastanza per toccare lo schermo.

Toccando qualsiasi dispositivo di input comporta cambiando i valori del segnale di ingresso all'altro: un'unità viene sostituita da uno zero logico e viceversa. Visualizzare i valori delle variabili di ingresso logico e dispositivo di uscita è un indicatore di colore: blu LED corrisponde ad uno 0 logico, rosso - 1 logico, e grigio - un'uscita stato di alta impedenza.

Quando si utilizza l'emulatore è possibile aumentare o diminuire le dimensioni dell'immagine, così come conoscere il tipico diagramma a blocchi o brevemente informazioni teoriche sul dispositivo selezionato.
