L'applicazione è uno strumento di apprendimento per computer progettato come un aiuto addizionale usato nella sezione di studio "dispositivi logici sequenziali" corso "Fondamenti di tecnologia digitale."

L'applicazione è progettata per lo scopo di studiare e classificare i dispositivi digitali di tipo sequenziale, i principi del loro funzionamento, simboli grafici convenzionali, tabelle di verità, i segnali di ingresso e di uscita, nonché il lavoro di ricerca di unità sequenziali in modalità statica. Può essere utile ai docenti di università tecniche, gli studenti del circuito digitale, nonché per coloro che vogliono auto imparare le basi di elettronica digitale.

L'applicazione copre i principali tipi di dispositivi sequenziali. Questi includono una varietà di elementi di trigger, registri e contatori di numerose variazioni. Una caratteristica distintiva di tutti questi dispositivi è la disponibilità di memoria, che permette la memorizzazione dello stato attuale. Questo consente l'uso di tali dispositivi per lo stoccaggio a breve termine dei singoli bit di informazione piccole quantità di parole di codice, l'applicazione di queste semplici modifiche, come lo spostamento verso destra o agli incrementi o decrementi sinistra. Un totale di 42 dispositivi sono considerati, la maggior parte delle quali (30) costituiscono i trigger. Tra questi, sincrono, asincrono, a stadio singolo a doppio stadio RS, D, T e JK flip-flop con ingressi diretti e inversi, con controllo statico e dinamico. Inoltre, trattata e registri a scorrimento parallele, riassumendo, sottraendo e contatori reversibili e divisori di frequenza.

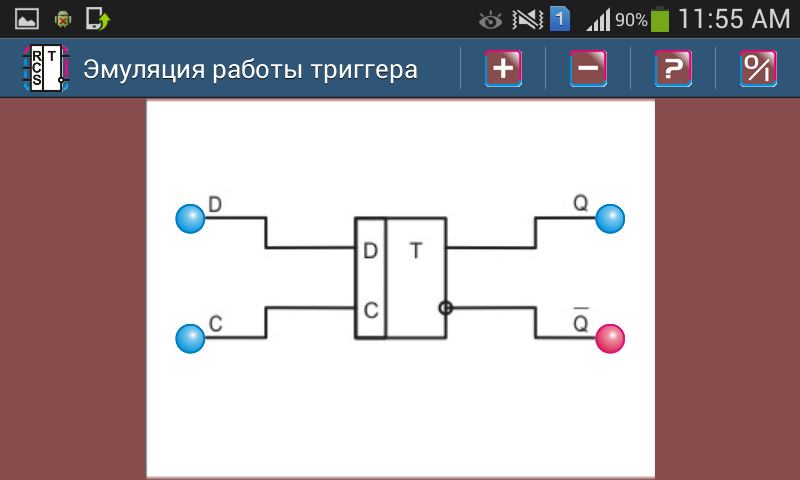

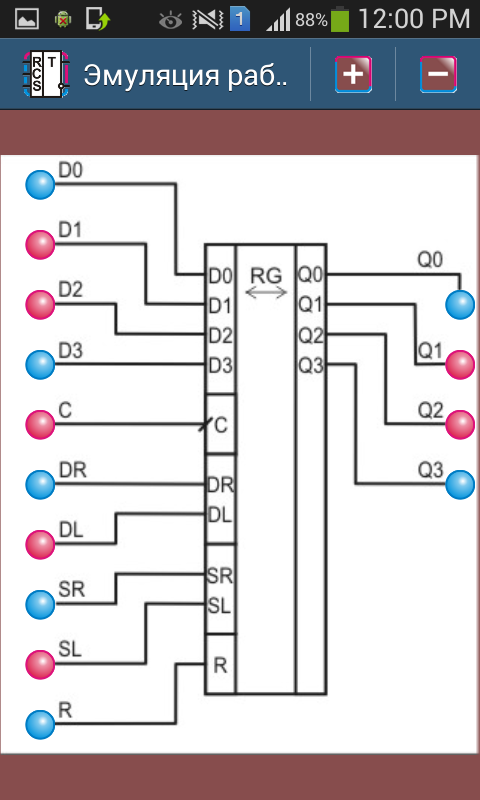

La base del modello di programmazione delle applicazioni - emulatore. Emulation consente l'algoritmo per dimostrare il funzionamento del dispositivo selezionato con l'aiuto di elementi di interfaccia interattivi, che comprendono indicatori di segnali di ingresso e di uscita.

I segnali di uscita del dispositivo sequenziale dipendono non solo dallo stato in cui si trova il dispositivo, ma anche da una pluralità di segnali ai suoi ingressi. A sua volta, eventuali modifiche al l'ingresso del segnale sufficiente per toccare lo schermo.

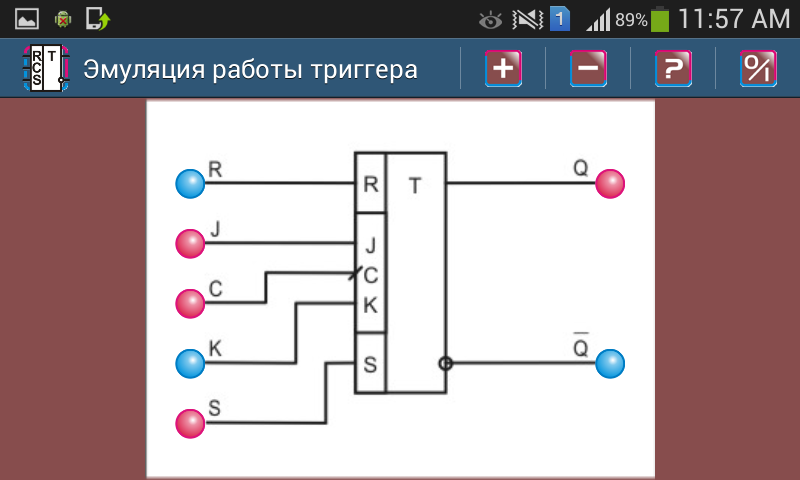

Toccando uno degli ingressi del dispositivo comporta una modifica dei valori del segnale di ingresso per l'opposto: uno zero logico viene sostituita da una unità e viceversa. Visualizza i valori delle variabili logiche al dispositivo di input e di output viene eseguita LED di colore: colore blu dell'indicatore corrisponde ad una logica 0, rosso - un 1 logico, e grigio - un'uscita di stato di alta impedenza.

Oltre al lavoro di simulazione nell'allegato per ciascuno dei dispositivi in ​​questione sono brevi informazioni teorico comprendente definizioni di base, assegnazione pin e una descrizione del funzionamento dell'algoritmo, come pure la tabella di verità descrivere il funzionamento del dispositivo in modo formale.

L'applicazione è una continuazione logica della mia ricerca precedente: "Dispositivi di combinazione" e "schemi Designer PDNF."
