Комбинационные устройства

Aplikasi ini adalah alat pembelajaran komputer yang direka untuk meneroka notasi grafik gambar rajah blok khas bersyarat, prinsip-prinsip pengendalian peranti digital seperti kombinasi, serta kajian kerja mereka dalam mod statik. Aplikasi ini berguna kepada guru-guru sekolah-sekolah teknikal, pelajar litar digital, dan juga orang-orang yang mahu diri mempelajari asas-asas elektronik digital.

Permohonan itu meliputi pelbagai peranti gabungan, dari pintu-pintu yang mudah untuk unit fungsi kompleks. Sebanyak 15 unit yang dijual, yang termasuk:

- Disjunctors

- Conjunctor

- Inverter

- Perkara Schaeffer

- Perkara Pierce

- Satu EKSKLUSIF-OR

- Satu elemen asas yang kompleks (DAN-OR-TIDAK)

- Elemen Penimbal dengan output tiga negeri

- Encoder

- Decoder

- Multiplexer

- Demultiplexer

- Comparator Digital

- Setengah penambah

- A penambah satu-bit

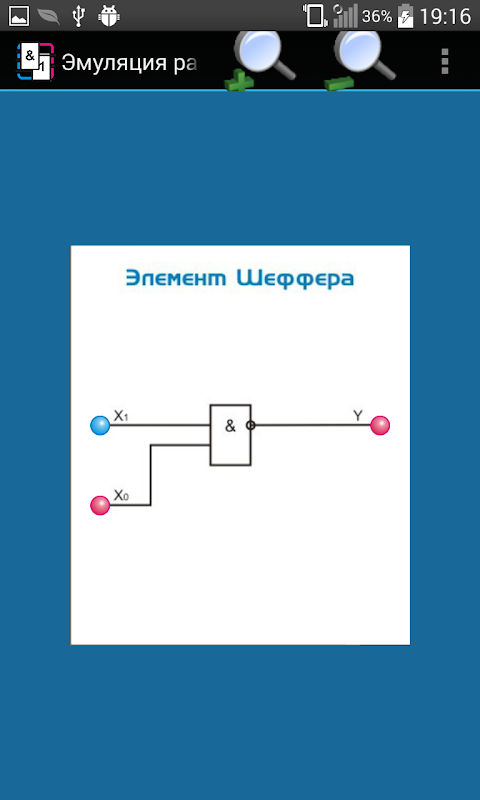

Asas pemakaian model program - emulator. Emulation membenarkan untuk menunjukkan fungsi peranti algoritma yang dipilih dengan menggunakan unsur-unsur antara muka interaktif, termasuk petunjuk input dan output isyarat signalov.Lyuboe mengubah bersama-sama di pintu masuk alat-alat kombinasi membawa kepada perubahan dalam isyarat output. Sebaliknya, apa-apa perubahan kepada input isyarat yang cukup untuk menyentuh skrin.

Menyentuh mana-mana peranti input melibatkan perubahan nilai-nilai isyarat input kepada yang lain: unit yang digantikan dengan logik sifar dan sebaliknya. Memaparkan nilai-nilai pemboleh ubah input logik dan peranti output adalah petunjuk warna: biru LED sepadan dengan logik 0, merah - logik 1, dan kelabu - keluaran negeri impedans tinggi.

Apabila menggunakan emulator ia adalah mungkin untuk meningkatkan atau mengurangkan saiz imej, dan juga berkenalan dengan gambarajah blok khas atau maklumat ringkas teori mengenai peranti yang dipilih.
