Последовательностные узлы

Aplikasi ini adalah alat pembelajaran komputer yang direka sebagai bantuan pengajaran tambahan yang digunakan dalam seksyen kajian "peranti logik berjujukan" kursus "Asas teknologi digital."

Permohonan ini direka untuk tujuan mengkaji dan mengklasifikasikan peranti digital jenis berurutan, prinsip-prinsip fungsi mereka, simbol grafik konvensional, jadual kebenaran, input dan output isyarat, dan kerja-kerja penyelidikan unit yang berurutan dalam mod statik. Ia mungkin berguna kepada guru-guru universiti teknikal, pelajar litar digital, dan juga orang-orang yang mahu diri mempelajari asas-asas elektronik digital.

Aplikasi ini meliputi jenis utama peranti berjujukan. Ini termasuk pelbagai elemen pencetus, daftar dan kaunter pelbagai pengubahsuaian. Satu ciri yang tersendiri semua peranti ini adalah adanya ingatan, yang membolehkan penyimpanan keadaan semasa. Ini membolehkan penggunaan peranti sedemikian untuk simpanan jangka pendek bit individu maklumat sedikit perkataan kod, pelaksanaan perubahan yang mudah, seperti peralihan ke kanan atau kepada kenaikan meninggalkan atau pengurangan. Seramai 42 peranti adalah dianggap, yang sebahagian besar (30) membentuk pencetus. Antaranya, segerak, tak segerak, satu peringkat dan dua peringkat RS, D, T dan JK flip-flop dengan input langsung dan songsang, dengan kawalan statik dan dinamik. Di samping itu, dirawat dan daftar-daftar anjakan selari, menjumlahkan, menolak dan kaunter boleh balik dan pembahagi frekuensi.

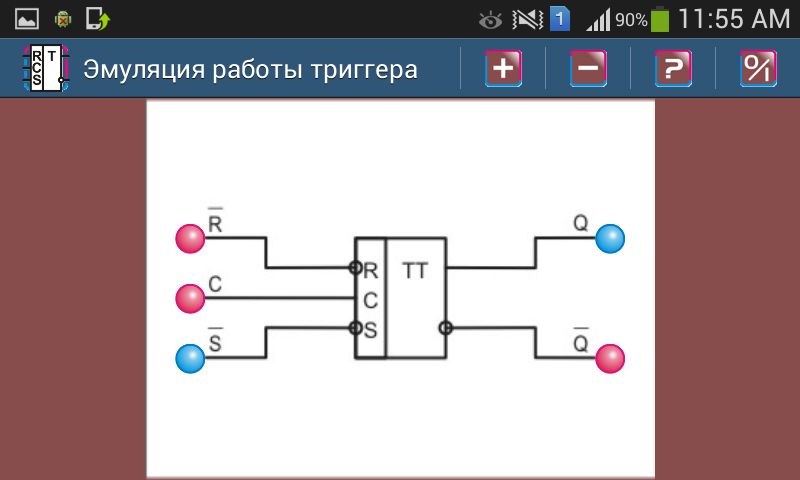

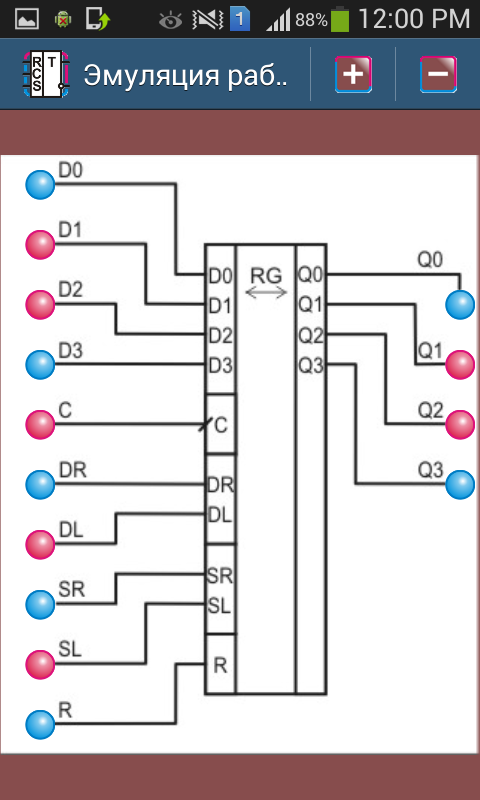

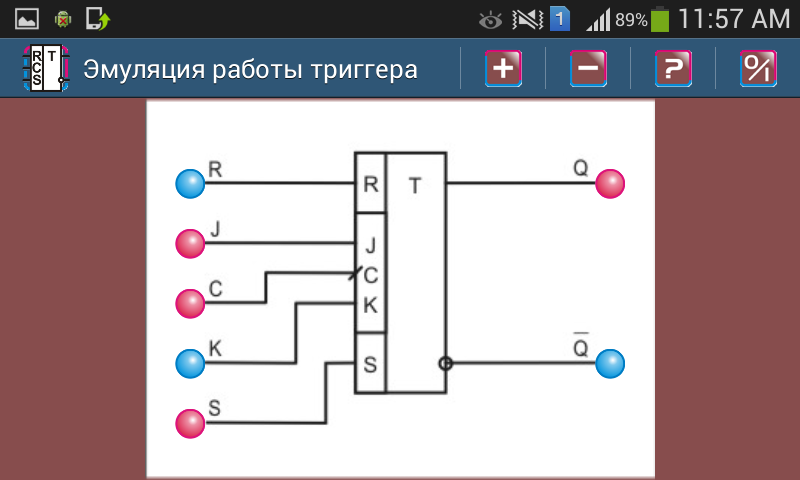

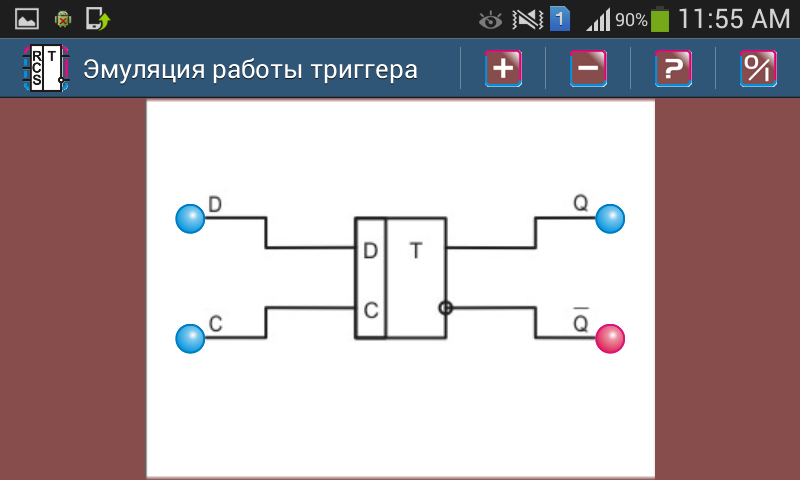

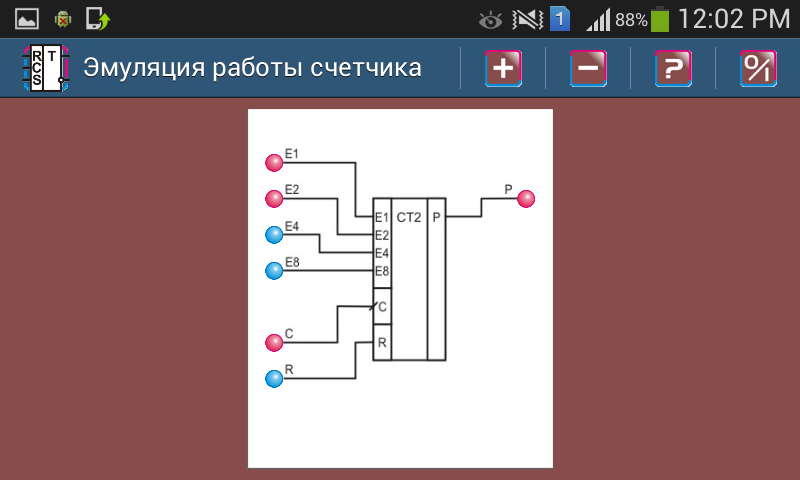

Asas model pengaturcaraan penggunaan - emulator. Emulation membolehkan algoritma untuk menunjukkan fungsi peranti yang dipilih dengan bantuan elemen antara muka interaktif, termasuk petunjuk input dan output isyarat.

Isyarat output peranti berurutan bergantung bukan sahaja kepada negeri peranti itu terletak di mana, tetapi juga dari kejamakan isyarat pada input. Sebaliknya, apa-apa perubahan kepada input isyarat yang cukup untuk menyentuh skrin.

Menyentuh mana-mana input peranti melibatkan perubahan nilai isyarat input kepada sebaliknya: logik sifar digantikan dengan unit dan begitu juga sebaliknya. Memaparkan nilai-nilai pembolehubah logik pada peranti input dan output yang dilakukan LED warna: warna biru penunjuk sepadan dengan 0 logik, merah - 1 logik, dan kelabu - output keadaan impedans tinggi.

Selain kerja simulasi di bangunan tambahan bagi setiap peranti dalam pertimbangan adalah maklumat ringkas teori, termasuk definisi asas, tugasan pin dan perihal fungsi algoritma, serta jadual kebenaran yang menerangkan operasi peranti dalam bentuk formal.

Aplikasi ini adalah kesinambungan logik penyelidikan saya sebelum ini: ". skim Designer PDNF" "peranti Gabungan" dan
