Последовательностные узлы

De applicatie is een computer learning tool ontworpen als een extra hulp bij het onderwijs gebruikt in de studie sectie 'sequentiële logische bouwstenen "cursus" Grondbeginselen van de digitale technologie. "

Het programma geschikt is voor het doel van het bestuderen en classificeren van digitale apparaten sequentiële type de beginselen van de werking, conventionele grafische symbolen, waarheidstabellen, in- en uitgangssignalen, alsmede het onderzoek van achtereenvolgende eenheden in statische modus. Het kan nuttig zijn voor leerkrachten van de technische universiteiten, studenten van de digitale circuits, maar ook voor degenen die willen zelf leren de basisprincipes van de digitale elektronica.

De app heeft betrekking op de belangrijkste vormen van opeenvolgende apparaten. Deze omvatten een verscheidenheid van trekker elementen, registers en tellers van verschillende modificaties. Een onderscheidend kenmerk van al deze apparaten is de beschikbaarheid van geheugen, dat de opslag van de huidige stand toelaat. Dit maakt het gebruik van dergelijke inrichtingen voor kortstondige opslag van afzonderlijke stukjes informatie kleine hoeveelheden codewoorden, de uitvoering van deze eenvoudige veranderingen, zoals de verschuiving naar rechts of naar links omhoog of omlaag. Een totaal van 42 apparaten worden beschouwd, waarvan de meeste (30) vormen de triggers. Onder hen, synchrone, asynchrone, single-stage en two-stage RS, D, T en JK flip-flops met directe en inverse-ingangen, met statische en dynamische controle. Daarnaast behandelde en parallelle verschuiving registers, het optellen, aftrekken en omkeerbare tellers en de frequentie verdelers.

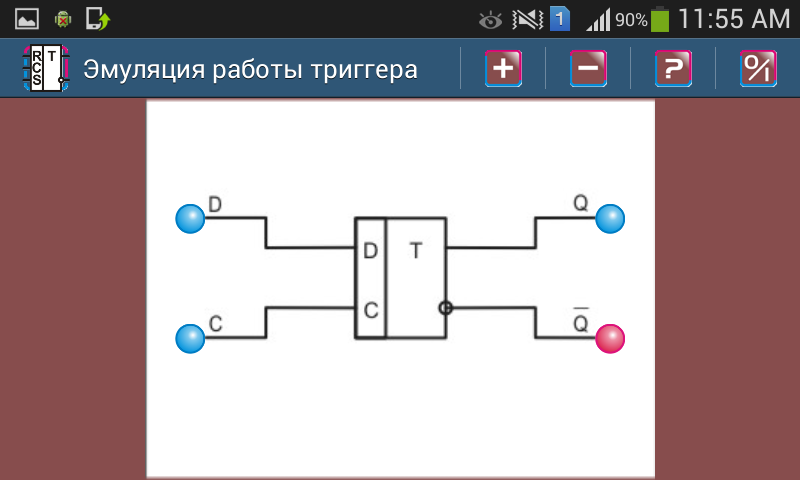

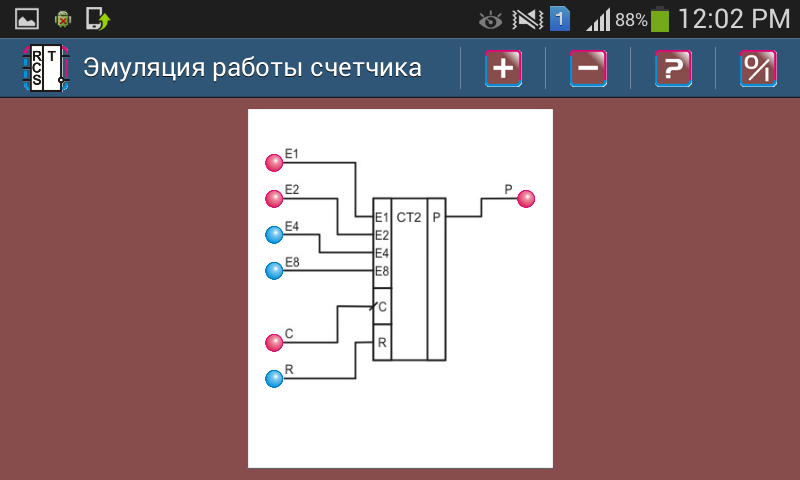

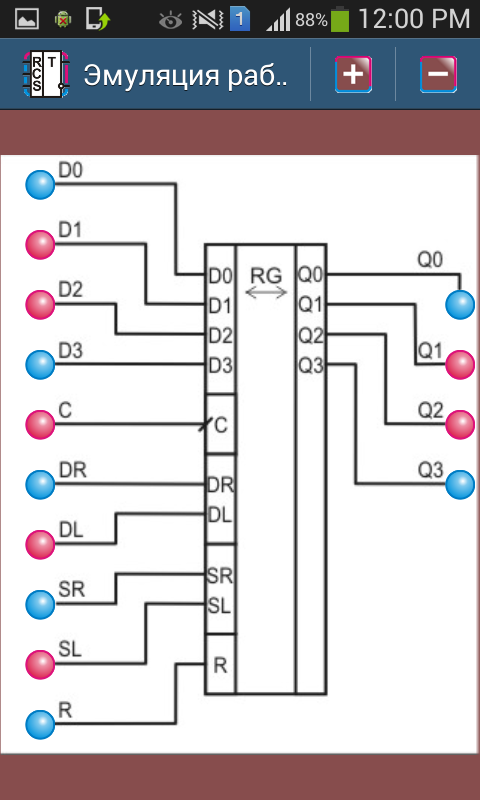

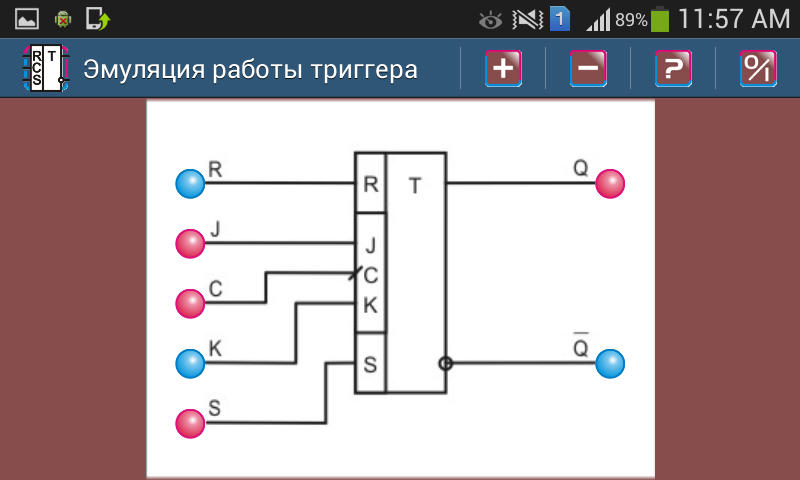

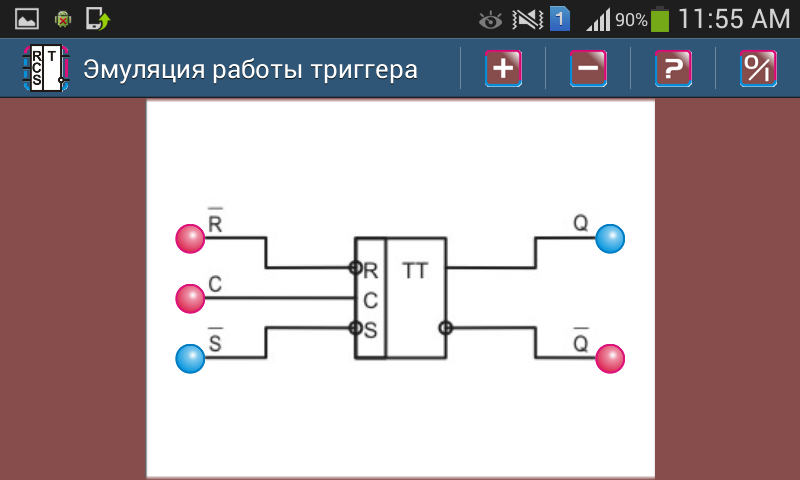

De basis van de application programming model - emulator. Emulatie laat het algoritme om de werking van het gekozen met behulp van interactieve interface elementen, welke indicatoren in- en uitgangssignalen omvatten apparaat tonen.

De uitgangssignalen van sequentiële apparaat hangt niet alleen af ​​van de staat waarin het apparaat zich bevindt, maar ook uit een aantal signalen op de ingangen. Op zijn beurt, eventuele wijzigingen in het ingangssignaal voldoende om het scherm aan te raken.

Aangaande alle ingangen van de inrichting een wijziging van ingangssignaalwaarden het tegenovergestelde: een logische nul wordt vervangen door een eenheid en vice versa. Toont de waarden van logische variabelen het in- en uitvoerapparaat wordt uitgevoerd kleuren LED's: blauwe kleur van de indicator correspondeert met een logische 0, red - een logische 1 en grijze - een toestand van hoge impedantie output.

In aanvulling op de simulatie werk in de bijlage voor elk van de apparaten in kwestie zijn korte theoretische informatie, waaronder basisdefinities, pin opdracht en beschrijving van de werking van het algoritme, evenals de waarheid tabel waarin de werking van het apparaat in een geformaliseerde wijze.

De applicatie is een logisch vervolg op mijn vorige onderzoek: ". Ontwerper PDNF regelingen", "Combinatie-apparaten" en
