uygulama etüdü bölümünde "ardışık mantık devreleri" Elbette kullanılan bir ek ders yardımı olarak tasarlanmış bir bilgisayar öğrenme aracıdır "dijital teknolojinin temelleri."

Uygulama eğitimi ve sıralı tip, kendi işleyiş ilkeleri, geleneksel grafik sembolleri, doğruluk tabloları, giriş ve çıkış sinyalleri yanı sıra statik modda sıralı birimlerin araştırma çalışmalarının dijital cihazları sınıflandırmak amacıyla tasarlanmıştır. O yanı sıra dijital elektronik temellerini öğrenmek kendini isteyenler için teknik üniversitelerin öğretmen, dijital devrelerin öğrenciler için yararlı olabilir.

Uygulamanın sıralı cihazların ana türleri kapsar. Bu tetikleyici unsurları, kayıtlar ve çeşitli modifikasyonlar sayaçların bir yelpazede yer alıyor. Tüm bu cihazların bir ayırt edici özelliği mevcut durumunun saklanmasını sağlayan bellek kullanılabilirliği vardır. Bu, sağa veya sola artma veya azalma ile vardiya olarak kod kelimeler, bu basit değişikliklerin uygulanması, bilgi küçük miktarlarda bireysel bitlerin kısa süreli depolama için bu tür cihazların kullanımına izin verir. 42 aygıtların toplam (30) tetikler oluşturan çoğu, kabul edilir. Bunlar arasında, senkron, asenkron, tek aşamalı ve iki aşamalı RS, D, T ve JK flip-flop statik ve dinamik kontrolü ile direkt ve ters girişler, küçültebilirsiniz. Ayrıca, tedavi ve paralel vardiya kayıtları, toplanmasıyla çıkarılarak ve geri dönüşümlü sayaçlar ve frekans bölücüler içinde.

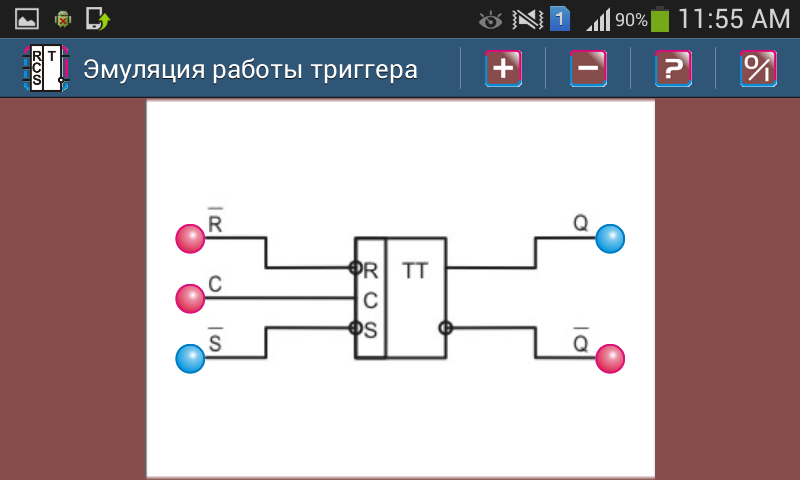

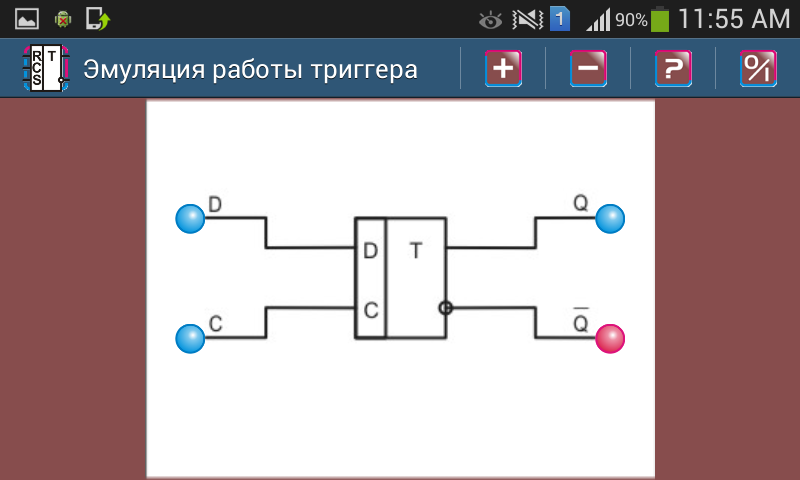

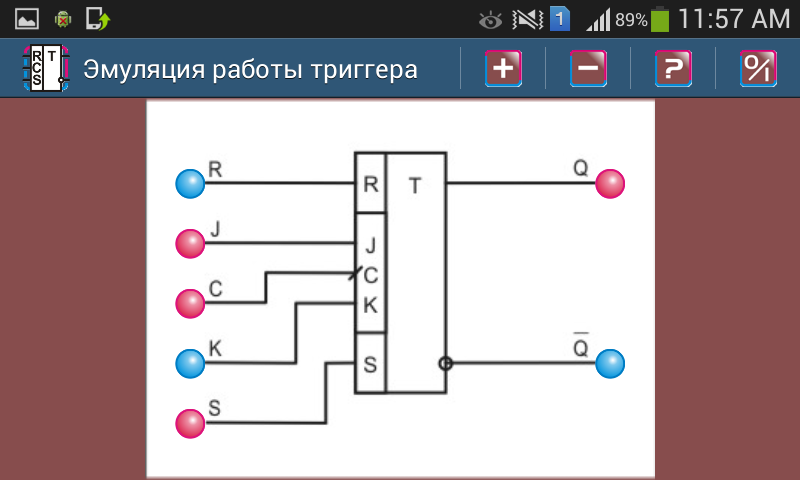

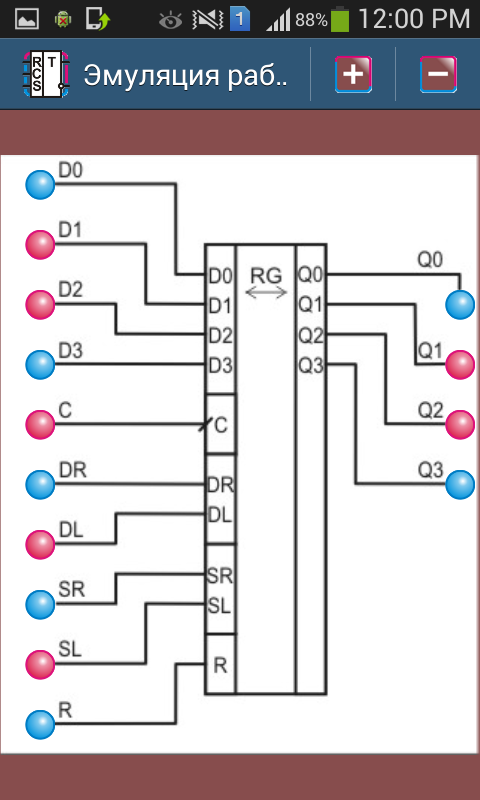

uygulama programlama modelinin temeli - emülatör. Emülasyon giriş ve çıkış sinyallerinin göstergeleri içeren interaktif arayüz elemanlarının yardımıyla seçilen cihazın işleyişini göstermek için algoritma sağlar.

sıralı cihazın çıkış sinyalleri cihazın bulunduğu durum ile ilgili değil, aynı zamanda girişlerdeki sinyal bir çok değil sadece bağlıdır. Buna karşılık, giriş herhangi bir değişiklik ekrana dokunmak yeterli sinyal.

Cihazın girdilerin birine dokunmadan ters giriş sinyal değerlerinin bir değişiklik gerektirir: bir mantık sıfır tersi bir birim tarafından yerine ve. mantıksal 1 ve gri - - göstergenin mavi renk bir mantıksal 0 tekabül kırmızı yüksek empedanslı devlet çıktı: giriş ve çıkış cihazında görüntüler mantıksal değişkenlerin değerlerini renk LED gerçekleştirilir.

söz konusu cihazların her biri için ekinde simülasyon çalışmalarının yanı sıra kısa teorik temel tanımları, pin ataması ve algoritmanın işleyişi açıklaması dahil olmak üzere bilgi, yanı sıra resmi bir şekilde cihazın çalışmasını anlatan doğruluk tablosu bulunmaktadır.

Uygulama benim önceki araştırmaların bir mantıksal devamı şöyledir: ". Tasarımcı PDNF düzenleri" "Kombinasyon cihazları" ve
