Последовательностные узлы

일련의 디지털 기기의 연구를위한 학습 프로그램

응용 프로그램은 연구 섹션 "순서 논리 장치"과정에서 사용되는 추가 교육 지원으로 설계 컴퓨터 학습 도구입니다 "디지털 기술의 기초."

애플리케이션이 연구 및 순차 형, 이들의 기능의 원리 종래의 그래픽 심볼, 진리표, 입력 및 출력 신호뿐만 아니라 정적 모드로 순차적 단위의 연구 작업의 디지털 장치를 분류 할 목적으로 설계된다. 그것은뿐만 아니라 디지털 전자의 기초를 배울자가 원하는 사람들을 위해 기술 대학의 교사, 디지털 회로의 학생들에게 유용 할 수 있습니다.

응용 프로그램은 순차 장치의 주요 유형을 다루고 있습니다. 이러한 트리거 요소 레지스터 다양한 변형의 다양한 카운터를 포함한다. 모든 이들 장치의 독특한 특징은 현재의 상태의 저장을 가능 메모리의 가용성이다. 이것은 오른쪽 또는 왼쪽으로 증가하거나 감소하는 시프트 같은 코드 워드, 간단한 변경 구현 정보 소량의 개별 비트의 단기 저장을 위해 이러한 장치의 사용을 허용한다. (42) 장치의 총 (30) 트리거를 구성하는 대부분의 고려된다. 그 중, 동기, 비동기, 단일 단계 및 2 단계 RS, D, T 및 JK 플립 플롭 정적 및 동적 제어와 직접 및 역 입력과 함께합니다. 또한, 처리 및 병렬 시프트 레지스터, 합산 뺀 가역 카운터 및 주파수 분할합니다.

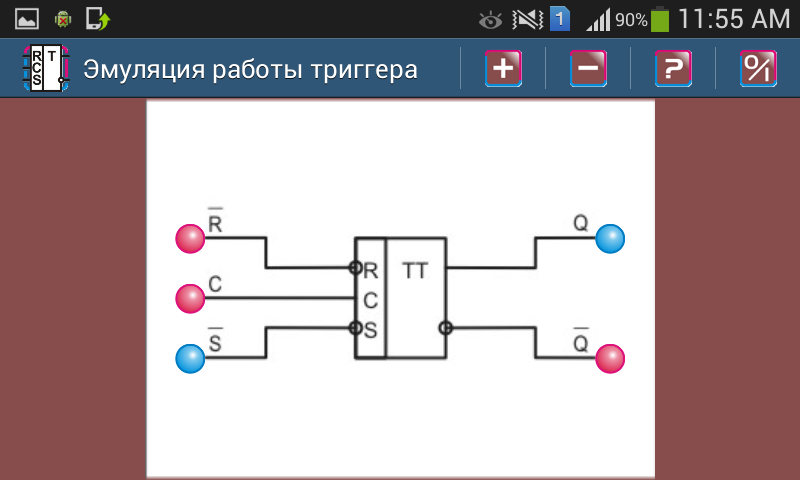

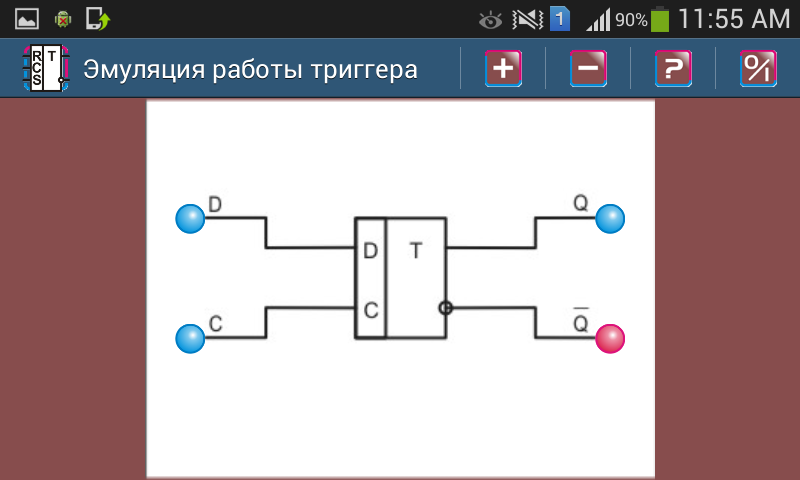

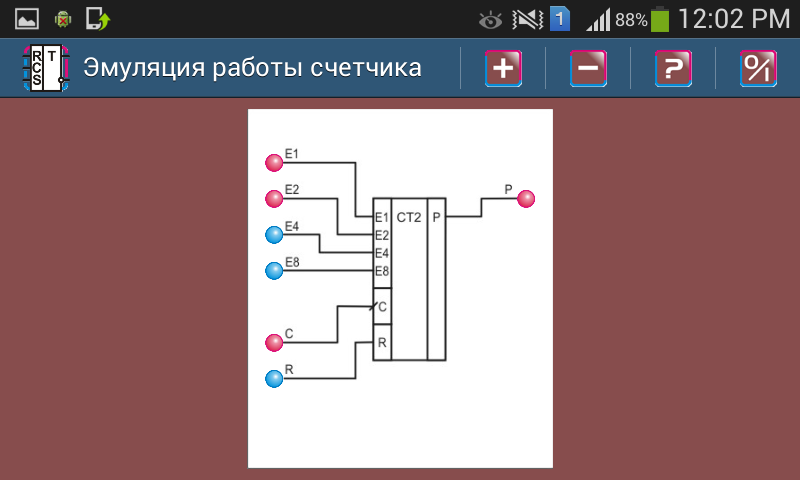

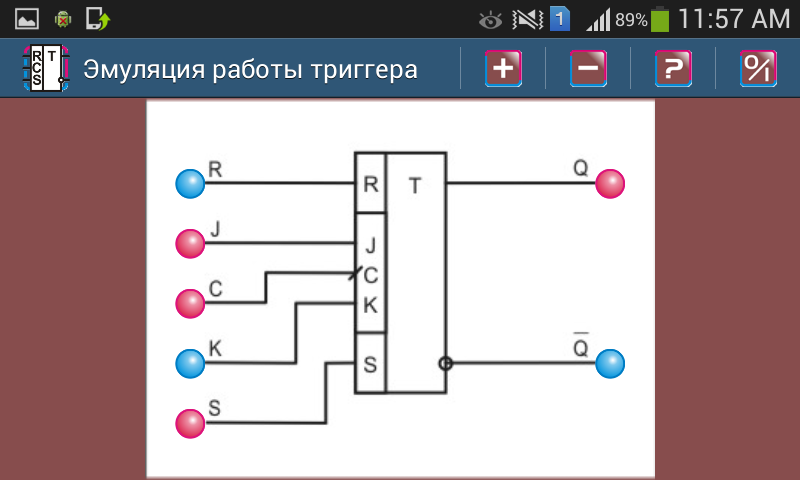

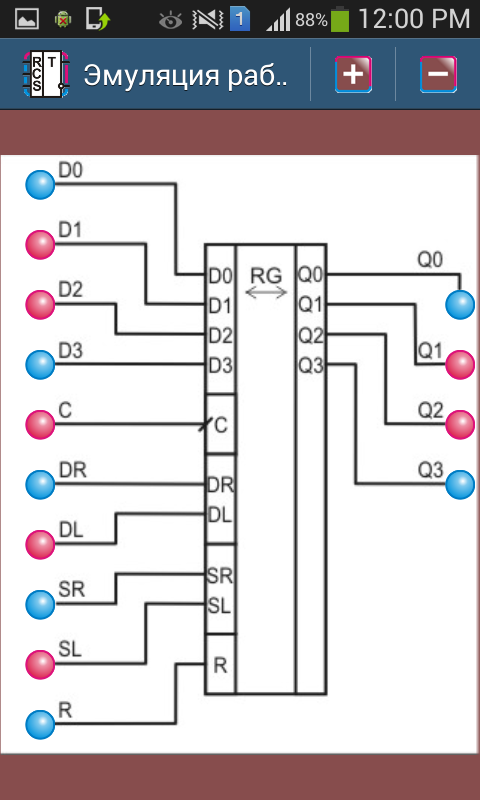

애플리케이션 프로그래밍 모델의 기초 - 에뮬레이터. 에뮬레이션은 입력 및 출력 신호의 표시를 포함 대화식 인터페이스 요소의 도움으로 선택된 장치의 기능을 설명하는 알고리즘을 허용한다.

순차 디바이스의 출력 신호는 장치가 위치하는 상태에서, 또한 그 입력에서 복수의 신호로부터뿐만 아니라 좌우된다. 차례로, 입력에 대한 변경은 화면을 터치 할만큼 신호.

장치의 입력 중 하나를 터치하면 반대측에 입력 신호 값의 변화를 수반한다 : 논리 0 반대 유닛에 의해 대체된다. 논리 1 그레이 - - 인디케이터의 청색 논리 0에 대응하는 적색 하이 임피던스 상태 출력 : 입력 및 출력 장치에 표시 논리 변수의 값은 컬러 LED를 행한다.

고려중인 각각의 장치에 대한 부속서 시뮬레이션 작업 이외에 간단한 이론적 기본적인 정의 핀 할당 및 알고리즘의 기능의 설명을 포함한 정보뿐만 아니라 정형화 장치의 동작을 설명하는 진리표이다.

이 응용 프로그램은 내 이전 연구의 논리 연속이다 ". 디자이너 PDNF 계획", "조합 장치"및
