Последовательностные узлы

این نرم افزار یک ابزار یادگیری کامپیوتر طراحی شده به عنوان یک کمک آموزشی اضافی استفاده می شود در بخش مطالعه "دستگاه های منطقی ترتیبی" البته "اصول فن آوری دیجیتال."

نرم افزار برای هدف بررسی و طبقه بندی دستگاه های دیجیتال از نوع پی در پی، اصول عملکرد آنها را، نمادهای گرافیکی معمولی، جداول حقیقت، سیگنال های ورودی و خروجی، و همچنین به عنوان کار پژوهشی واحد پی در پی در حالت استاتیک طراحی شده است. این ممکن است به معلمان از دانشگاه فنی، دانش آموزان از مدارات دیجیتال، و همچنین برای کسانی که می خواهند به خود یادگیری اصول اولیه الکترونیک دیجیتال مفید است.

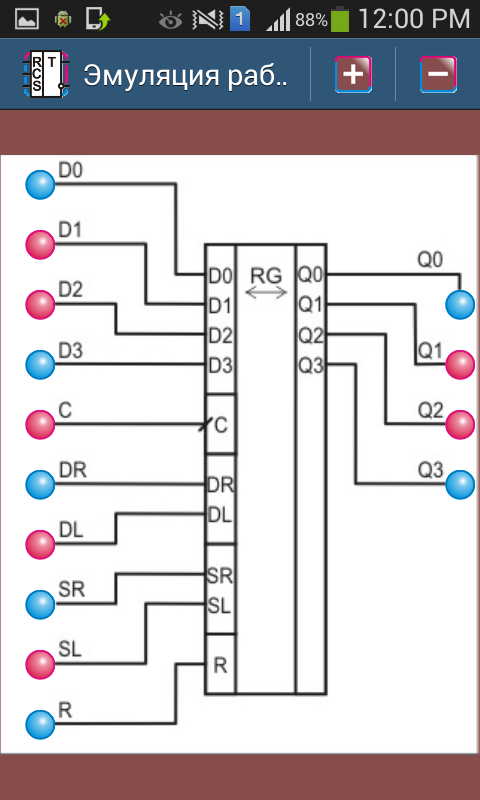

این نرم افزار شامل انواع اصلی دستگاه های پی در پی. این خدمات عبارتند از انواع عناصر ماشه، ثبت و شمارنده از تغییرات مختلف. از ویژگی های متمایز از تمام این دستگاه در دسترس بودن حافظه، که اجازه می دهد تا ذخیره سازی از وضعیت فعلی است. این اجازه می دهد تا استفاده از چنین دستگاههایی برای ذخیره سازی کوتاه مدت از بیت های فردی از اطلاعات مقادیر کمی از کلمات کد، اجرای این تغییرات ساده، مانند تغییر به راست یا به افزایش یا decrements را ترک کرد. در مجموع 42 دستگاه در نظر گرفته، که اکثر آنها (30) محرک را تشکیل می دهند. در میان آنها، همزمان، ناهمزمان، تک مرحله و دو مرحله RS، D، T و JK فلیپ فلاپ با ورودی مستقیم و معکوس، با کنترل ایستا و پویا. علاوه بر این، درمان و شیفت رجیسترهای موازی، جمع، تفریق و شمارنده برگشت پذیر و تقسیم فرکانس.

اساس مدل برنامه نویسی نرم افزار - شبیه ساز. شبیه سازی اجازه می دهد تا الگوریتم برای نشان دادن عملکرد دستگاه با کمک عناصر رابط تعاملی، که شامل شاخص های سیگنال های ورودی و خروجی انتخاب شده است.

سیگنال های خروجی از دستگاه های پی در پی نه تنها در دولت که در آن دستگاه قرار گرفته است، بلکه از کثرت از سیگنال های ورودی در آن بستگی دارد. به نوبه خود، هر گونه تغییر در سیگنال ورودی به اندازه کافی برای لمس صفحه نمایش.

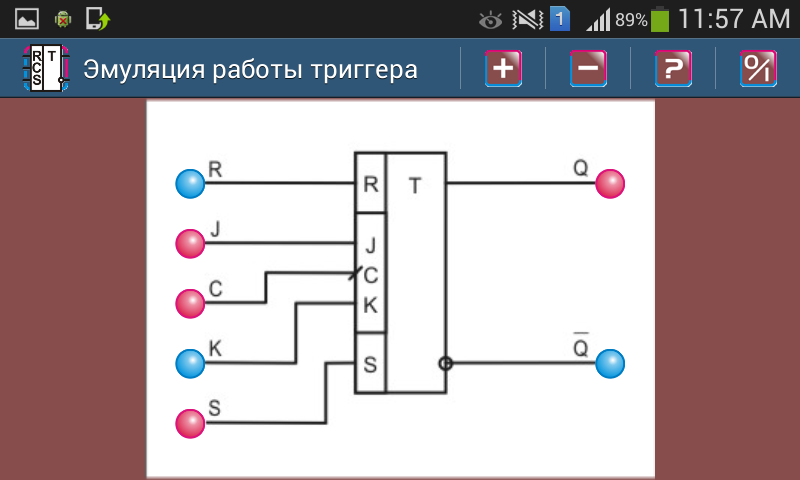

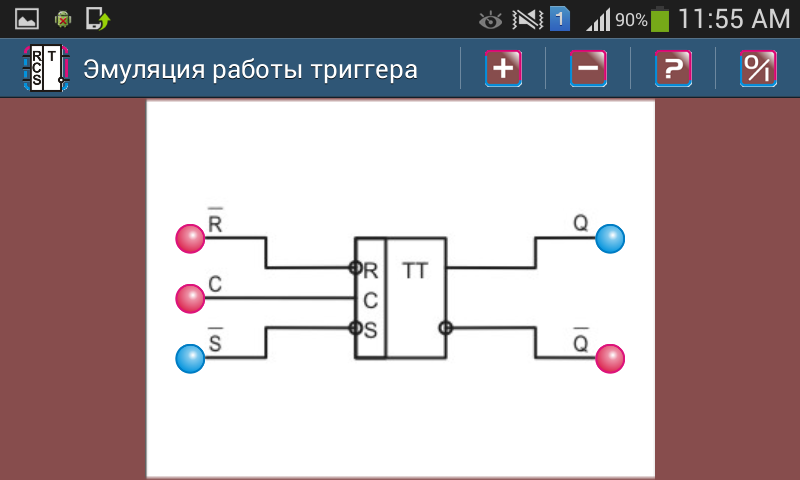

دست زدن به هر یک از ورودی از دستگاه مستلزم تغییر ارزش سیگنال ورودی را به مخالف: منطق صفر است که توسط یک واحد جایگزین و بالعکس. نمایش مقادیر متغیرهای منطقی در ورودی و خروجی دستگاه انجام LED رنگی: رنگ آبی نشانگر مربوط به یک منطقی 0، قرمز - منطقی 1 و خاکستری - یک خروجی حالت امپدانس بالا.

علاوه بر این به کار شبیه سازی در ضمیمه برای هر یک از دستگاه های تحت بررسی اطلاعات مختصری نظری، از جمله تعاریف اولیه، تخصیص پین و شرح عملکرد الگوریتم، و همچنین جدول درستی توصیف بهره برداری از دستگاه به شیوه ای رسمی.

این نرم افزار یک ادامه منطقی پژوهش های قبلی من است: "طرح های طراحی شده PDNF" "دستگاه های ترکیبی" و
