L'application est un outil d'apprentissage informatique conçu comme un outil pédagogique supplémentaire utilisé dans la section de l'étude "des dispositifs de logique séquentielle« cours »des Principes de la technologie numérique."

L'application est conçue dans le but d'étudier et de classer les appareils numériques de type séquentiel, les principes de leur fonctionnement, des symboles graphiques classiques, des tables de vérité, les signaux d'entrée et de sortie, ainsi que le travail de recherche des unités séquentielles en mode statique. Il peut être utile aux enseignants des universités techniques, les étudiants de circuits numériques, ainsi que pour ceux qui veulent auto apprendre les rudiments de l'électronique numérique.

L'application couvre les principaux types de dispositifs séquentiels. Ceux-ci comprennent une série d'éléments de déclenchement, les registres et compteurs de diverses modifications. Un trait distinctif de tous ces dispositifs est la disponibilité de la mémoire, ce qui permet le stockage de l'état actuel. Ceci permet l'utilisation de tels dispositifs pour le stockage à court terme des différents bits de l'information de petites quantités de mots de code, la mise en œuvre de ces changements simples, tels que l'évolution vers la droite ou vers les incréments ou décréments gauche. Au total, 42 appareils sont considérés, dont la plupart (30) forment les éléments déclencheurs. Parmi eux, synchrone, asynchrone, à un étage et à deux étages RS, D, T et bascules JK à entrées directes et inverses, avec un contrôle statique et dynamique. En outre, traitée et registres à décalage parallèles de sommation, soustraction et compteurs réversibles et des diviseurs de fréquence.

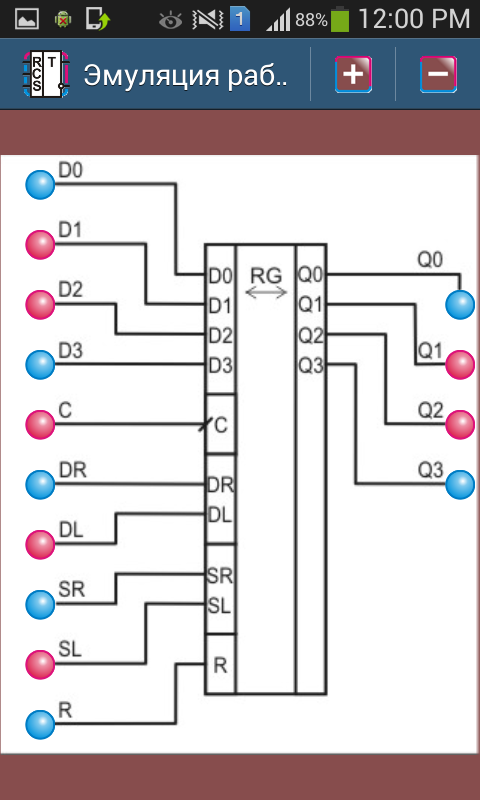

La base du modèle de programmation d'application - émulateur. Émulation permet à l'algorithme de démontrer le fonctionnement de l'appareil sélectionné à l'aide d'éléments d'interface interactifs qui incluent des indicateurs de signaux d'entrée et de sortie.

Les signaux de sortie du dispositif séquentiel dépendent non seulement de l'état dans lequel se trouve le dispositif, mais aussi à partir d'une pluralité de signaux à ses entrées. À son tour, toute modification apportée à l'entrée signal suffisamment pour toucher l'écran.

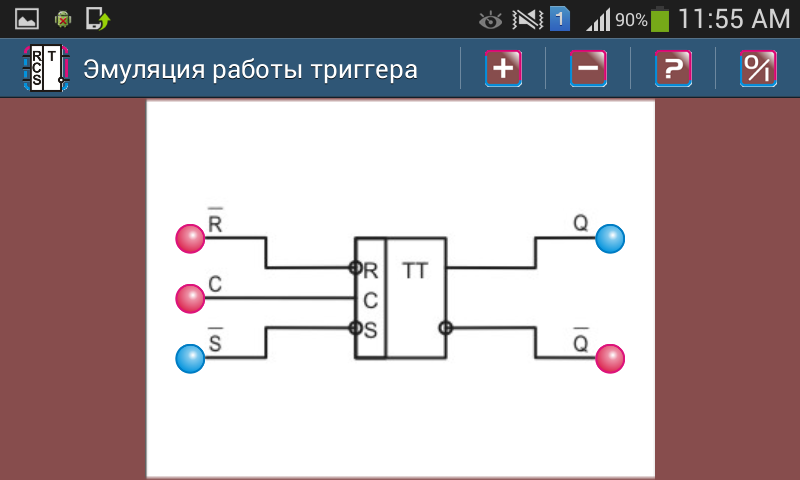

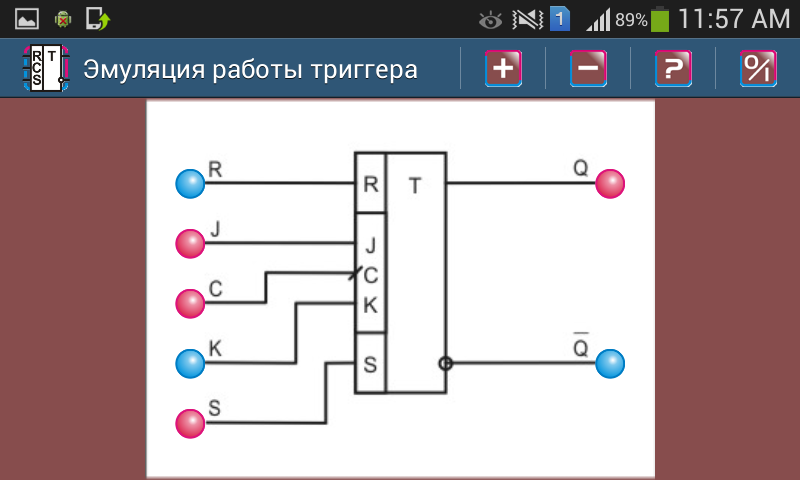

Toucher l'une des entrées du dispositif implique une modification de valeurs de signal d'entrée à l'opposé: un zéro logique est remplacée par une unité, et vice versa. Affiche les valeurs de variables logiques au niveau du dispositif d'entrée et de sortie est effectuée LED de couleur: la couleur bleue de l'indicateur correspond à un 0 logique, rouge - un 1 logique, et gris - une sortie de l'état haute impédance.

En plus du travail de simulation dans l'annexe pour chacun des dispositifs considérés sont brèves informations théoriques, y compris les définitions de base, affectation des broches et description du fonctionnement de l'algorithme, ainsi que la table de vérité décrivant le fonctionnement de l'appareil d'une manière formalisée.

L'application est une suite logique de ma recherche précédente: "dispositifs combinés» et «régimes Designer PDNF."
