Последовательностные узлы

अनुक्रमिक डिजिटल उपकरणों के अध्ययन के लिए आवेदन पत्र सीखना

आवेदन अध्ययन अनुभाग "अनुक्रमिक तर्क उपकरणों" पाठ्यक्रम में इस्तेमाल के लिए एक अतिरिक्त शिक्षण सहायता के रूप में बनाया गया एक कंप्यूटर शिक्षण उपकरण है "डिजिटल प्रौद्योगिकी की बुनियादी बातों।"

आवेदन का अध्ययन और अनुक्रमिक प्रकार, उनके कामकाज के सिद्धांतों, पारंपरिक ग्राफिक प्रतीक, सत्य सारणी, इनपुट और आउटपुट संकेतों, साथ ही स्थिर मोड में अनुक्रमिक इकाइयों के शोध कार्य के डिजिटल उपकरणों को वर्गीकृत करने के उद्देश्य के लिए बनाया गया है। यह तकनीकी विश्वविद्यालयों के शिक्षकों, डिजिटल circuitry के छात्रों के रूप में अच्छी तरह से जो डिजिटल इलेक्ट्रॉनिक्स की मूल बातें जानने के लिए स्वयं करना चाहते हैं के लिए उपयोगी हो सकता है।

एप्लिकेशन अनुक्रमिक उपकरणों के मुख्य प्रकार शामिल हैं। ये ट्रिगर तत्वों, रजिस्टरों और विभिन्न संशोधनों के काउंटरों की एक किस्म शामिल हैं। इन सभी उपकरणों का एक विशिष्ट सुविधा स्मृति की उपलब्धता है, जो वर्तमान में राज्य के भंडारण की अनुमति देता है। इस तरह के सही करने के लिए छोड़ दिया है या वेतन वृद्धि या decrements के लिए बदलाव के रूप में कोड शब्द, इन सरल परिवर्तन के कार्यान्वयन, की जानकारी थोड़ी मात्रा का व्यक्तिगत बिट्स की छोटी अवधि के भंडारण के लिए इस तरह के उपकरणों के उपयोग की अनुमति देता है। 42 उपकरणों का एक कुल माना जाता है, जिनमें से सबसे अधिक (30) चलाता है बनाते हैं। उनमें से, तुल्यकालिक, अतुल्यकालिक, एकल चरण और दो चरण रुपये, डी, टी और जे फ्लिप फ्लॉप प्रत्यक्ष और प्रतिलोम आदानों, स्थिर और गतिशील नियंत्रण के साथ साथ। इसके अलावा, इलाज और समानांतर पारी रजिस्टरों, संक्षेप घटाकर और प्रतिवर्ती काउंटर और आवृत्ति डिवाइडर में।

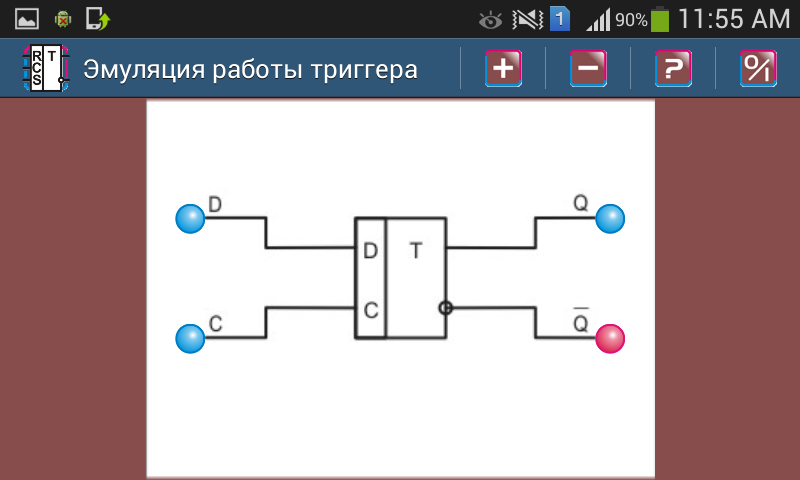

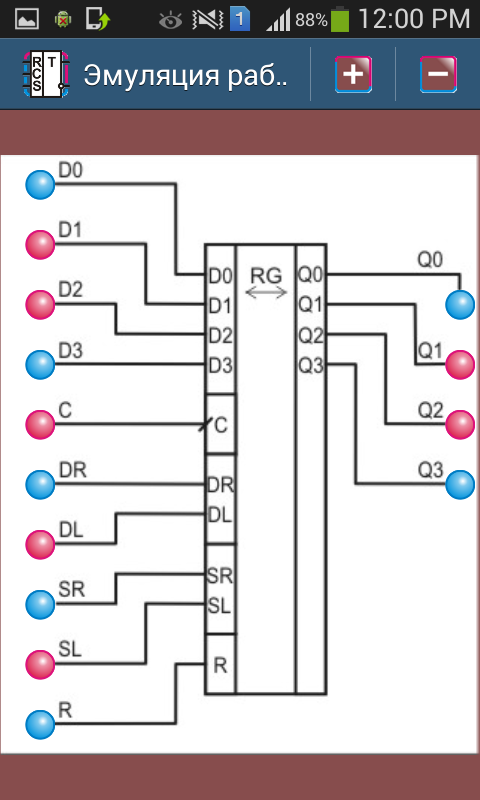

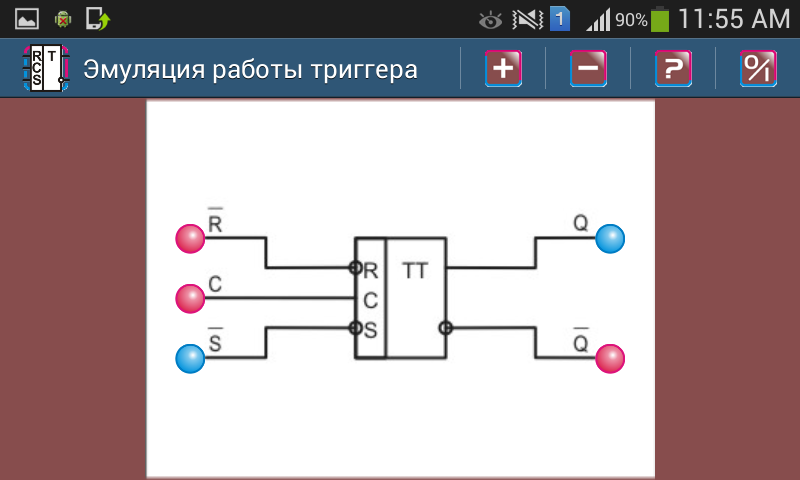

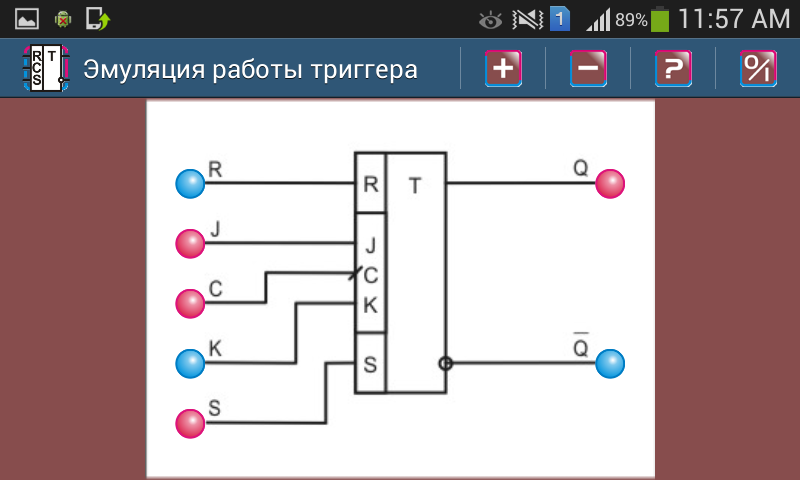

एप्लीकेशन प्रोग्रामिंग मॉडल के आधार - एमुलेटर। अनुकरण एल्गोरिथ्म इंटरैक्टिव इंटरफ़ेस तत्व है, जो इनपुट और आउटपुट संकेतों के संकेतक शामिल की मदद से चयनित डिवाइस के कामकाज का प्रदर्शन करने की अनुमति देता है।

अनुक्रमिक डिवाइस के उत्पादन संकेतों निर्भर न केवल राज्य में जो डिवाइस पर स्थित है, लेकिन यह भी अपने आदानों पर संकेतों की बहुलता से। बदले में, इनपुट करने के लिए किसी भी परिवर्तन के लिए स्क्रीन को छूने के लिए पर्याप्त संकेत।

डिवाइस के निवेशों के किसी भी छू विपरीत करने के लिए इनपुट संकेत मूल्यों का एक परिवर्तन पर जोर देता है: एक तर्क शून्य एक इकाई द्वारा बदल दिया और इसके विपरीत है। और एक तार्किक 1, ग्रे - - एक उच्च प्रतिबाधा राज्य उत्पादन, सूचक के नीले रंग एक तार्किक 0 से मेल खाती लाल: दिखाता तार्किक चर के मूल्यों इनपुट और आउटपुट डिवाइस पर रंग एलईडी प्रदर्शन किया है।

विचाराधीन उपकरणों में से प्रत्येक के लिए अनुबंध में अनुकरण काम के अलावा बुनियादी परिभाषाओं, पिन काम और एल्गोरिथ्म के कामकाज का विवरण सहित संक्षिप्त सैद्धांतिक जानकारी, साथ ही साथ एक औपचारिक ढंग से डिवाइस के संचालन का वर्णन सच तालिका कर रहे हैं।

आवेदन मेरे पिछले अनुसंधान के एक तार्किक निरंतरता है: "। डिजाइनर PDNF योजनाओं" "युग्म उपकरणों" और
