Последовательностные узлы

học các ứng dụng cho việc nghiên cứu các thiết bị kỹ thuật số tuần tự

Ứng dụng này là một công cụ học tập máy tính được thiết kế như một trợ giảng dạy thêm được sử dụng trong phần nghiên cứu "các thiết bị logic tuần tự" khóa học "cơ bản của công nghệ kỹ thuật số."

Các ứng dụng được thiết kế cho mục đích nghiên cứu và phân loại các thiết bị kỹ thuật số của kiểu tuần tự, các nguyên tắc hoạt động của họ, biểu tượng đồ họa thông thường, bàn chân, đầu vào và đầu ra tín hiệu, cũng như các công trình nghiên cứu của các đơn vị tuần tự trong chế độ tĩnh. Nó có thể hữu ích cho giáo viên của các trường đại học kỹ thuật, sinh viên của các mạch kỹ thuật số, cũng như đối với những người muốn tự tìm hiểu những điều cơ bản của thiết bị điện tử kỹ thuật số.

Các ứng dụng bao gồm các loại chính của thiết bị tuần tự. Chúng bao gồm một loạt các yếu tố kích hoạt, đăng ký và quầy của các sửa đổi khác nhau. Một tính năng đặc biệt của tất cả các thiết bị này là sự sẵn có của bộ nhớ, cho phép lưu trữ của nhà nước hiện hành. Điều này cho phép việc sử dụng các thiết bị như vậy để lưu trữ ngắn hạn của các bit thông tin riêng biệt một lượng nhỏ các từ mã, việc thực hiện những thay đổi đơn giản, chẳng hạn như sự dịch chuyển sang phải hoặc sang gia hoặc suất này lại. Có tổng cộng 42 thiết bị được coi là, hầu hết trong số đó (30) tạo nên các kích hoạt. Trong số đó, đồng bộ, không đồng bộ một tầng và hai giai đoạn RS, D, T và JK flip-flops với đầu vào trực tiếp và ngược lại, với điều khiển tĩnh và năng động. Ngoài ra, điều trị và đăng ký dịch chuyển song song, tổng hợp, trừ và quầy hồi phục và ngăn tần số.

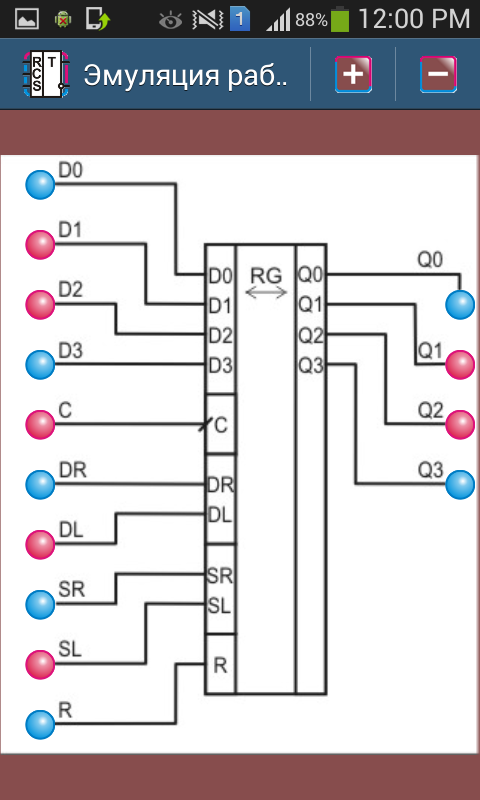

Các cơ sở của mô hình lập trình ứng dụng - giả lập. Thi đua cho phép các thuật toán để chứng minh các chức năng của thiết bị được lựa chọn với sự giúp đỡ của các thành phần giao diện tương tác, trong đó bao gồm các chỉ số của tín hiệu đầu vào và đầu ra.

Các tín hiệu đầu ra của thiết bị tuần tự phụ thuộc không chỉ vào nhà nước, trong đó thiết bị được đặt, nhưng cũng từ đa số các tín hiệu ở đầu vào của nó. Đổi lại, bất kỳ thay đổi các đầu vào tín hiệu đủ để chạm vào màn hình.

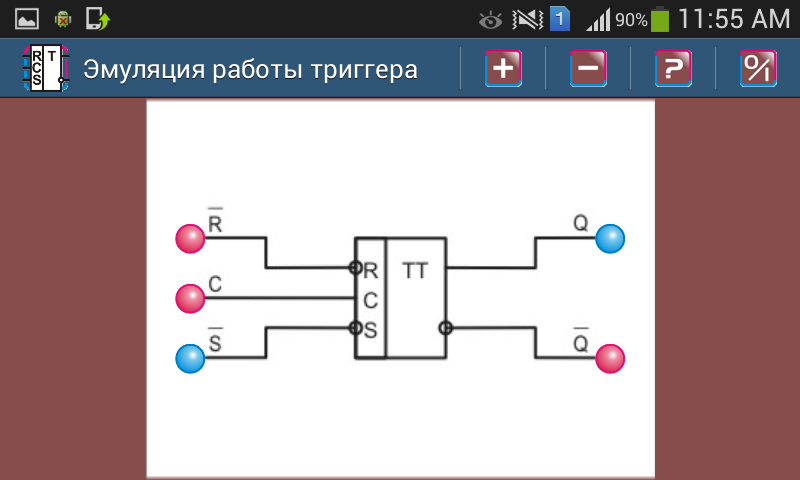

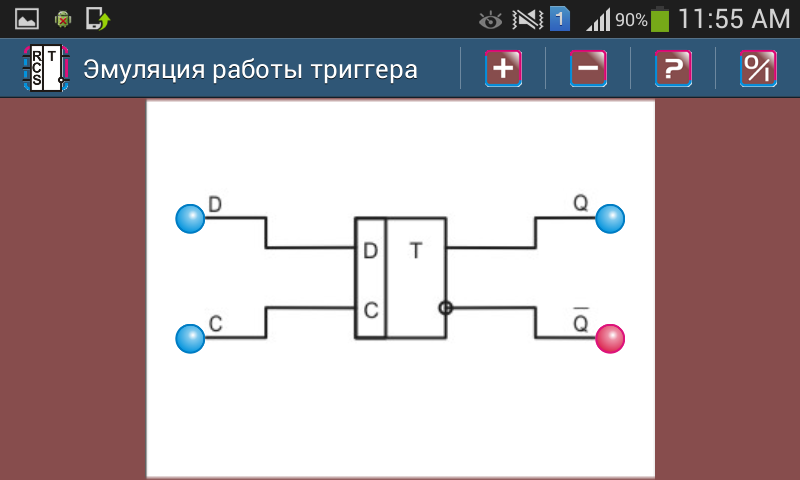

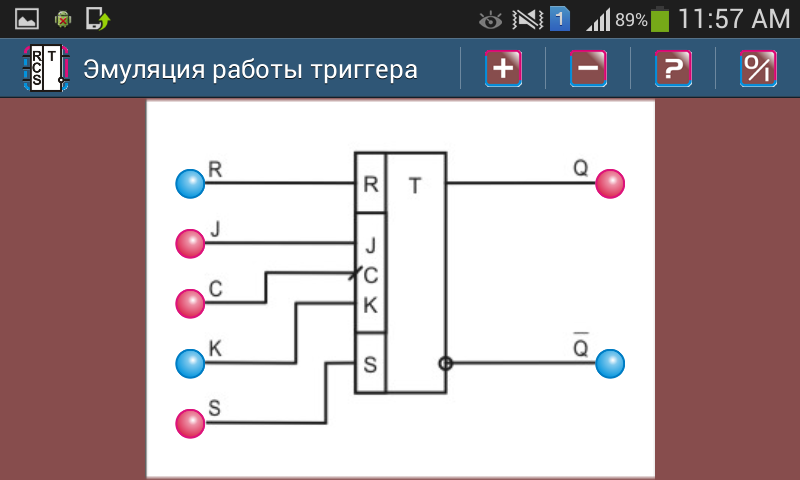

Chạm vào bất kỳ của các yếu tố đầu vào của thiết bị đòi hỏi một sự thay đổi của các giá trị tín hiệu đầu vào để điều ngược lại: một logic không được thay thế bởi một đơn vị và ngược lại. Hiển thị các giá trị của các biến hợp lý tại các thiết bị đầu vào và đầu ra được thực hiện đèn LED màu sắc: màu xanh của các chỉ số tương ứng với một logic 0, màu đỏ - một logic 1, và màu xám - một đầu ra trạng thái trở kháng cao.

Ngoài các công việc mô phỏng trong phần phụ lục cho mỗi thiết bị đang được xem xét là thông tin tóm tắt lý thuyết, bao gồm các định nghĩa cơ bản, chuyển nhượng pin và mô tả về chức năng của các thuật toán, cũng như chân lý bảng mô tả hoạt động của các thiết bị một cách chính thức.

Ứng dụng này là một sự tiếp nối hợp lý của các nghiên cứu trước đây của tôi: ". phương án thiết kế PDNF" "thiết bị kết hợp" và
