Комбинационные устройства

Uygulama koşullu grafik gösterimi tipik blok diyagramlar keşfetmek için tasarlanmış bir bilgisayar öğrenme aracıdır, bu tür kombinasyon gibi dijital cihazların çalışma prensipleri yanı sıra statik modda işlerinin çalışmaları. Uygulama aynı zamanda dijital elektronik temellerini öğrenmek kendini isteyenler için olduğu gibi, teknik okullar, dijital devrenin öğrencilerin öğretmenlerine yararlı olabilir.

Uygulama karmaşık fonksiyonel birimleri basit kapıları arasında değişen kombinasyon cihazların geniş bir yelpazede kapsar. Dahil satılan 15 adet, toplam:

- Disjunctors

- Conjunctor

- Inverter

- Ürün Schaeffer

- Ürün Pierce

- Bir ÖZEL-VEYA

- Karmaşık temelin bir eleman (AND-OR-NOT)

- Üç-devlet çıkışı ile Tampon eleman

- Enkoder

- Decoder

- Çoklayıcı

- Demultiplexer

- Dijital karşılaştırıcı

- Yarım-toplayıcı

- Bir tek bitlik toplayıcı

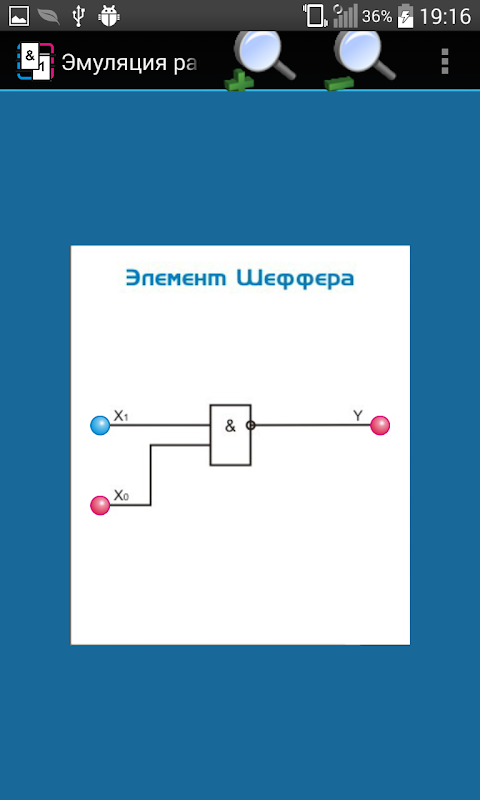

Program modelinin uygulamasının temeli - emülatör. Emülasyon çıkış sinyali içinde bir değişikliğe yol açar kombine cihazlarının girişinde bir araya değiştirmek signalov.Lyuboe giriş ve çıkış sinyallerinin büyüklükleri içeren interaktif bir arayüz elemanları kullanılarak algoritma seçilen cihazın işleyişini göstermek için olanak sağlar. Buna karşılık, girdi herhangi bir değişiklik dokunmatik ekran için yeterli sinyal.

Herhangi bir giriş cihazı dokunulduğunda diğer giriş sinyalinin değerlerini değiştirerek gerektirir: bir birim, bir mantık sıfır ve tersi ile değiştirilir. Mantıksal değişkenler giriş ve çıkış aygıtının değerlerini gösteren bir renk göstergesi: mavi LED mantıksal 0'a karşılık, kırmızı - lojik 1 ve gri - yüksek empedanslı devlet çıktı.

Emülatör kullanırken artırmak veya görüntünün boyutunu azaltmak, hem de tipik blok diyagramı veya seçilen aygıtla ilgili kısa bir teorik bilgiler hakkında bilgi almak mümkün.
