Комбинационные устройства

আবেদন শর্তাধীন গ্রাফিকাল স্বরলিপি সাধারণত ব্লক চিত্র অন্বেষণ করার জন্য ডিজাইন করা একটি কম্পিউটার লার্নিং টুল, যেমন সমন্বয় ডিজিটাল ডিভাইস অপারেশন মূলনীতির, সেইসাথে স্ট্যাটিক মোডে তাদের কাজের স্টাডিজ. অ্যাপ্লিকেশন হিসাবে ভাল ডিজিটাল ইলেকট্রনিক্স বেসিক শিখতে স্ব করতে চান তাদের জন্য, কারিগরী বিদ্যালয়, ডিজিটাল সার্কিটের মধ্যে ছাত্র শিক্ষকদের উপযোগী হতে পারে.

আবেদন জটিল কার্যকরী ইউনিট সহজ দরজা, যা ছোটো থেকে সমন্বয় ডিভাইস বিস্তৃত জুড়ে. যার মধ্যে রয়েছে বিক্রি 15 ইউনিট, মোট:

- Disjunctors

- Conjunctor

- বৈদ্যুতিন সংকেতের মেরু বদল

- আইটেম Schaeffer

- আইটেম পিয়ার্স

- একটি এক্সক্লুসিভ-বা

- একটি জটিল ভিত্তিতে একটি উপাদান (এবং বা না)

- তিন রাষ্ট্র আউটপুট সঙ্গে বাফার উপাদান

- এনকোডার

- সঙ্কেতমোচক

- Multiplexer

- Demultiplexer

- ডিজিটাল comparator

- একটি অর্ধ যোজক

- একটি ওয়ান বিট যোজক

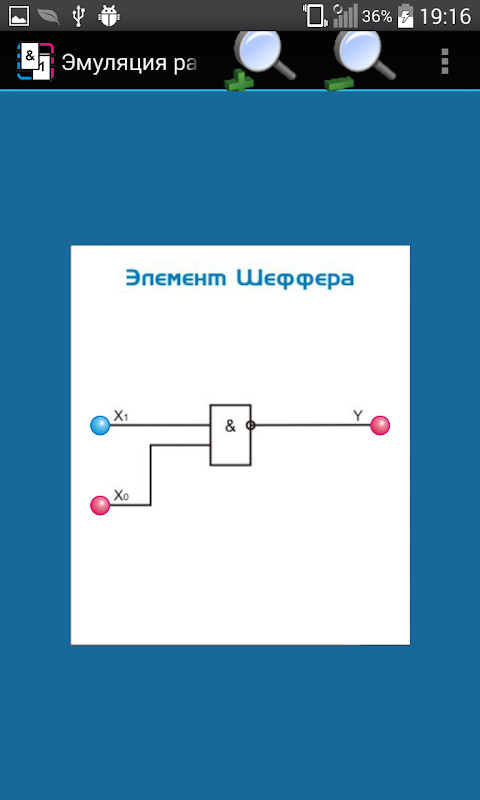

প্রোগ্রাম মডেল আবেদনের ভিত্তিতে - এমুলেটর. এমুলেশন তার আউটপুট সংকেত পরিবর্তন বাড়ে সমন্বয় ডিভাইসের প্রবেশদ্বারে একসঙ্গে পরিবর্তন signalov.Lyuboe ইনপুট এবং আউটপুট সংকেত সূচক যার মধ্যে রয়েছে একটি ইন্টারেক্টিভ ইন্টারফেস উপাদান, এলগরিদম ব্যবহার করে নির্বাচন ডিভাইসের ক্রিয়াশীল প্রদর্শন করতে পারবেন. ক্রমে, ইনপুট কোনো পরিবর্তন পর্দা স্পর্শ যথেষ্ট সংকেত.

কোনো ইনপুট ডিভাইস স্পর্শ অপরের ইনপুট সংকেত মান পরিবর্তন entails: একটি ইউনিট একটি যুক্তি শূন্য এবং তদ্বিপরীত দ্বারা প্রতিস্থাপিত হয়. লজিক্যাল ভেরিয়েবল ইনপুট এবং আউটপুট ডিভাইস এর মান প্রদর্শন একটি রঙ সূচক: নীল LED একটি লজিক্যাল 0 অনুরূপ, লাল - লজিক 1, এবং ধূসর - একটি উচ্চ impedance রাষ্ট্র আউটপুট.

এমুলেটর ব্যবহার করার সময় এটি বৃদ্ধি বা ইমেজ মাপ হ্রাস, সেইসাথে সাধারণত ব্লক ডায়াগ্রাম বা নির্বাচিত ডিভাইস সম্পর্কে একটি সংক্ষিপ্ত তাত্ত্বিক তথ্য সঙ্গে পরিচিত পাওয়ার সম্ভাবনা আছে.
